● 図面ダウンロード

折板屋根重ね式

屋根タイプ

製品名

屋根タイプ　88タイプ

88タイトフレームボルト付

コード	ボルトサイズ	材質	ボルト材質	板厚(t)×幅	重量(kg)	入数
10101A	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	クロメートラスパートステンレスドブめっき	2.3×29	0.5	50入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	クロメートラスパートステンレスドブめっき	3.2×30	0.73	40入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	クロメートラスパートステンレスドブめっき	3.2×40	0.94	30入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	クロメートラスパートステンレスドブめっき	4.5×40	1.19	30入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	クロメートラスパートステンレスドブめっき	4.5×50	1.57	20入

88タイトフレームボルトナシ　上穴付・上穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数
10101B	溶融亜鉛めっき鋼板ステンレス	2.3×29	0.42	50入
	溶融亜鉛めっき鋼板ステンレス	3.2×30	0.65	40入
	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.87	30入
	溶融亜鉛めっき鋼板ステンレス	4.5×40	1.15	30入
	溶融亜鉛めっき鋼板ステンレス	4.5×50	1.53	25入

88ケラバボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10110A	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	2.3×29	0.18	100入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	3.2×30	0.27	100入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.35	100入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	4.5×40	0.49	50入
	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	4.5×50	0.6	50入

88ケラバボルトナシ　上穴付・上穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数
10110B	溶融亜鉛めっき鋼板ステンレス	2.3×29	0.15	100入
	溶融亜鉛めっき鋼板ステンレス	3.2×30	0.24	100入
	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.32	100入
	溶融亜鉛めっき鋼板ステンレス	4.5×40	0.46	50入
	溶融亜鉛めっき鋼板ステンレス	4.5×50	0.57	50入

88 スタートフレーム　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10119	W5/16 M8	溶融亜鉛めっき鋼板ステンレス	2.3×29	0.34	50入

面戸（88タイプ　標準板厚t0.4）

コード	製品名	重量(kg)	入数	備考

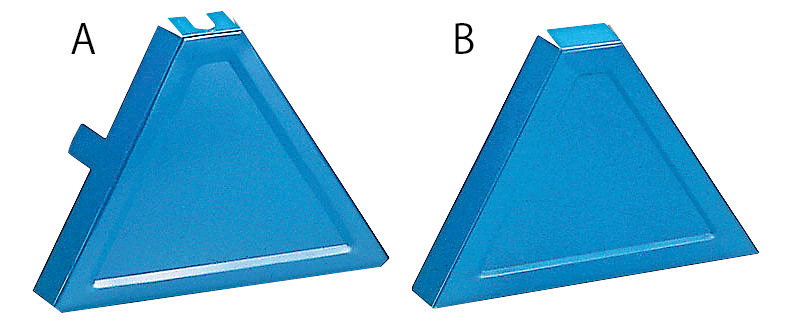

10120A	88 軒先面戸爪付	0.06	200入
10121B	88 軒先面戸爪ナシ	0.06	200入

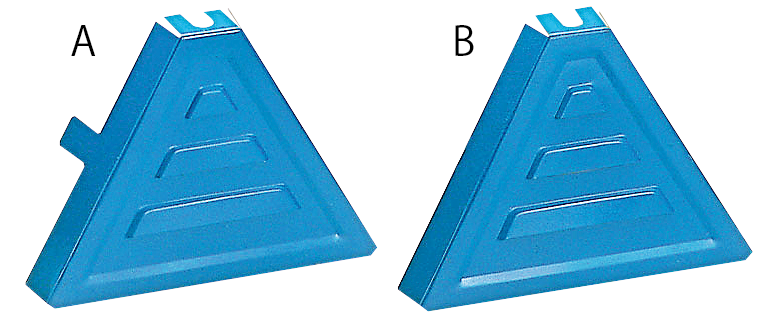

10122A	88 軒先換気面戸爪付	0.06	200入
10123B	88 軒先換気面戸爪ナシ	0.06	200入

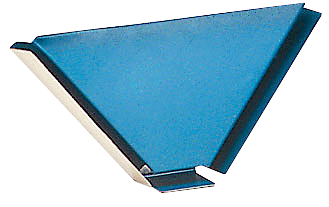

10124	88 水止（裏）面戸	0.07	200入	※カラー面が屋根側にくるものが（裏）になります。

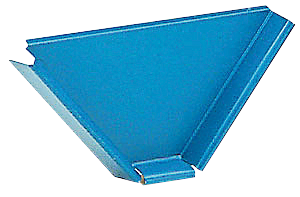

10125	88 水止（表）面戸	0.07	200入	※サービスコート面が屋根側にくるものが（表）になります。

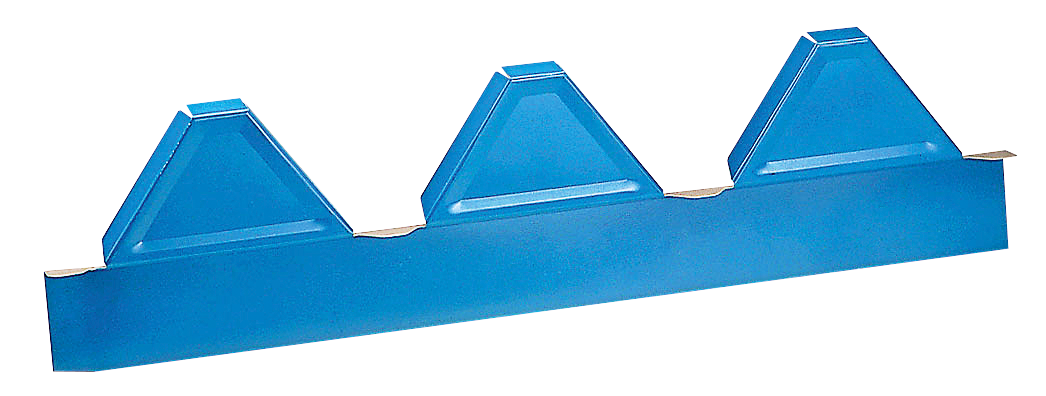

10126	88 見切面戸（タレの長さ50mm又は63mm）	0.3	50入	※タレの長さ200mmまで対応可能。

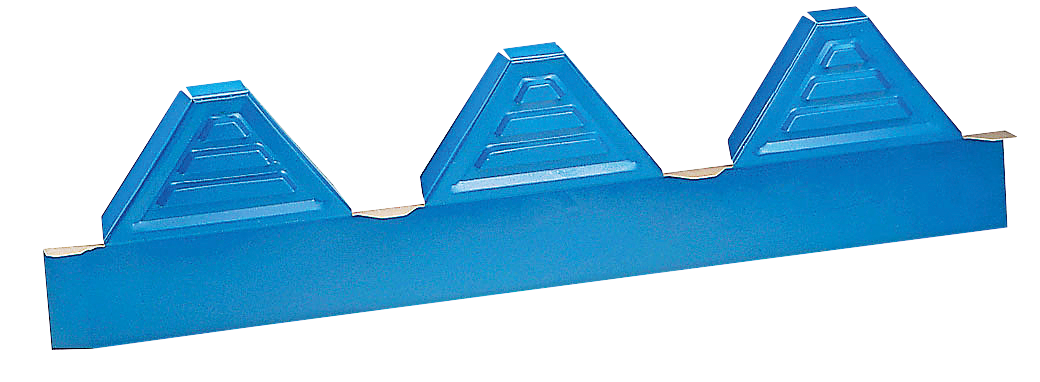

10127	88 見切換気面戸（タレの長さ50mm又は63mm）	0.3	50入	※タレの長さ200mmまで対応可能。

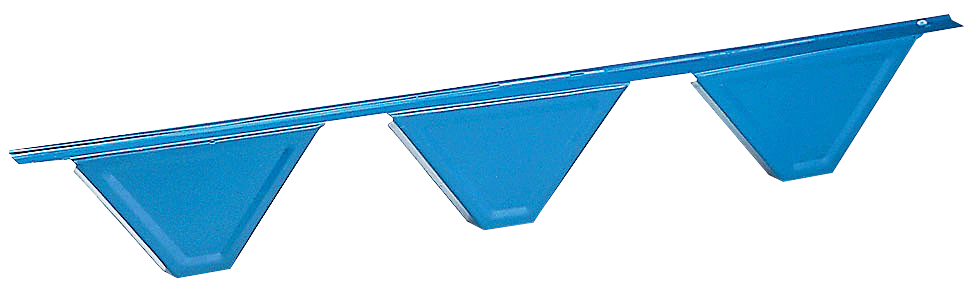

10128	88 棟面戸	0.19	100入
10129	88 エプロン面戸	0.04	400入

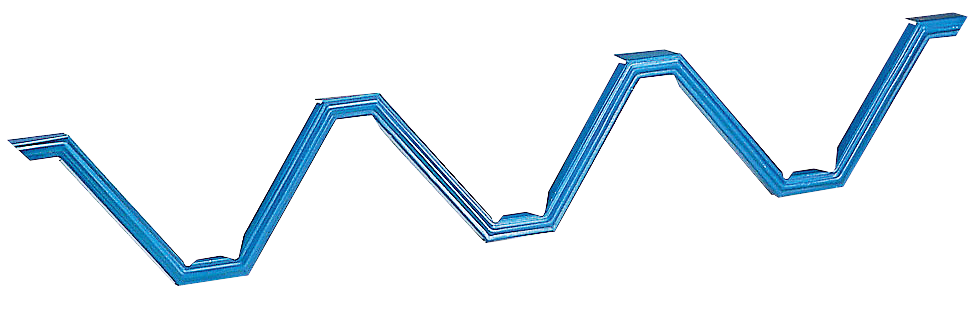

10130	88 化粧フレームリブ付	0.09	100入
10130	88 化粧フレームリブナシ	0.09	100入

屋根タイプ　66タイプ

66タイトフレームボルトナシ

製品名	材質	板厚(t)×幅	製品図面
ボルトナシ	亜鉛めっき鋼板	2.3×29
ボルトナシ穴ナシ	亜鉛めっき鋼板	2.3×29

66タイトフレーム　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10601A	W5/16 M8	溶融亜鉛めっき鋼板	2.3×29	0.1	150入
10603	W5/16 M8	溶融亜鉛めっき鋼板	2.3×50	0.19	100入

66タイトフレームボルトナシ上穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10601B	溶融亜鉛めっき鋼板	2.3×29	0.1	150入
10607	溶融亜鉛めっき鋼板	2.3×50	0.19	100入

クイックビス（六角頭ビス）

コード	ボルトサイズ	材質	重量(kg)	入数
13234	6×25	クロメート	0.013	100入

面戸（66タイプ）標準板厚 t0.4

コード	製品名	重量(kg)	入数

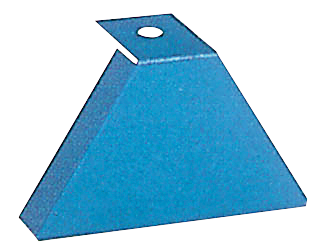

10620	66軒先面戸　穴付	0.03	100入

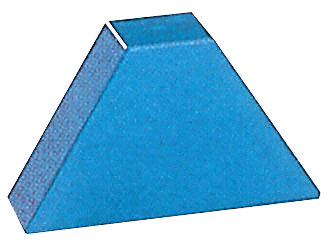

10621	66軒先面戸　穴ナシ	0.03	100入

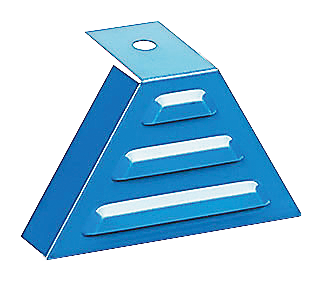

10622	66軒先換気面戸　穴付	0.03	100入

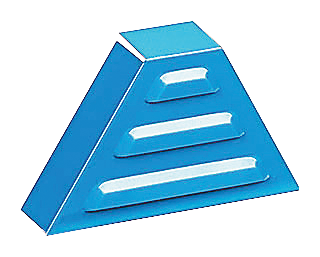

10623	66軒先換気面戸　穴ナシ	0.03	100入

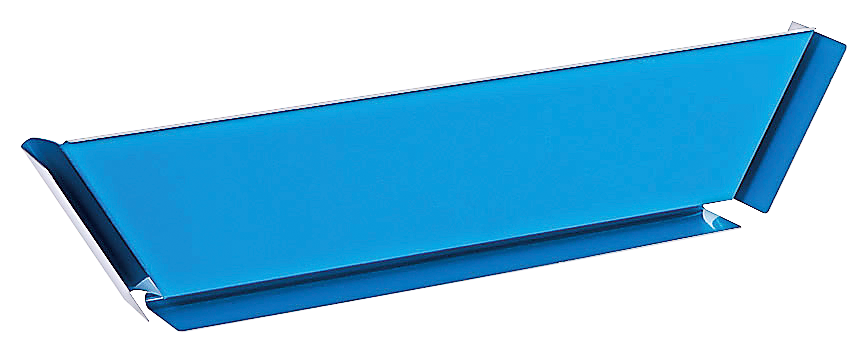

10624	66水止面戸（差込式）	0.13	200入

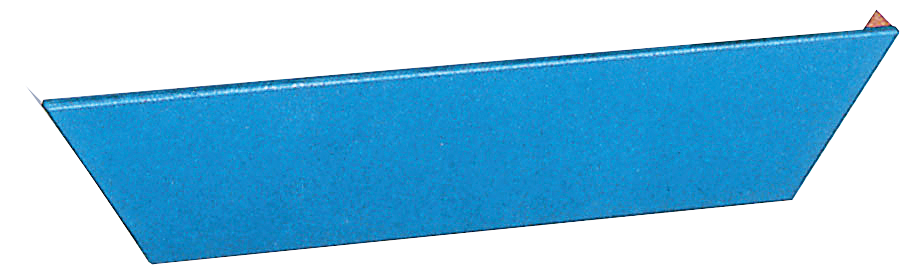

10628	66水上面戸	0.09	200入

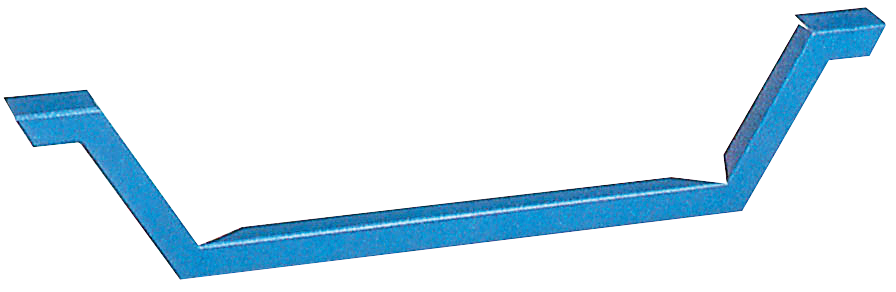

10630	66化粧フレーム	0.05	250入

屋根タイプ　150タイプ

150タイトフレームボルトナシ　上穴付・上穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数	備考
10201B	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.7	30入	Ｂナシ
	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.7	30入	Ｂナシ穴ナシ
	溶融亜鉛めっき鋼板ステンレス	3.2×38	0.8	50入	Ｂナシ
	溶融亜鉛めっき鋼板ステンレス	3.2×38	0.83	50入	Ｂナシ穴ナシ
	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.87	50入
	溶融亜鉛めっき鋼板ステンレス	4.5×40	1.2	50入
	溶融亜鉛めっき鋼板ステンレス	4.5×50	1.5	50入

150タイトフレーム　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10201A	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.8	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.2×38	0.9	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.95	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	4.5×40	1.25	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	4.5×50	1.55	25入

150ケラバボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10210A	W5/16 M10	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.44	50入
	W5/16 M10	溶融亜鉛めっき鋼板ステンレス	3.2×38	0.49	50入
	W5/16 M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.52	50入
	W5/16 M10	溶融亜鉛めっき鋼板ステンレス	4.5×40	0.72	30入
	W5/16 M10	溶融亜鉛めっき鋼板ステンレス	4.5×50	0.89	30入

150ケラバボルトナシ　上穴付・上穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数	備考
10210B	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.38	50入	Ｂナシ
	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.38	50入	Ｂナシ穴ナシ
	溶融亜鉛めっき鋼板ステンレス	3.2×38	0.42	50入	Ｂナシ
	溶融亜鉛めっき鋼板ステンレス	3.2×38	0.42	50入	Ｂナシ穴ナシ
	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.46	50入
	溶融亜鉛めっき鋼板ステンレス	4.5×40	0.66	30入
	溶融亜鉛めっき鋼板ステンレス	4.5×50	0.83	30入

面戸（150タイプ　標準板厚 t0.4）

コード	製品名	重量(kg)	入数	備考
10220A	150 軒先面戸爪付	0.12	100入

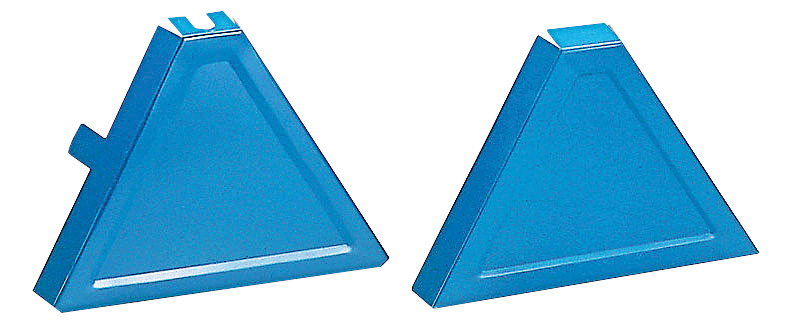

10221B	150 軒先面戸爪ナシ	0.12	100入
10222A	150 軒先換気面戸爪付	0.12	100入
10223B	150 軒先換気面戸爪ナシ	0.12	100入

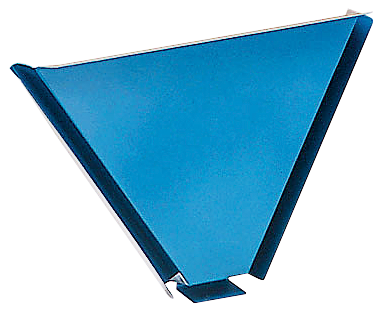

10224	150 水止（裏）面戸	0.14	100入	※カラー面が屋根側にくるものが（裏）になります。

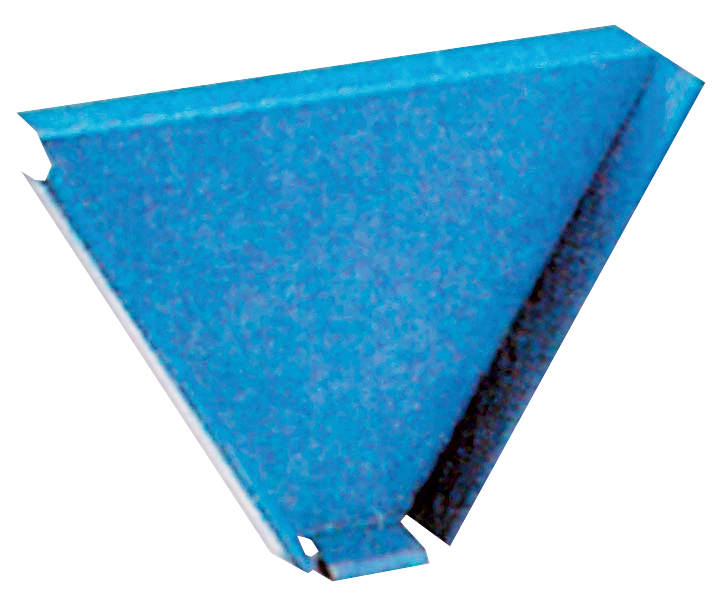

10225	150 水止（表）面戸	0.14	100入	※サービスコート面が屋根側にくるものが（表）になります。

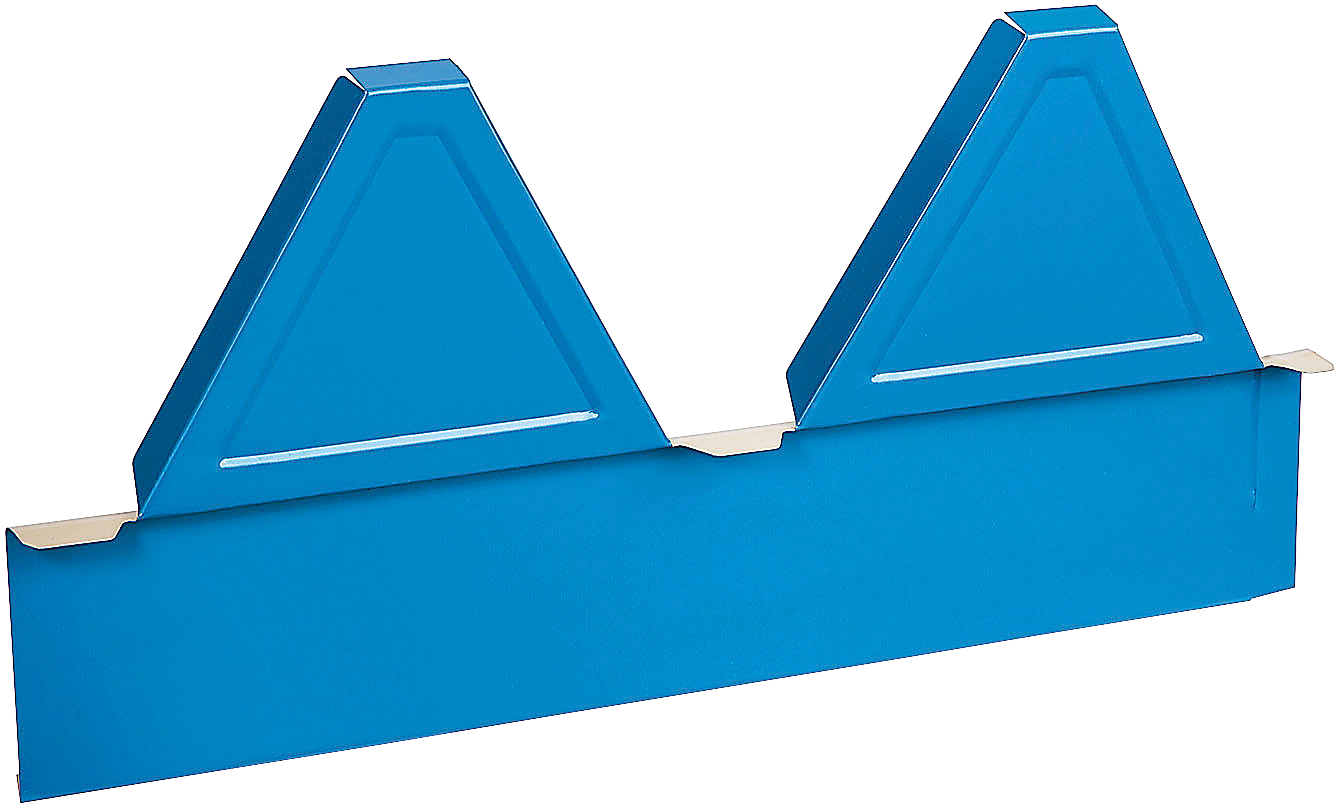

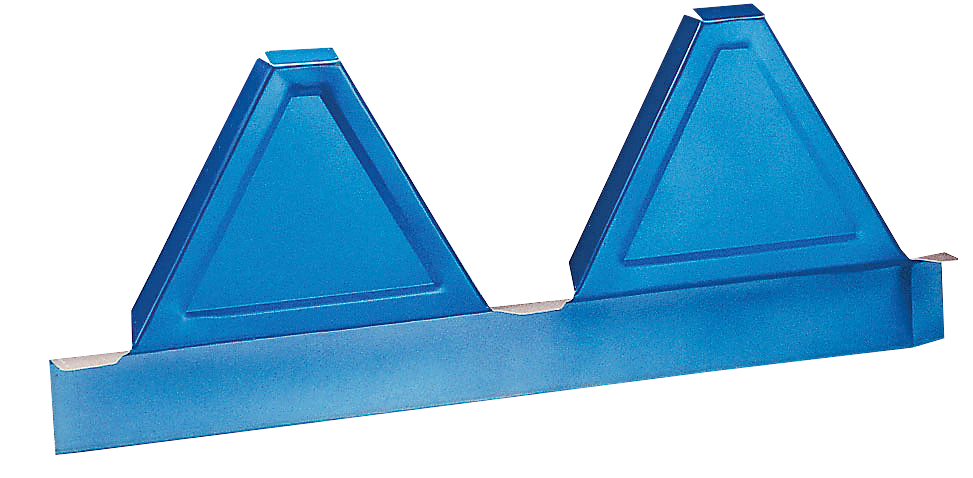

10226	150 見切面戸（タレの長さ55.5mm）	0.29	50入	※タレの長さ200mmまで対応可能。

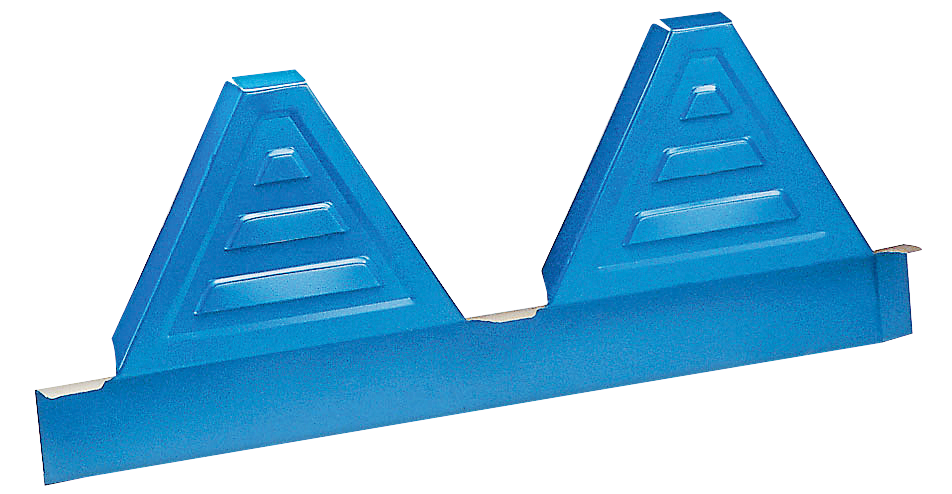

10227	150 見切換気面戸（タレの長さ55.5mm）	0.29	50入	※タレの長さ200mmまで対応可能。

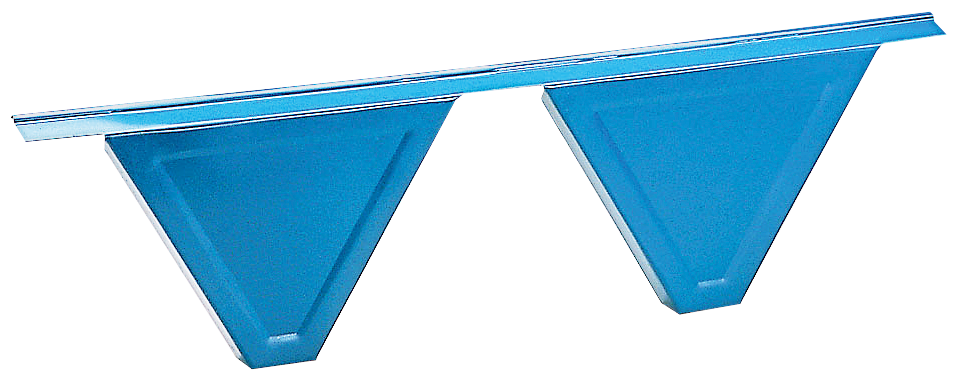

10228	150 棟面戸	0.19	50入

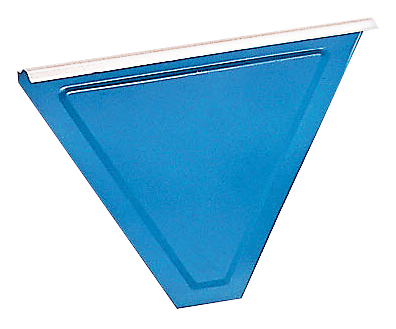

10229	150 エプロン面戸	0.04	250入

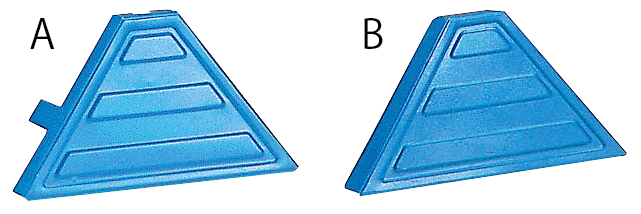

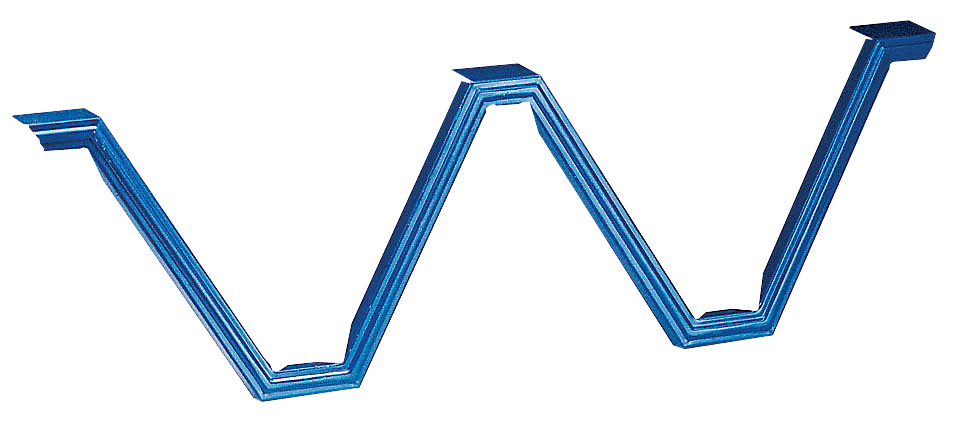

10230	150化粧フレームリブ付	0.11	100入
10230	150化粧フレームリブナシ	0.11	100入

屋根タイプ　170タイプ

170タイトフレームボルトナシ

製品名	材質	板厚(t)×幅	製品図面
ボルトナシ	亜鉛めっき鋼板	3.2×40
ボルトナシ穴ナシ	亜鉛めっき鋼板	3.2×40

170タイトフレーム　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10501	W3/8	溶融亜鉛めっき鋼板	3.2×40	1.06	30入

170ケラバボルトナシ

製品名	材質	板厚(t)×幅	重量(kg)	製品図面
ボルトナシ	亜鉛めっき鋼板	3.2×40
ボルトナシ穴ナシ		3.2×40

170ケラバ　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10501	W3/8	溶融亜鉛めっき鋼板	3.2×40	0.62	50入

面戸（170タイプ）標準板厚 t0.4

コード	製品名	重量(kg)	入数	備考

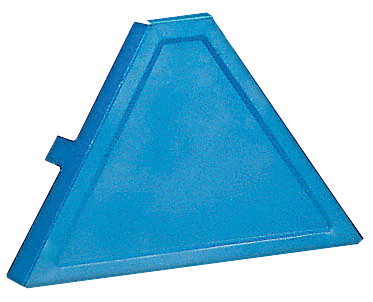

10520	170軒先面戸爪付	0.23	50入

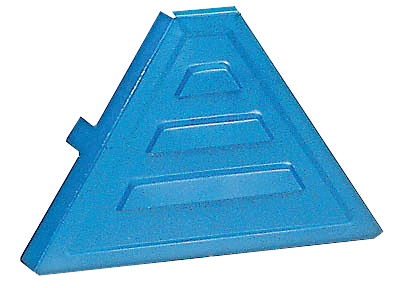

10522	170軒先換気面戸爪付	0.23	50入

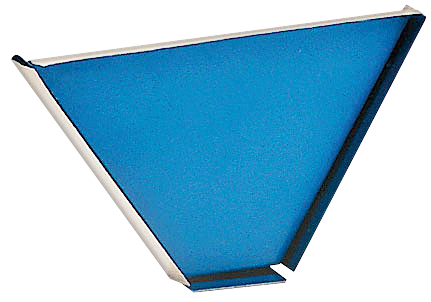

10524	170水止（裏）面戸	0.36	50入	※カラー面が屋根側にくるものが（裏）になります。

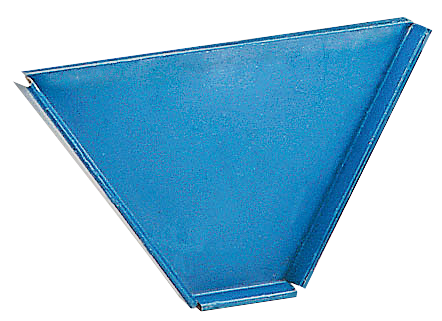

10525	170水止（表）面戸	0.36	50入	※サービスコート面が屋根側にくるものが（表）になります。

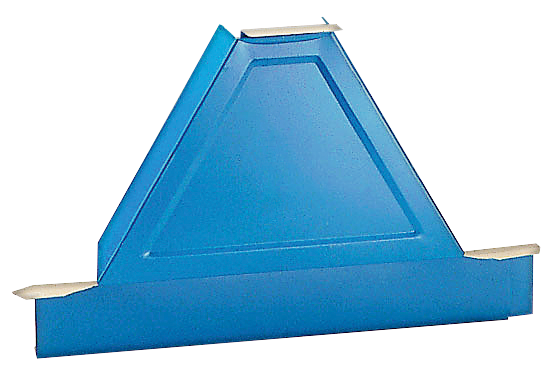

10526	170見切面戸（タレの長さ60mm）	0.37	50入	※タレの長さ変更不可。

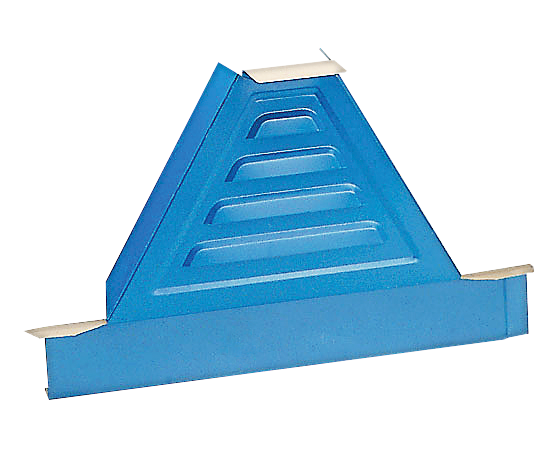

10527	170見切換気面戸（タレの長さ60mm）	0.37	50入	※タレの長さ変更不可。

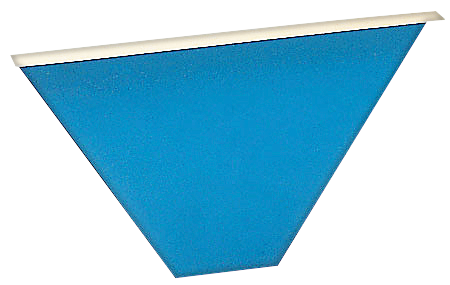

10529	170エプロン面戸	0.16	200入

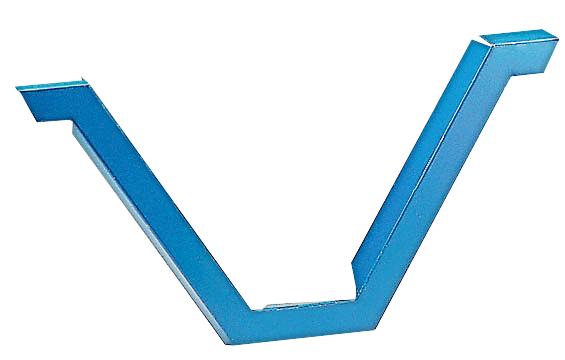

10530	170化粧フレーム	0.25	100入

屋根タイプ　550タイプ

550タイトフレームボルトナシ

製品名	材質	板厚(t)×幅	製品図面
ボルトナシ	亜鉛めっき鋼板ステンレス	3.0×38
ボルトナシ穴ナシ	亜鉛めっき鋼板ステンレス	3.0×38

550タイトフレーム　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10301	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.83	30入

550ケラバボルトナシ

製品名	材質	板厚(t)×幅	製品図面
ボルトナシ	亜鉛めっき鋼板ステンレス	3.0×38
ボルトナシ穴ナシ	亜鉛めっき鋼板ステンレス	3.0×38

550ケラバボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10310	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×38	0.44	50入

面戸（550タイプ）標準板厚 t0.4

コード	製品名	重量(kg)	入数	備考

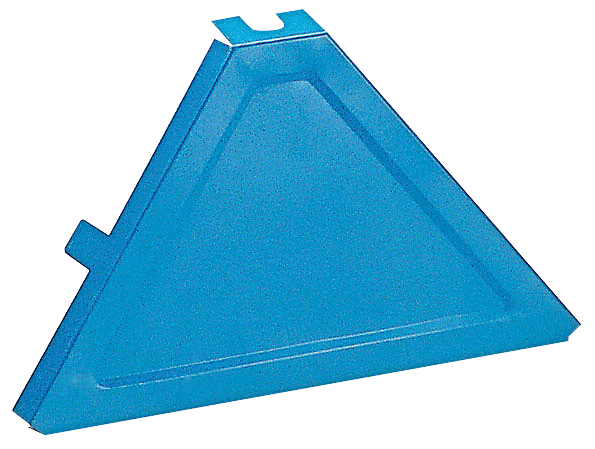

10320	550軒先面戸爪付	0.15	100入

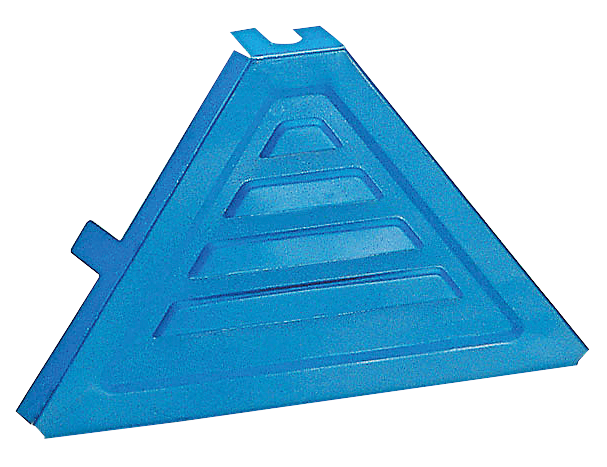

10322	550軒先換気面戸爪付	0.15	100入

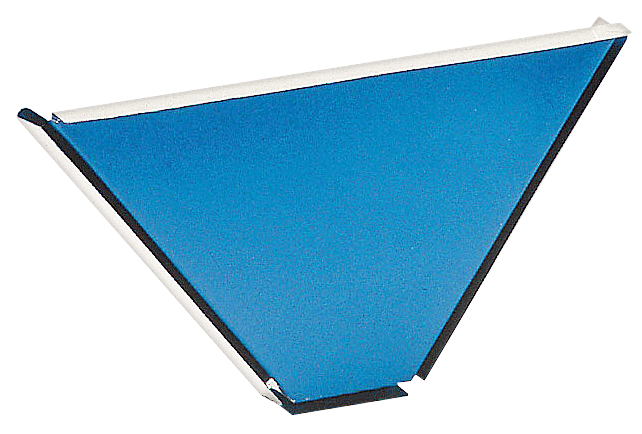

10324	550水止（裏）面戸	0.18	100入	※カラー面が屋根側にくるものが（裏）になります。

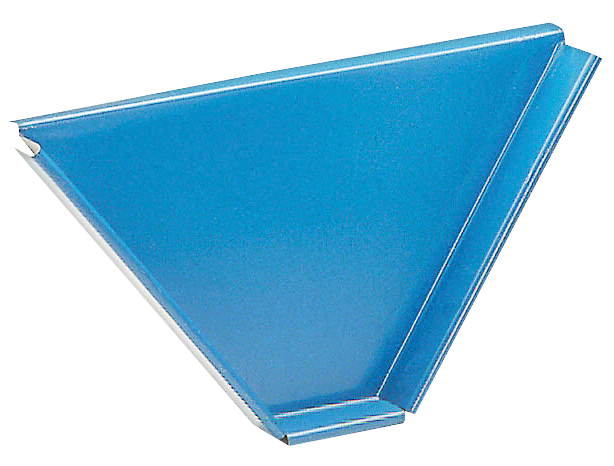

10325	550水止（表）面戸	0.18	100入	※サービスコート面が屋根側にくるものが（表）になります。

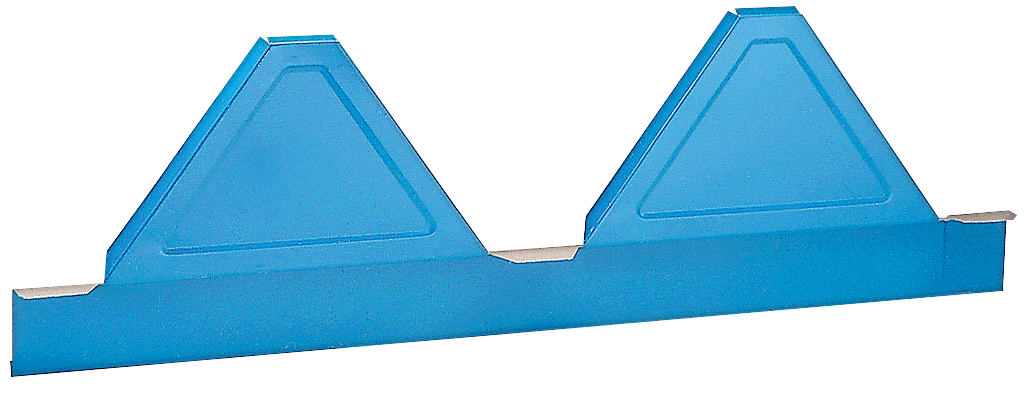

10326	550見切面戸（タレの長さ50mm）	0.28	50入	※タレの長さ変更不可。

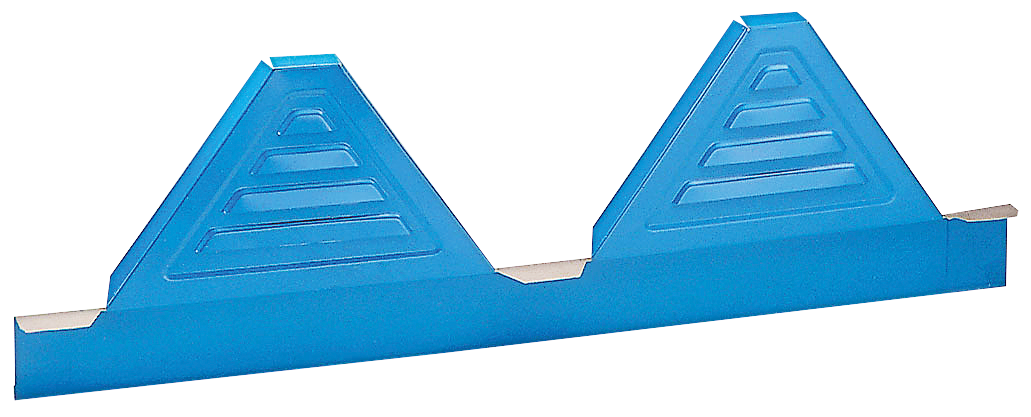

10327	550見切換気面戸（タレの長さ50mm）	0.28	50入	※タレの長さ変更不可。
10328	550棟面戸	0.1	100入
10330	550化粧フレーム	0.1	100入

屋根タイプ　S-60タイプ

S-60タイトフレーム二連　ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
10401	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×39	1.03	30入	Ｂナシ
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×39	1.03	30入	Ｂナシ穴ナシ
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×39	1.03	30入	二段Ｂ付
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	1.05	30入	Ｂナシ
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	1.05	30入	Ｂナシ穴ナシ
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	1.05	30入	二段Ｂ付

S-60タイトフレーム三連ボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
10701	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.0×48	1.77	20入	Ｂナシ
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.0×48	1.77	20入	Ｂナシ穴ナシ
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.0×48	1.77	20入	二段Ｂ付
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	1.62	20入	Ｂナシ
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	1.62	20入	Ｂナシ穴ナシ
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	1.62	20入	二段Ｂ付
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	3.2×50	2	20入
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	4.5×40	2.21	10入
	W3/8M10	溶融亜鉛めっき鋼板ステンレス	4.5×50	2.74	10入

S-60ケラバボルトナシ

製品名	板厚(t)×幅	製品図面		備考
	3.0×48			ボルトナシ
	3.0×48			ボルトナシ、穴ナシ
	3.2×40			ボルトナシ
	3.2×40			ボルトナシ、穴ナシ

S-60ケラバボルト付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10401	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.0×48	0.7	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	3.2×40	0.63	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	4.5×40	0.86	30入
	W3/8 M10	溶融亜鉛めっき鋼板ステンレス	4.5×50	1.06	30入

面戸（S-60）標準板厚 t0.4

コード	製品名	重量(kg)	入数	備考

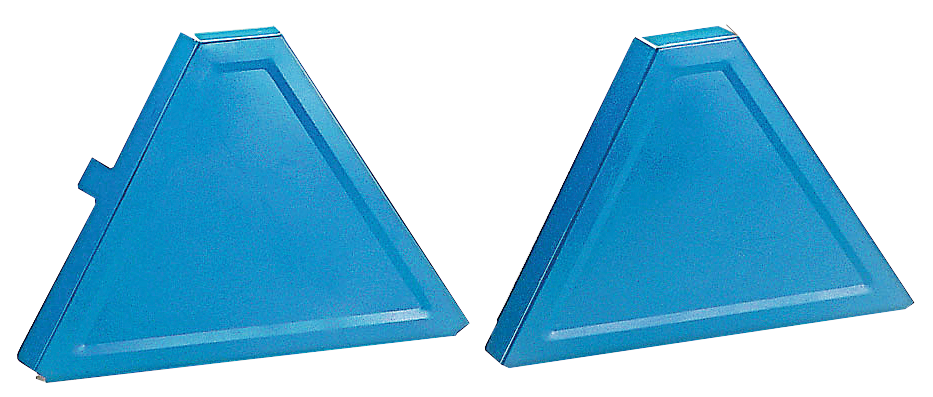

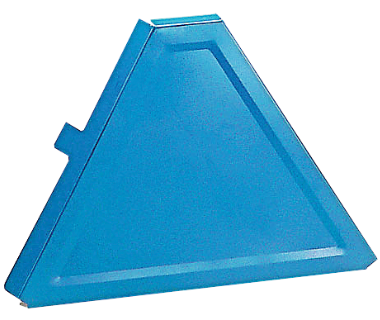

10420A	S-60軒先面戸爪付	0.11	100入

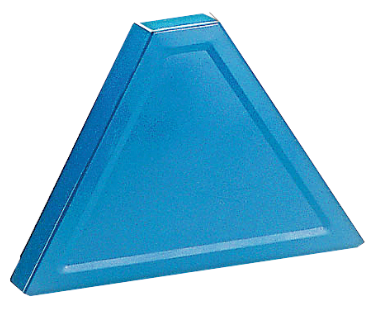

10421B	S-60軒先面戸爪ナシ	0.11	100入

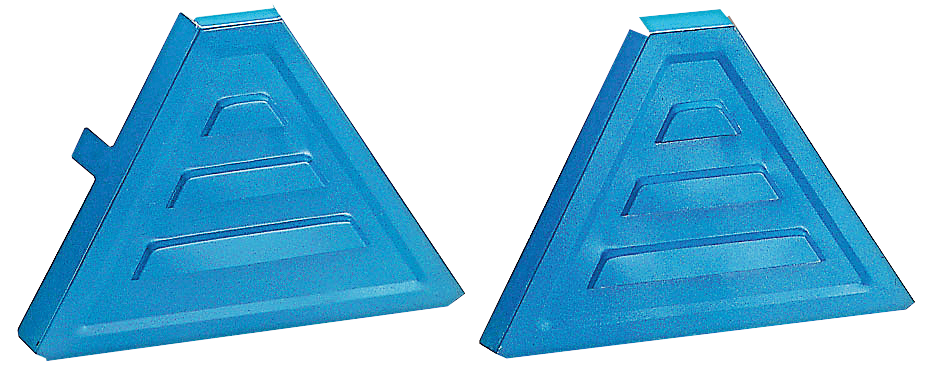

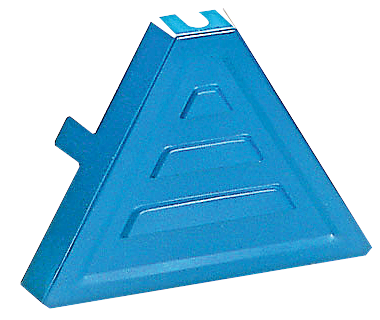

10422	S-60軒先換気面戸爪付	0.11	100入

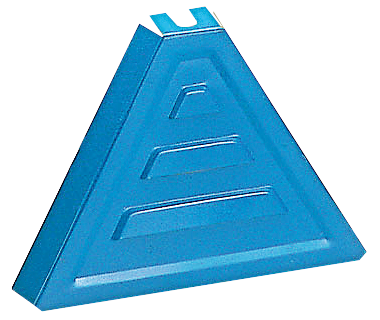

10423	S-60軒先換気面戸爪ナシ	0.11	100入

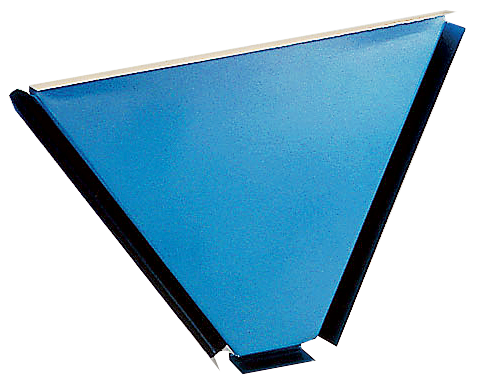

10424	S-60水止（裏）面戸	0.15	100入	※カラー面が屋根側にくるものが（裏）になります。

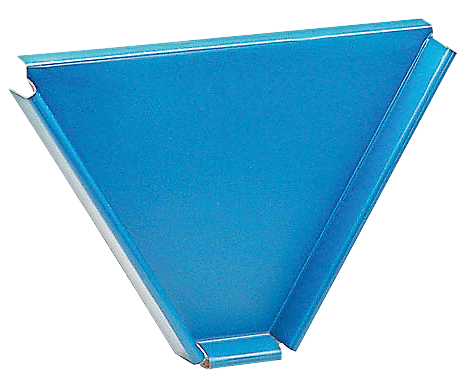

10425	S-60水止（表）面戸	0.15	100入	※サービスコート面が屋根側にくるものが（表）になります。

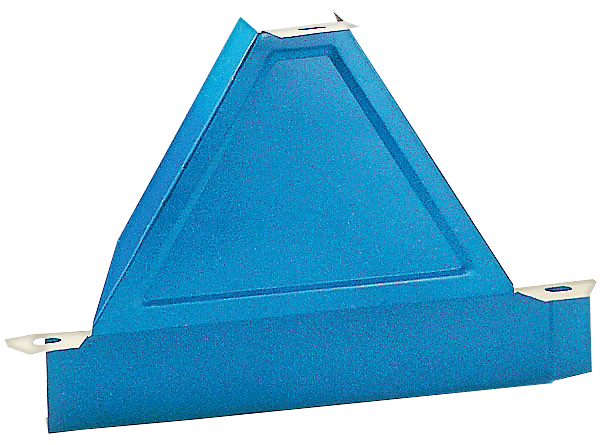

10426	S-60見切面戸（タレの長さ62mm）	0.22	50入	※タレの長さ変更不可。

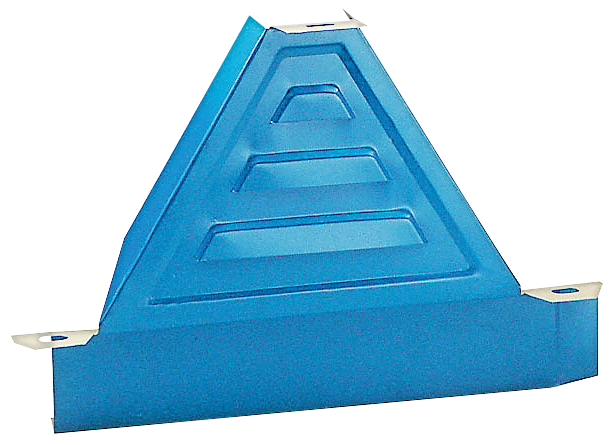

10427	S-60見切換気面戸（タレの長さ62mm）	0.22	50入	※タレの長さ変更不可。

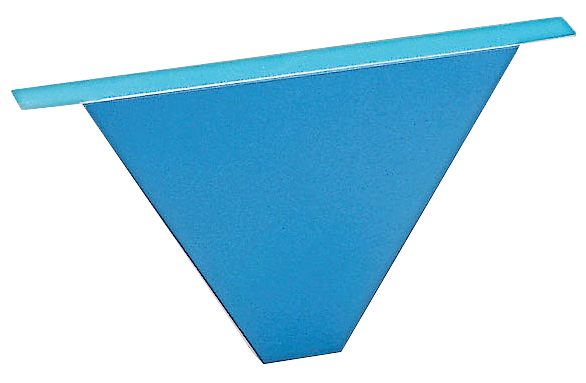

10428	S-60棟面戸	0.14	100入

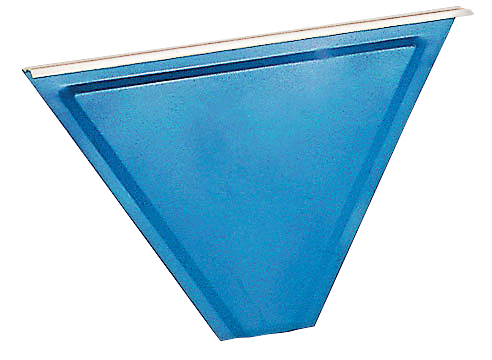

10429	S-60エプロン面戸	0.14	200入

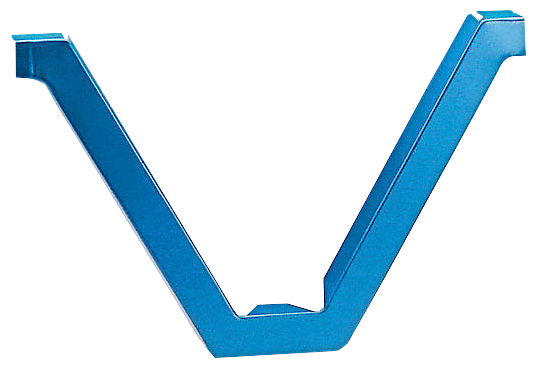

10430	S-60化粧フレーム	0.1	100入

折板屋根ハゼ式

屋根タイプ

製品名

屋根タイプ　NKR-1タイプ

NKR-1 タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11501	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.5	20入	ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.5	20入	補強支え付ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.5	20入	角パイプ補強金具付ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.0×45	1.7	20入
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.7	20入	ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.7	20入	角パイプ補強金具付ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.2×45	1.9	20入
	M10	亜鉛めっき鋼板ステンレス	4.5×40	2.3	8入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.9	8入

NKR-1 棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11581	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.5	20入	ＮＫＲ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.0×45	1.7	20入
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.7	20入	ＮＫＲ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.2×45	1.9	20入
	M10	亜鉛めっき鋼板ステンレス	4.5×40	2.3	8入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.9	8入

NKR-1 ケラバ段付

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11513	亜鉛めっき鋼板	3.0×45	1	25入
11513	亜鉛めっき鋼板	4.0×40	1.1	25入

NKR-1 ケラバ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
11511	M10	亜鉛めっき鋼板	3.0×45	0.58	50入
	M10	亜鉛めっき鋼板	3.2×40	0.8	25入
	M10	亜鉛めっき鋼板	4.5×50	0.97	25入

NKR-1 屋切タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11541	M10	亜鉛めっき鋼板	3.0×45	0.5	50入

面戸（NKR-1タイプ）

コード	製品名	重量(kg)	入数

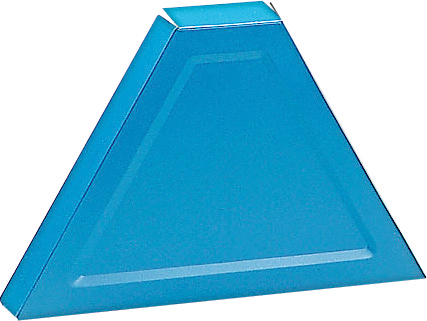

11521	NKR-1軒先面戸	0.22	50入

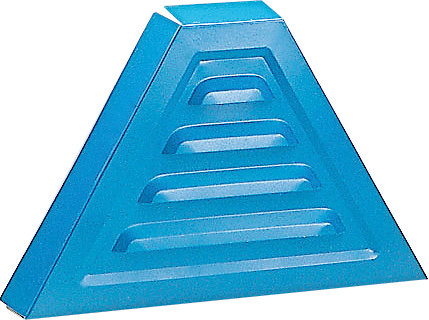

11523	NKR-1軒先換気面戸	0.22	50入

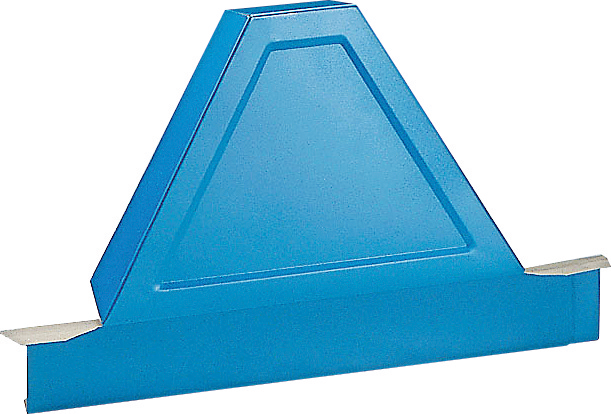

11526	NKR-1見切面戸（タレの長さ54mm）	0.28	50入

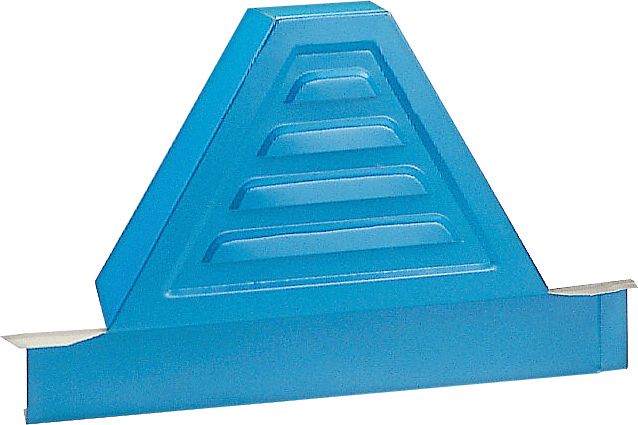

11527	NKR-1見切換気面戸（タレの長さ54mm）	0.28	50入

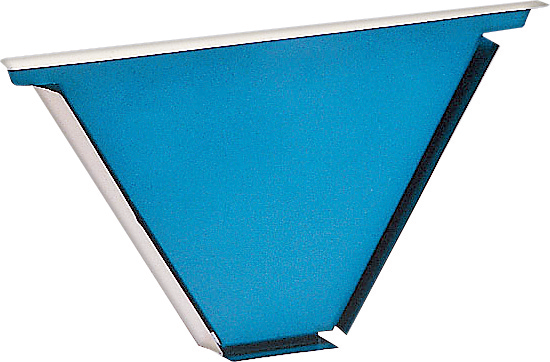

11524	NKR-1水止面戸	0.3	50入

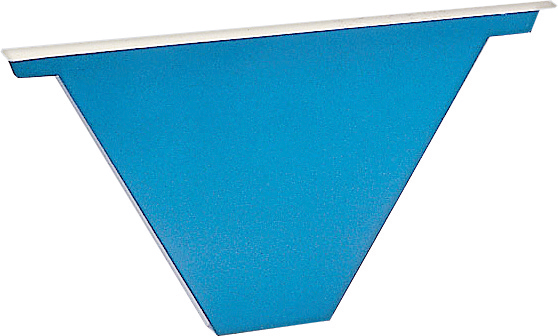

11528	NKR-1水上面戸	0.24	50入

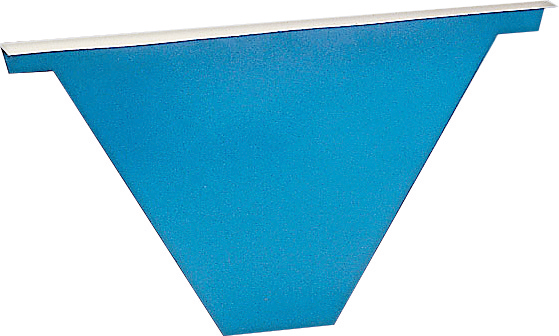

11529	NKR-1エプロン面戸折り返しナシ	0.26	50入

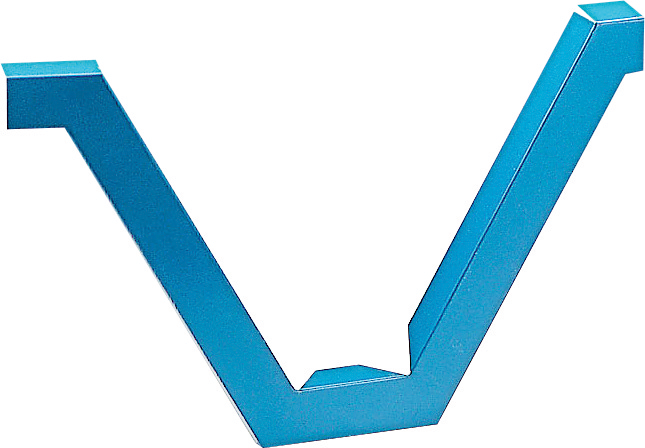

11530	NKR-1化粧フレーム	0.15	100入

屋根タイプ　NKR-2タイプ

NKR-2 タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11601	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	補強支え付ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角パイプ補強金具付ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.0×45	1.5	20入
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.6	20入	ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.6	20入	角パイプ補強金具付ＮＫＲ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	4.5×40	2	8入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.5	8入

NKR-2 棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11681	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	ＮＫＲ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.0×45	1.5	20入
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.6	20入	ＮＫＲ吊子付
	M10	亜鉛めっき鋼板ステンレス	4.5×40	2	8入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.5	8入

NKR-2 ケラバ段付

コード	材質	板厚(t)×幅	重量(kg)	入数
11613	亜鉛めっき鋼板	3.0×45	1	25入
	亜鉛めっき鋼板	3.2×40	1	25入
	亜鉛めっき鋼板	4.0×40	1.1	25入

NKR-2 ケラバ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
11611	M10	亜鉛めっき鋼板	3.0×45	0.8	50入
	M10	亜鉛めっき鋼板	3.2×40	0.8	25入
	M10	亜鉛めっき鋼板	4.5×50	1.3	25入

NKR-2 棟用ケラバ

製品図面

NKR-2 屋切タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11641	M10	亜鉛めっき鋼板	3.0×45	0.5	50入

面戸（NKR-2タイプ）

コード	製品名	重量(kg)	入数

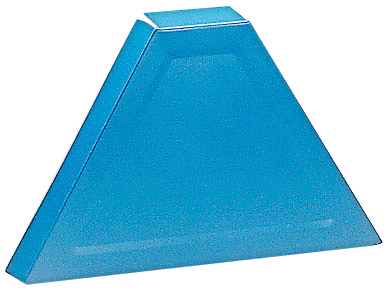

11621	NKR-2軒先面戸	0.22	50入

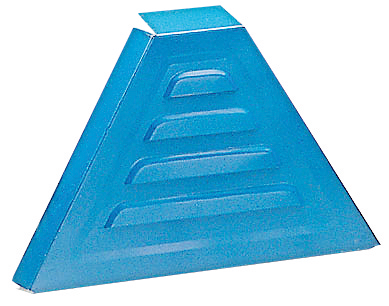

11623	NKR-2軒先換気面戸	0.22	50入

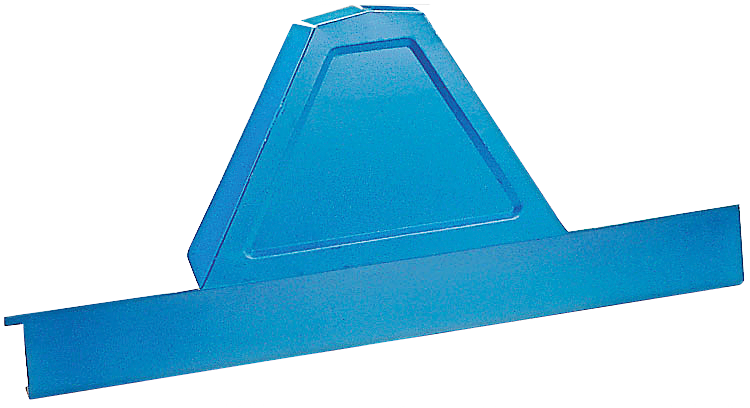

11626	NKR-2見切面戸（タレの長さ59mm）	0.38	50入

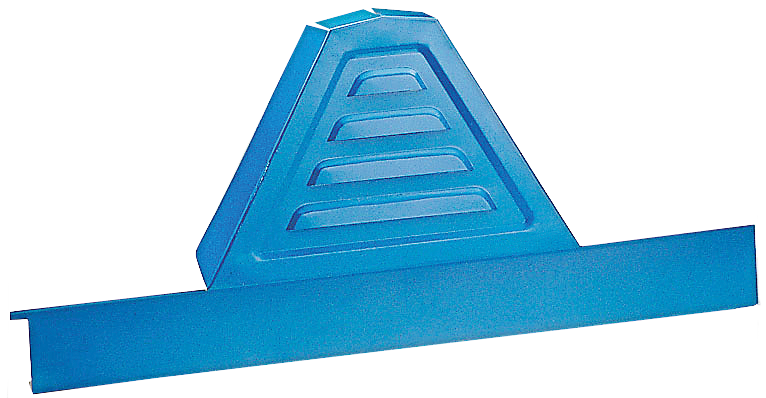

11627	NKR-2見切換気面戸（タレの長さ59mm）	0.38	50入

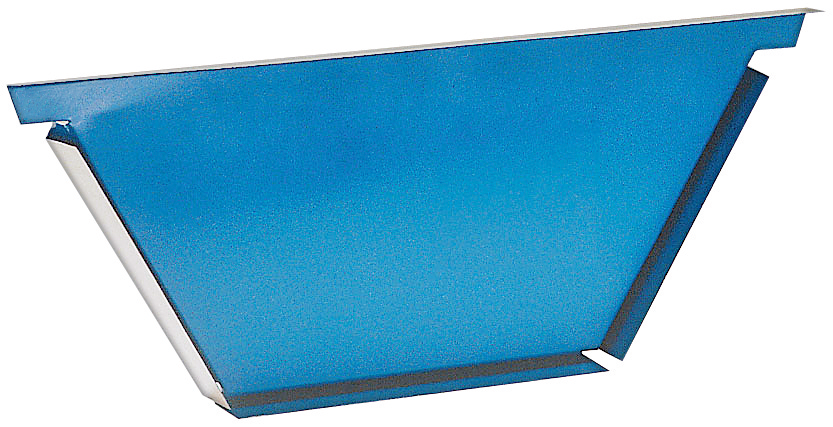

11624	NKR-2水止面戸	0.48	50入

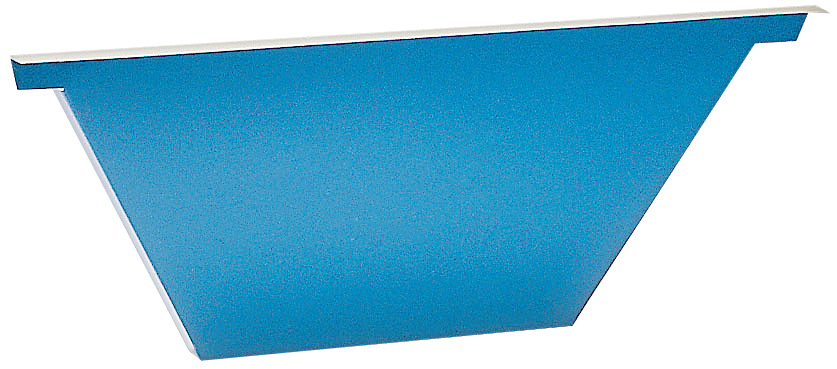

11628	NKR-2水上面戸	0.28	50入

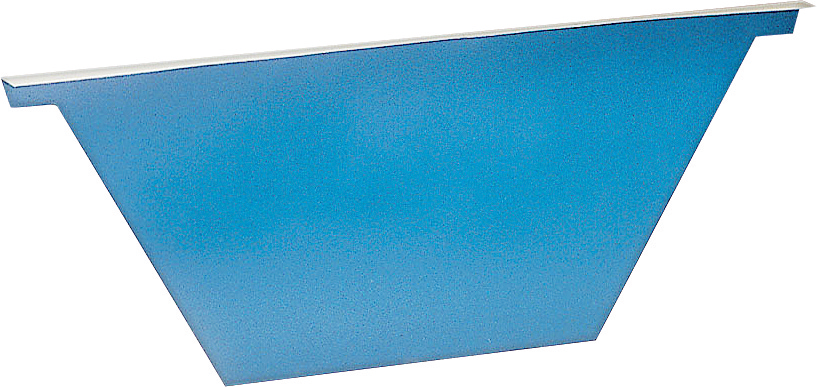

11629	NKR-2エプロン面戸折り返しナシ	0.26	50入

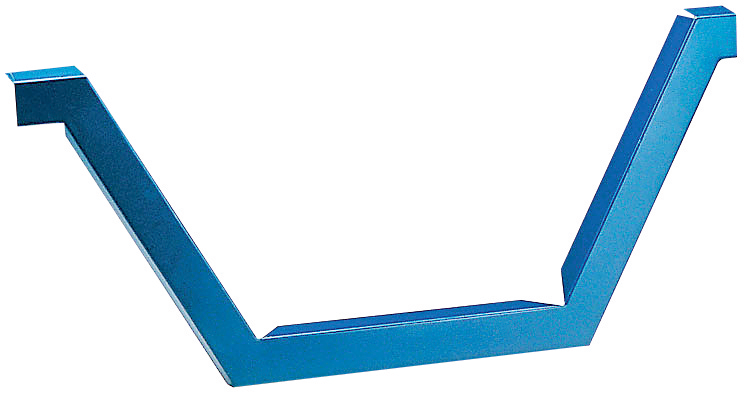

11630	NKR-2化粧フレーム	0.17	100入

屋根タイプ　スーパールーフ66ハゼ

スーパールーフ66ハゼタイトフレーム H55

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11901A	亜鉛めっき鋼板	2.0×40	0.11	150入

スーパールーフ66ハゼタイトフレーム H60

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11901B	亜鉛めっき鋼板	2.0×40	0.12	150入

面戸（スーパールーフ66ハゼ）

コード	製品名	重量(kg)	入数

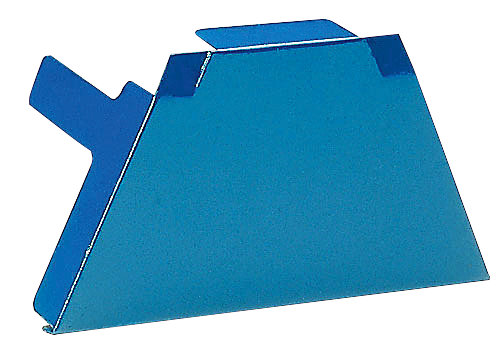

11920	軒先面戸爪付	0.06	500入

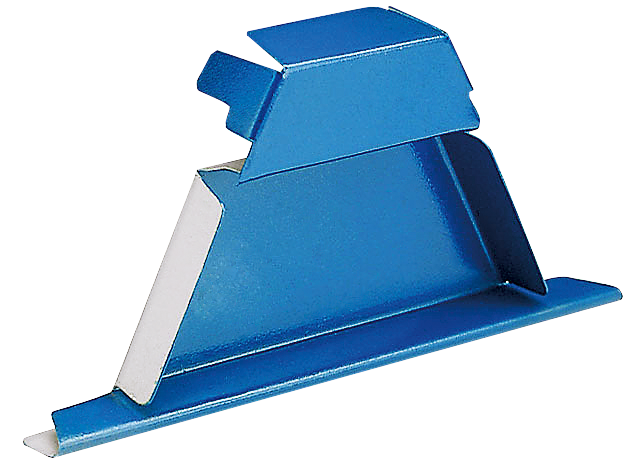

11942	サンバナ面戸爪付	0.07	300入

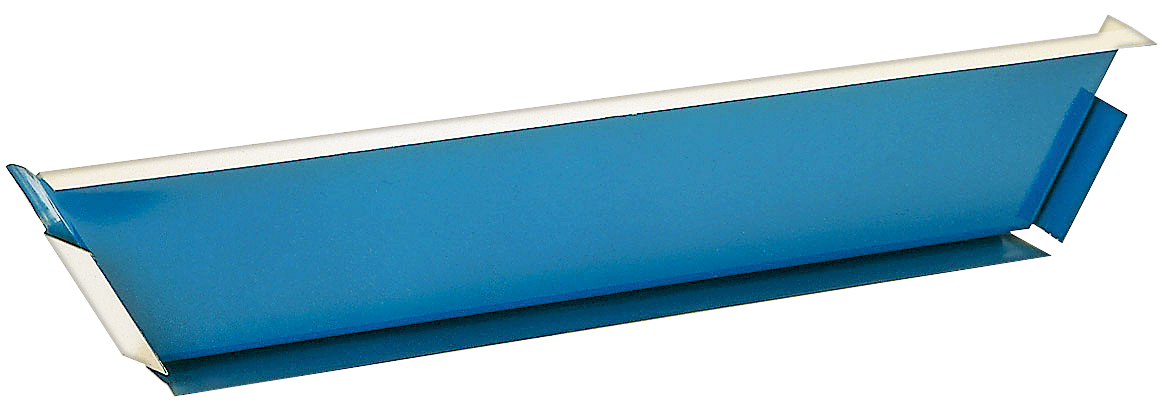

11924	水止面戸	0.2	100入

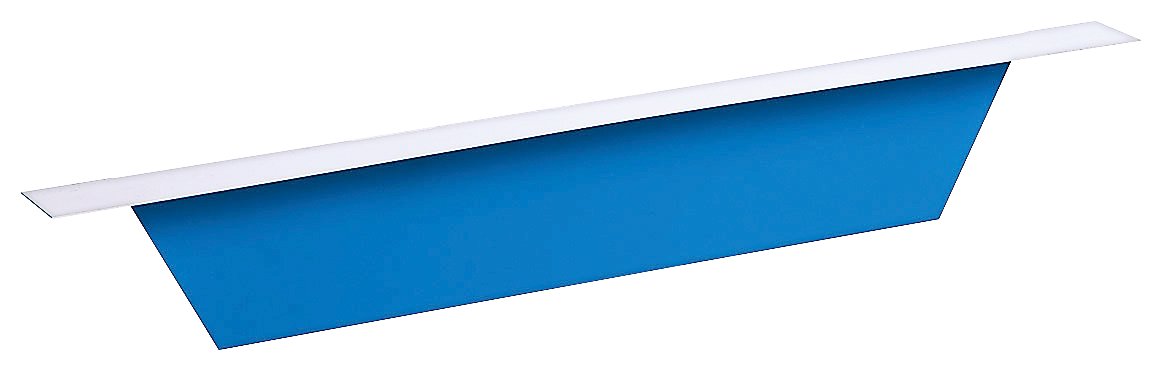

11929	エプロン面戸	0.15	100入

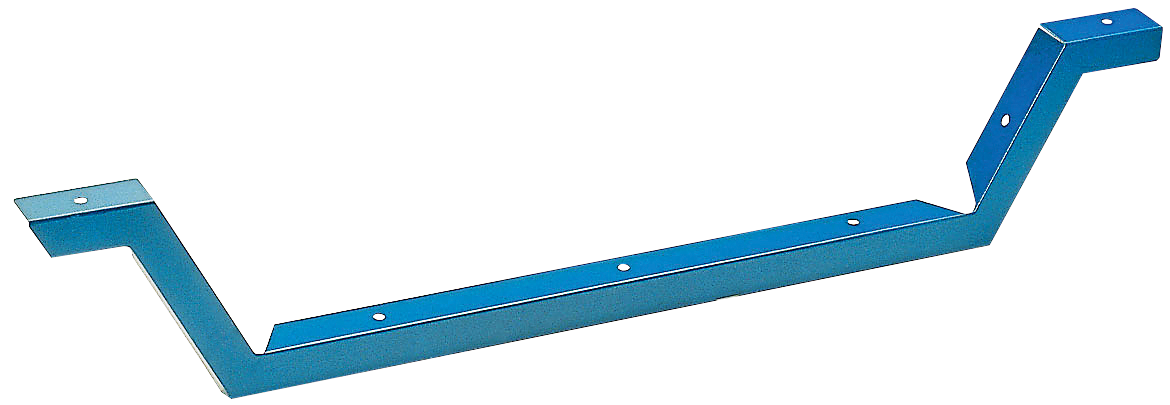

11930	化粧フレーム	0.16	100入

屋根タイプ　ハゼ300タイプ

ハゼ300タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
10901	M10	亜鉛めっき鋼板	2.5×35	0.6	30入	角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板	2.5×35	0.6	30入	角パイプ補強金具付　角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板	3.2×35	0.74	30入	角Ｃ羽根型補強座金付
	M10	亜鉛めっき鋼板	3.2×35	0.74	30入	角パイプ補強金具付　角Ｃ吊子羽根型補強座金付

ハゼ300 棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10981	M10	亜鉛めっき鋼板	2.5×35	0.6	30入
10981	M10	亜鉛めっき鋼板	3.2×35	0.74	30入

ハゼ300 ケラバ吊子穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10911A	亜鉛めっき鋼板	2.5×35	0.27	100入
10911A	亜鉛めっき鋼板	3.2×35	0.28	100入

ハゼ300 ケラバ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10911B	M10	亜鉛めっき鋼板	2.5×35	0.27	100入
10911B	M10	亜鉛めっき鋼板	3.2×35	0.28	100入

ハゼ300 屋切タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10941	M10	亜鉛めっき鋼板	3.0×35	0.28	100入

面戸（ハゼ300タイプ）

コード	製品名	重量(kg)	入数

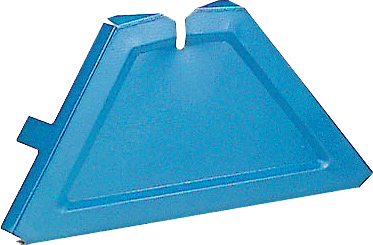

10920A	ハゼ300 軒先面戸爪付	0.08	100入
10921B	ハゼ300 軒先面戸爪ナシ	0.08	100入

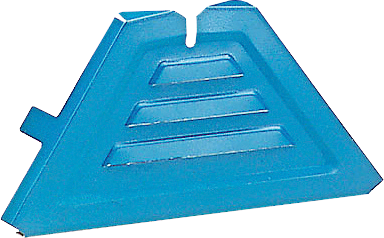

10922A	ハゼ300 軒先換気面戸爪付	0.08	100入

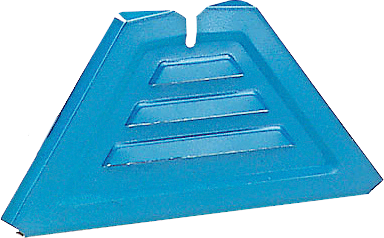

10923B	ハゼ300 軒先換気面戸爪ナシ	0.08	100入
10926	ハゼ300見切面戸（タレの長さ48mm）	0.28	50入
10927	ハゼ300見切換気面戸（タレの長さ48mm）	0.28	50入
10924	ハゼ300水止面戸	0.16	100入

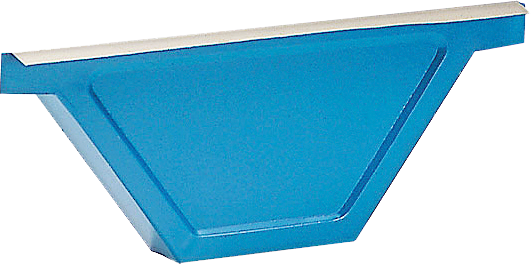

10928	ハゼ300水上面戸	0.12	100入
10930	ハゼ300化粧フレーム	0.11	100入

屋根タイプ　ハゼ333タイプ

ハゼ333タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11101	M10	亜鉛めっき鋼板ステンレス	2.5×40	1.3	20入	角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×40	1.3	20入	補強支え付　角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×40	1.3	20入	角パイプ補強金具付　角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.6	20入	角Ｃ羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.6	20入	角パイプ補強金具付　角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.8	8入

ハゼ333棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
11181	M10	亜鉛めっき鋼板ステンレス	2.5×40	1.3
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.6
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.8	8入

ハゼ333段付ケラバ

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11113	亜鉛めっき鋼板	3.0×40	0.64	25入
11113	亜鉛めっき鋼板	3.2×40	0.72	25入

ハゼ333吊子付ケラバ

コード	サイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11111	M10	亜鉛めっき鋼板	2.5×40	0.5	25入	角Ｃ吊子付
	M10	亜鉛めっき鋼板	2.5×40	0.5	25入	角Ｍ吊子付
	M10	亜鉛めっき鋼板	3.2×40	0.6	25入

ハゼ333屋切タイトフレーム

コード	サイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11141	M10	亜鉛めっき鋼板	3.0×40	0.43	50入

面戸（ハゼ333タイプ）

コード	製品名	重量(kg)	入数

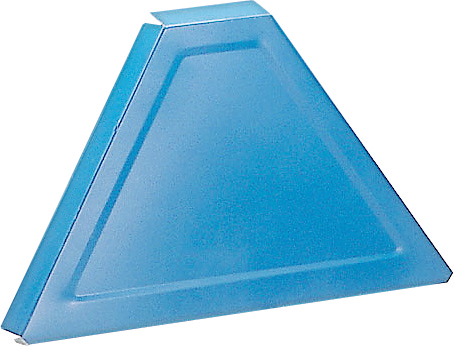

11121	ハゼ333軒先面戸		50入

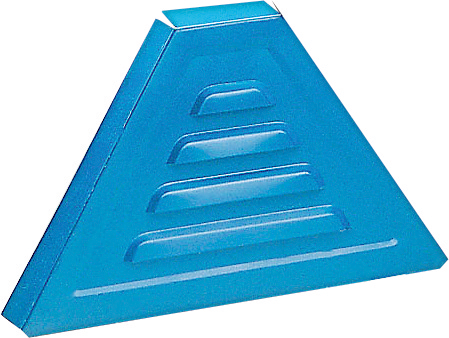

11123	ハゼ333軒先換気面戸		50入

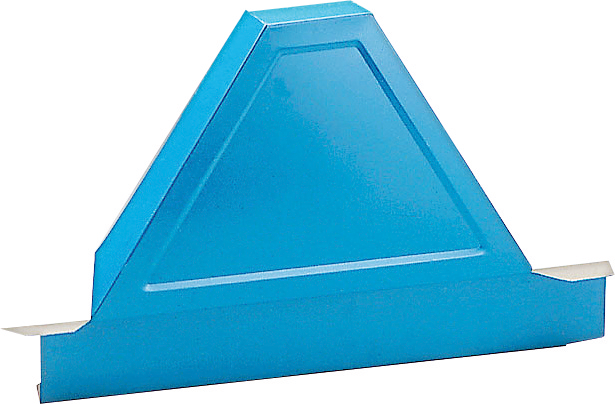

11126	ハゼ333見切面戸（タレの長さ50.5mm）	0.21	50入

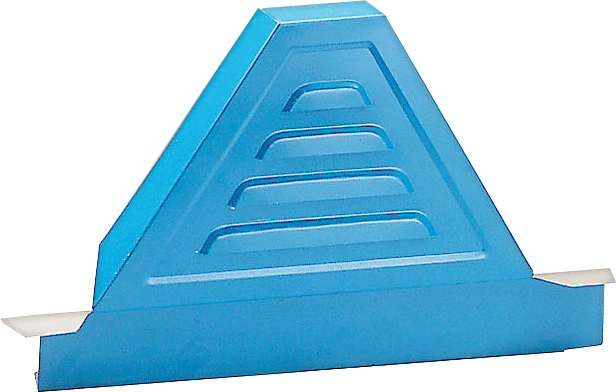

11127	ハゼ333見切換気面戸（タレの長さ50.5mm）	0.21	50入

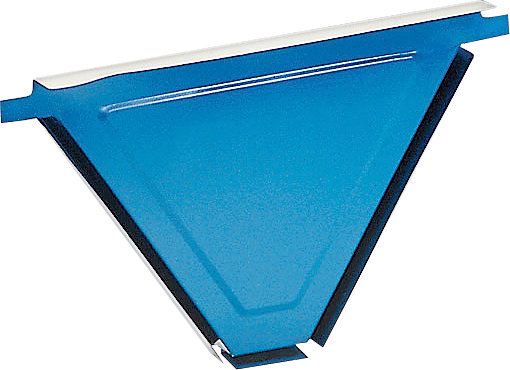

11124	ハゼ333水止面戸	0.2	50入

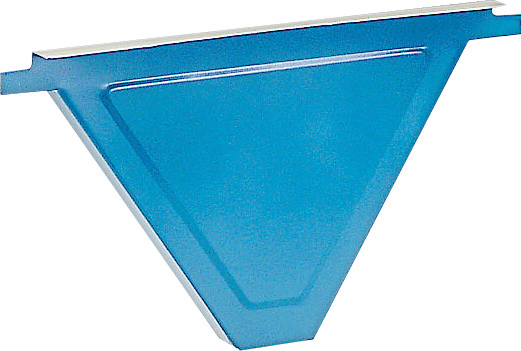

11128	ハゼ333水上面戸	0.17	50入

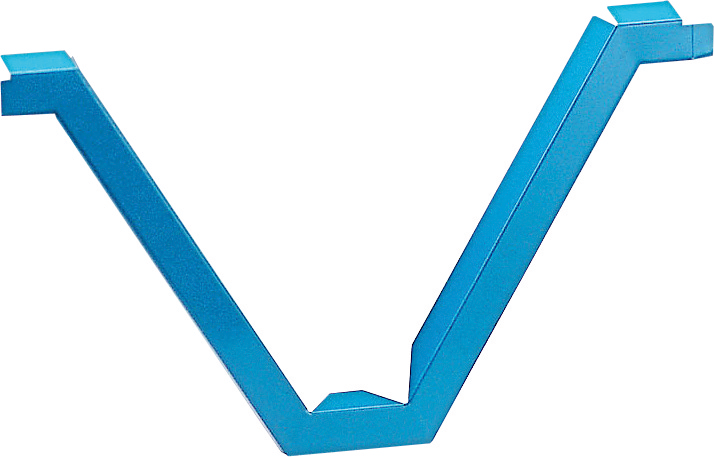

11130	ハゼ333化粧フレーム	0.1	50入

屋根タイプ　ハゼ500タイプ

GRハゼ500 タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11201	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角Ｍ-１吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角パイプ補強金具付　角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角パイプ補強金具付　角M-１吊子羽根型補強座金付

ハゼ500 棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11284	M10	亜鉛めっき鋼板ステンレス	2.5×40	1.12	20入
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角Ｃ吊子付
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入	角M吊子付
	M10	亜鉛めっき鋼板ステンレス	3.0×40	1.34	20入
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.4	20入	角Ｃ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.4	20入	角Ｍ吊子付
	M10	亜鉛めっき鋼板ステンレス	4.5×40	2	20入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.5	10入

角M吊子

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
13412A	亜鉛めっき鋼板	1.2	0.215	40入

角C吊子

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
13412B	亜鉛めっき鋼板	1.2	0.184	50入

ハゼ500 タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11204	M10	亜鉛めっき鋼板ステンレス	2.5×40	1.12	20入
	M10	亜鉛めっき鋼板ステンレス	2.5×45	1.25	20入
	M10	亜鉛めっき鋼板ステンレス	3.0×40	1.34	20入
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.4	20入	角Ｃ吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	1.4	20入	角Ｍ-１吊子羽根型補強座金付
	M10	亜鉛めっき鋼板ステンレス	4.5×40	2	8入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	2.5	10入

ハゼ500ケラバ段付

コード	材質	板厚(t)×幅	重量(kg)	入数
11213A	亜鉛めっき鋼板ステンレス	3.0×45	0.76	25入
	亜鉛めっき鋼板ステンレス	3.2×40	0.76	25入
	亜鉛めっき鋼板ステンレス	3.2×50	0.92	25入
	亜鉛めっき鋼板ステンレス	4.5×40	1.1	25入
	亜鉛めっき鋼板ステンレス	4.5×50	1.4	25入

ハゼ500ケラバ段付脚付

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11213B	亜鉛めっき鋼板ステンレス	3.0×45	0.8	25入

ハゼ500ケラバ脚付

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11211	M10	亜鉛めっき鋼板ステンレス	3.0×45	0.68	25入	角Ｃ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.0×45	0.68	25入	角Ｍ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	0.68	25入
	M10	亜鉛めっき鋼板ステンレス	4.5×40	0.95	25入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	1.18	25入

ハゼ500ケラバ断熱用

コード	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11213C	亜鉛めっき鋼板ステンレス	3.0×45	0.93	20入

ハゼ500 棟用ケラバ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11211	M10	亜鉛めっき鋼板ステンレス	3.0×45	0.68	25入	角C吊子付
	M10	亜鉛めっき鋼板ステンレス	3.0×45	0.68	25入	角Ｍ吊子付
	M10	亜鉛めっき鋼板ステンレス	3.2×40	0.68	25入
	M10	亜鉛めっき鋼板ステンレス	4.5×40	0.95	25入
	M10	亜鉛めっき鋼板ステンレス	4.5×50	1.18	25入

ハゼ500 屋切タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
11242	M10	亜鉛めっき鋼板ステンレス	3.0×49	0.46	50入			角Ｃ吊子羽根型補強座金付
11242	M10	亜鉛めっき鋼板ステンレス	3.0×49	0.46	50入			角Ｍ－１吊子羽根型補強座金付

面戸（ハゼ500タイプ）

コード	製品名	重量(kg)	入数	備考

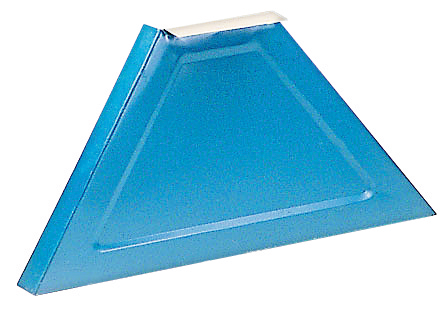

11221	ハゼ500 軒先面戸	0.12	50入

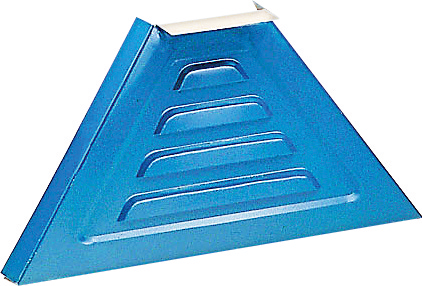

11223	ハゼ500 軒先換気面戸	0.12	50入

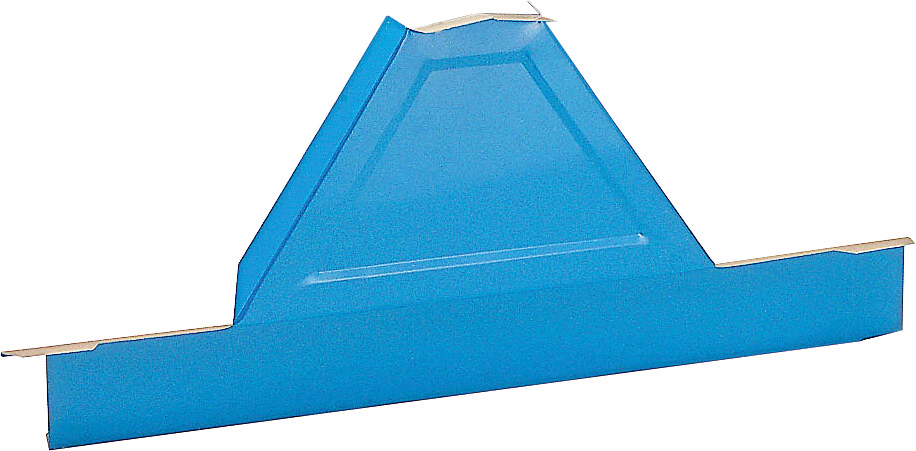

11226A	ハゼ500見切面戸（タレの長さ60mm）	0.35	50入	※タレの長さ200mmまで対応可能

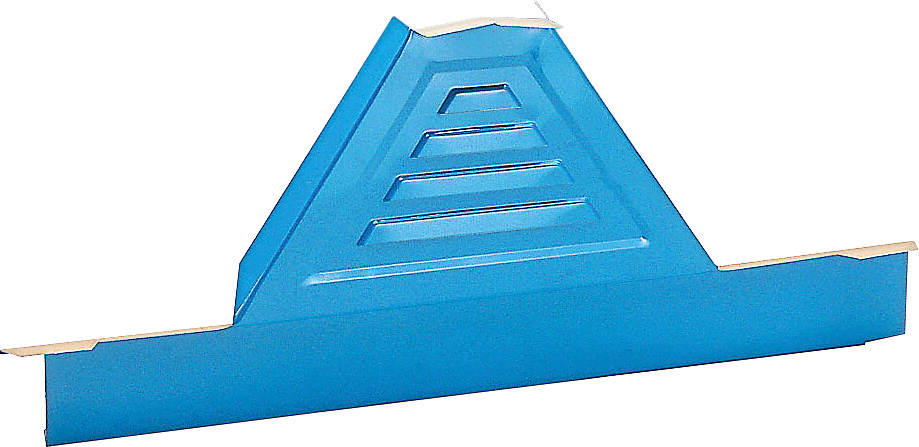

11227A	ハゼ500見切換気面戸（タレの長さ60mm）	0.35	50入	※タレの長さ200mmまで対応可能

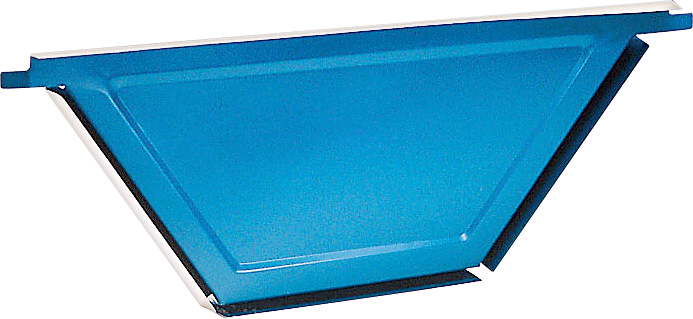

11224	ハゼ500水止面戸	0.39	50入

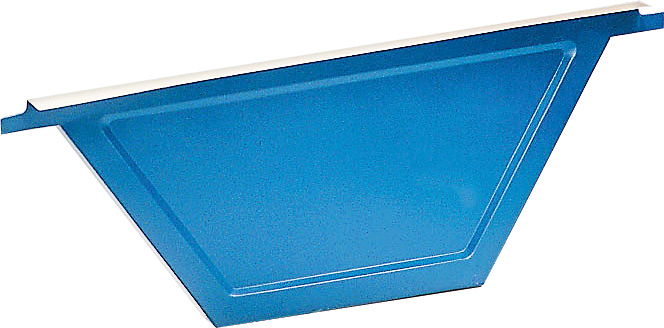

11228	ハゼ500水上面戸	0.38	50入

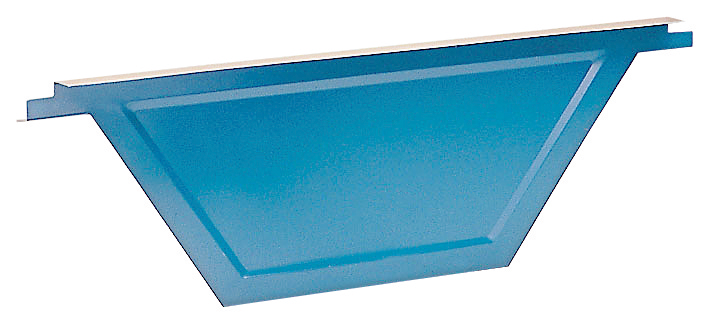

11229	ハゼ500エプロン面戸折り返しナシ	0.23	50入

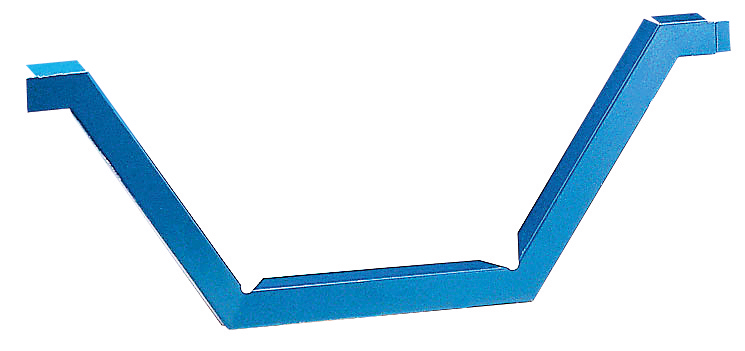

11230	ハゼ500化粧フレーム	0.17	100入

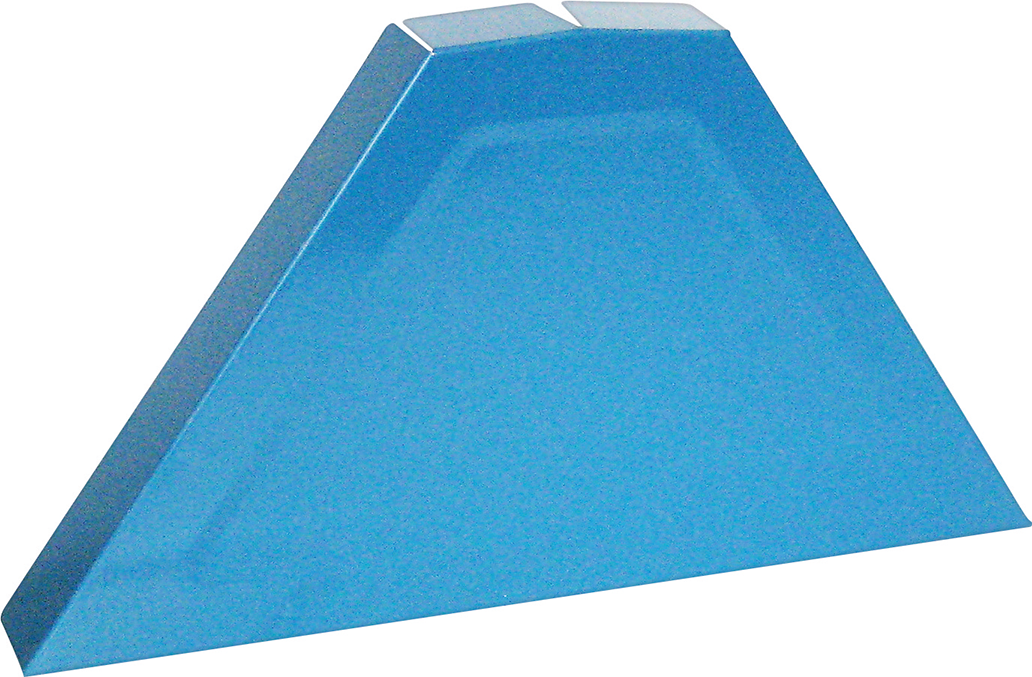

11221	G型ハゼ500軒先面戸	0.12	50入

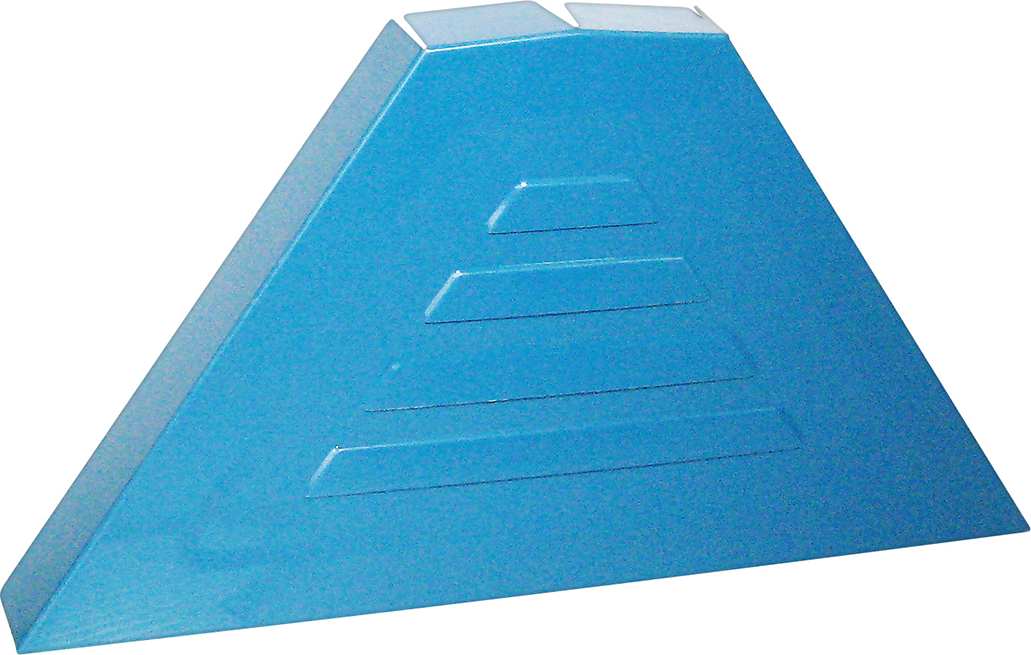

11223	G型ハゼ500軒先換気面戸	0.12	50入

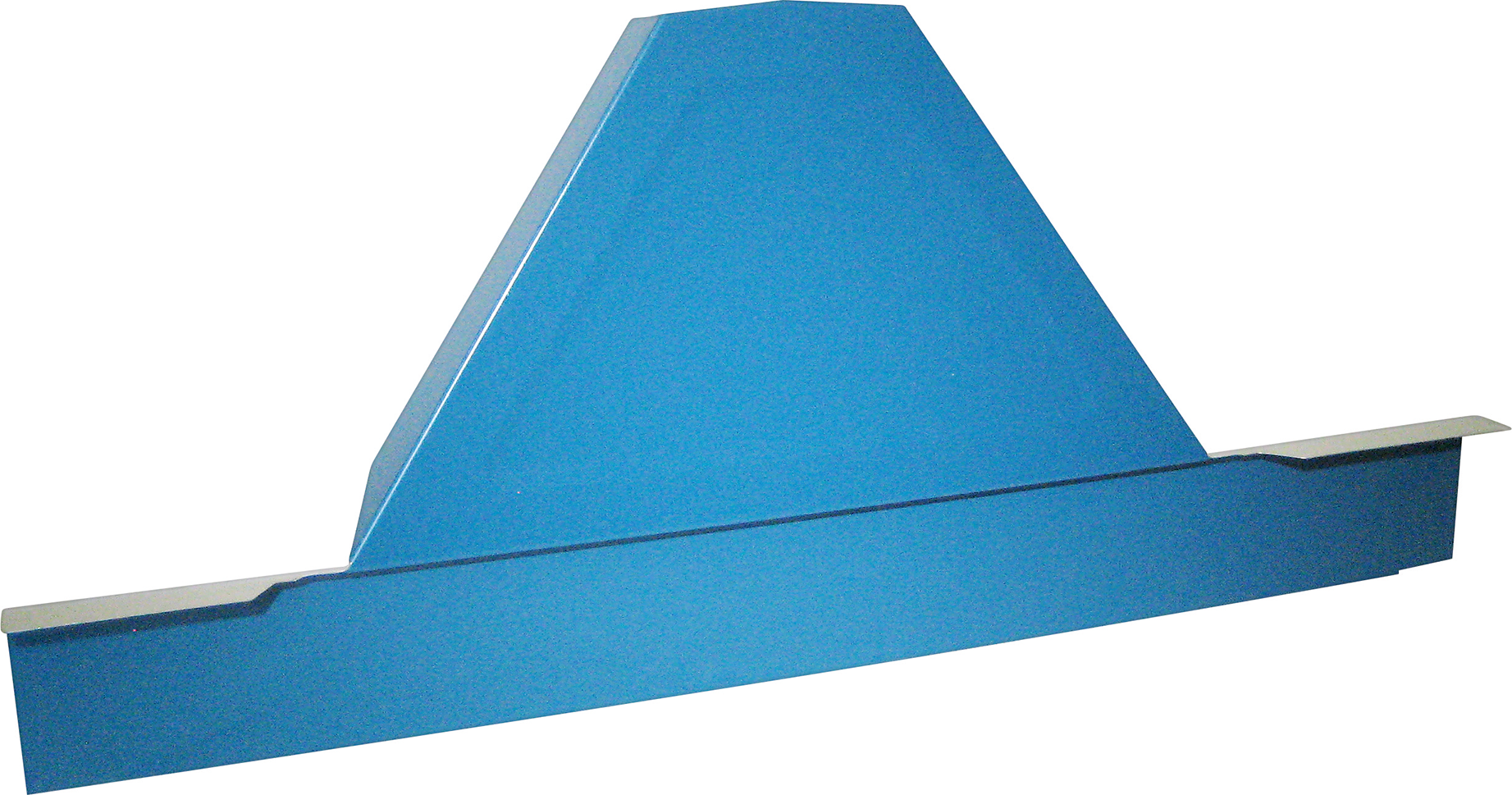

11226B	G型ハゼ500見切面戸（タレの長さ60mm）	0.35	50入	※タレの長さ200mmまで対応可能

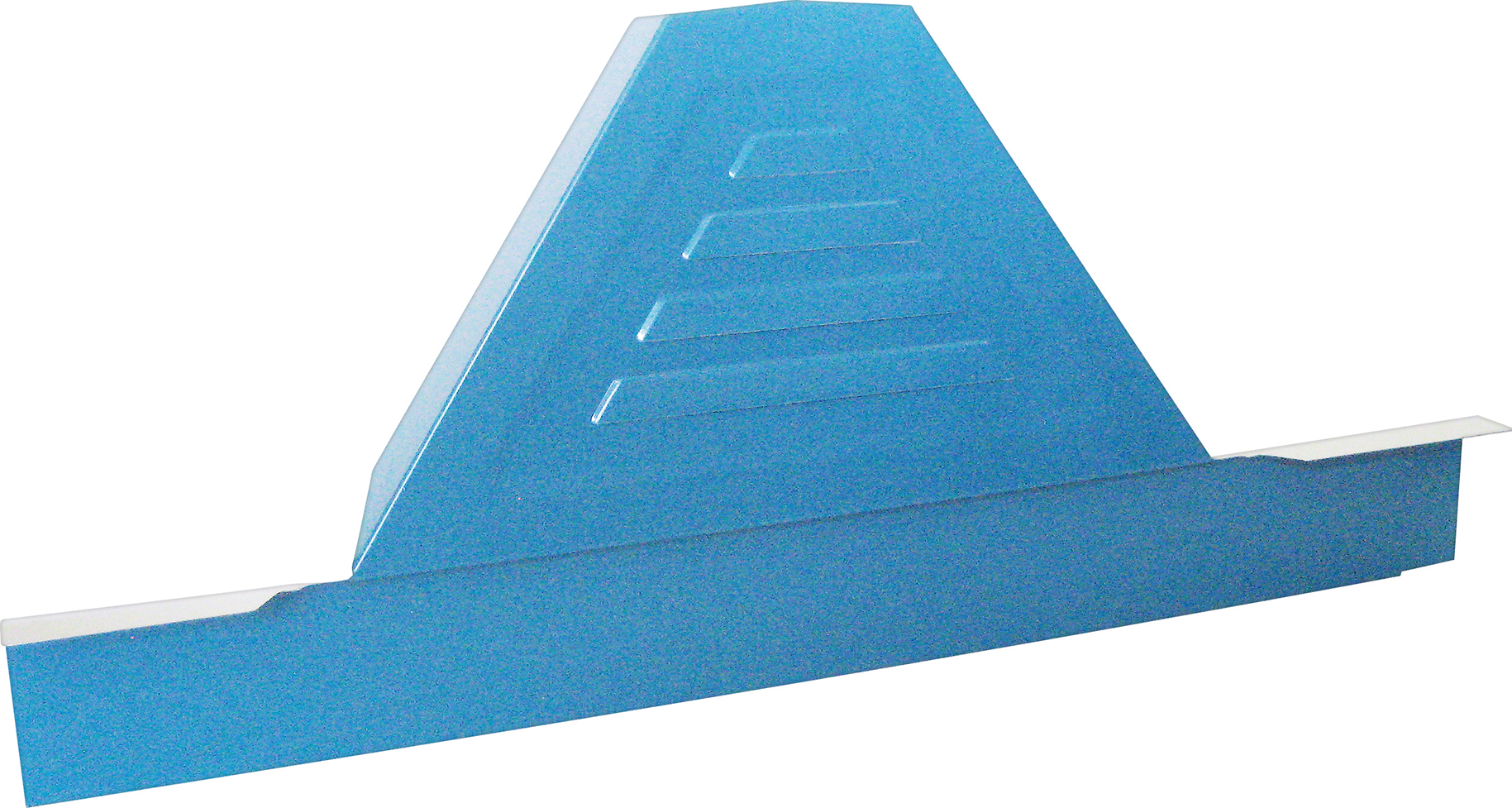

11227B	G型ハゼ500見切換気面戸（タレの長さ60mm）	0.35	50入	※タレの長さ200mmまで対応可能

屋根タイプ　ハゼ600タイプ

ハゼ600タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
11001	M10	亜鉛めっき鋼板ステンレス	2.5×38	0.73	30入
11001	M10	亜鉛めっき鋼板ステンレス	3.2×38	0.73	30入			※3.2×38はステンレス材での製作不可。

ハゼ600 棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
11081	M10	亜鉛めっき鋼板ステンレス	2.5×38	0.73	30入
11081	M10	亜鉛めっき鋼板ステンレス	3.2×38	0.73	30入			※3.2×38はステンレス材での製作不可。

ハゼ600 ケラバ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
11011A	M10	亜鉛めっき鋼板	2.5×35	0.29	100入
	M10	亜鉛めっき鋼板	2.5×35	0.29	100入	吊子付
	M10	亜鉛めっき鋼板	3.2×38	0.4	100入

ハゼ600 ケラバ吊子穴ナシ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
11011B	M10	亜鉛めっき鋼板	2.5×35	0.29	100入
11011B	M10	亜鉛めっき鋼板	3.2×38	0.4	100入

ハゼ600 屋切タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
11041	M10	亜鉛めっき鋼板	3.0×38	0.31	100入			中間吊子付
11041	M10	亜鉛めっき鋼板	3.0×38	0.31	100入			吊子付

面戸（ハゼ600タイプ）

コード	製品名	重量(kg)	入数
11020A	ハゼ600 軒先面戸爪付	0.08	100入

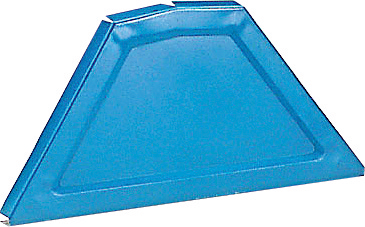

11021B	ハゼ600 軒先面戸爪ナシ	0.08	100入
11022A	ハゼ600 軒先換気面戸爪付	0.08	100入

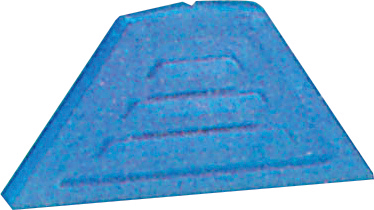

11023B	ハゼ600 軒先換気面戸爪ナシ	0.08	100入

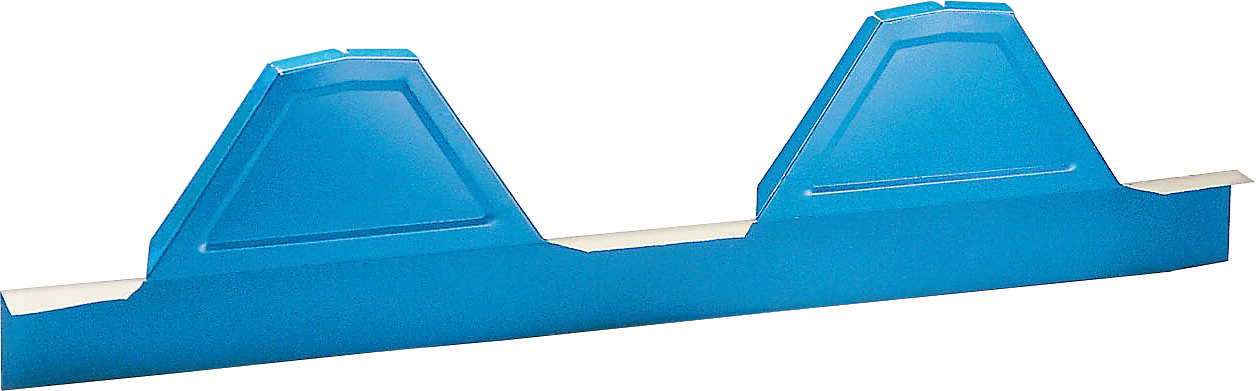

11026	ハゼ600見切面戸（タレの長さ50mm）	0.28	50入

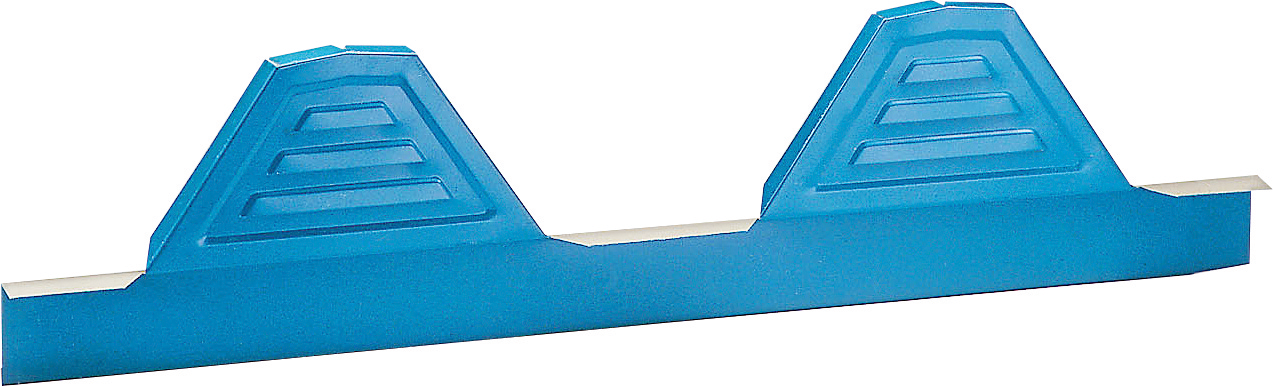

11027	ハゼ600見切換気面戸（タレの長さ50mm）	0.28	50入

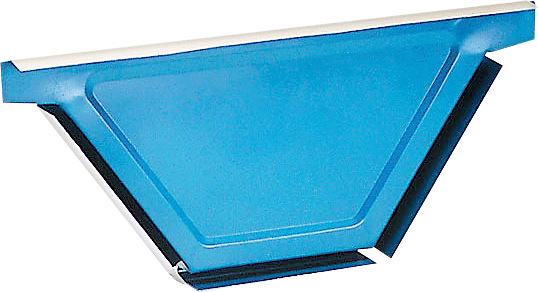

11024	ハゼ600水止面戸	0.16	100入

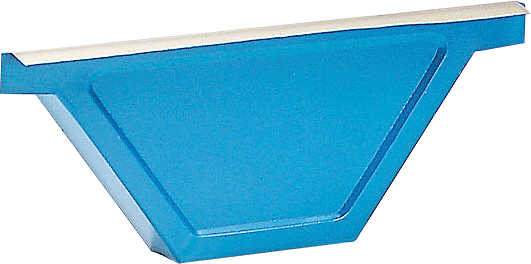

11028	ハゼ600水上面戸	0.12	100入

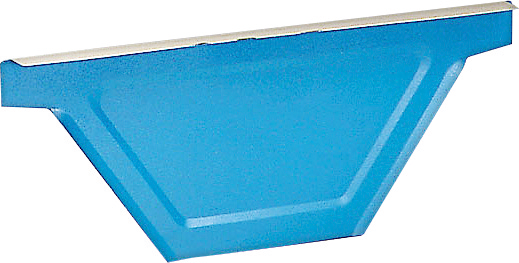

11029	ハゼ600エプロン面戸折り返しナシ	0.1	100入

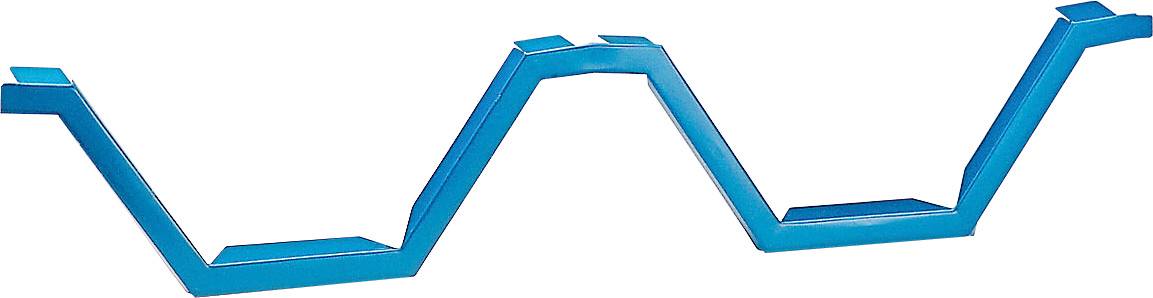

11030	ハゼ600化粧フレーム	0.11	100入

屋根タイプ　新ハゼ600タイプ

新ハゼ600タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10901	M10	亜鉛めっき鋼板	2.5×35	0.6	30入
	M10	亜鉛めっき鋼板	3.0×35	0.69	30入
	M10	亜鉛めっき鋼板	3.2×35	0.74	30入

新ハゼ600 棟用タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数
10981	M10	亜鉛めっき鋼板	2.5×35	0.6	30入
	M10	亜鉛めっき鋼板	3.0×35	0.69	30入
	M10	亜鉛めっき鋼板	3.2×35	0.74	30入

新ハゼ600 ケラバ吊子穴ナシ

コード	材質	板厚(t)×幅	重量(kg)	入数
10911A	亜鉛めっき鋼板	2.5×35	0.27	100入
10911A	亜鉛めっき鋼板	3.2×35	0.28	100入

新ハゼ600 ケラバ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10911B	M10	亜鉛めっき鋼板	2.5×35	0.27	100入
10911B	M10	亜鉛めっき鋼板	3.2×35	0.28	100入

新ハゼ600 屋切タイトフレーム

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
10941	M10	亜鉛めっき鋼板	3.0×35	0.28	100入			ハゼ600中間吊子付
10941	M10	亜鉛めっき鋼板	3.0×35	0.28	100入			角Ｃ吊子羽根型補強座金付

面戸（新ハゼ600タイプ）

コード	製品名	重量(kg)	入数

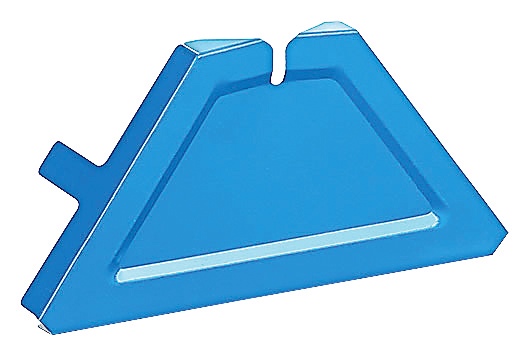

10920A	新ハゼ600 軒先面戸爪付	0.08	100入

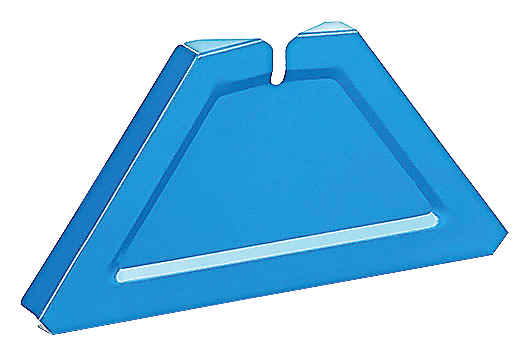

10921B	新ハゼ600 軒先面戸爪ナシ	0.08	100入
10922A	新ハゼ600 軒先換気面戸爪付	0.08	100入
10923B	新ハゼ600 軒先換気面戸爪ナシ	0.08	100入

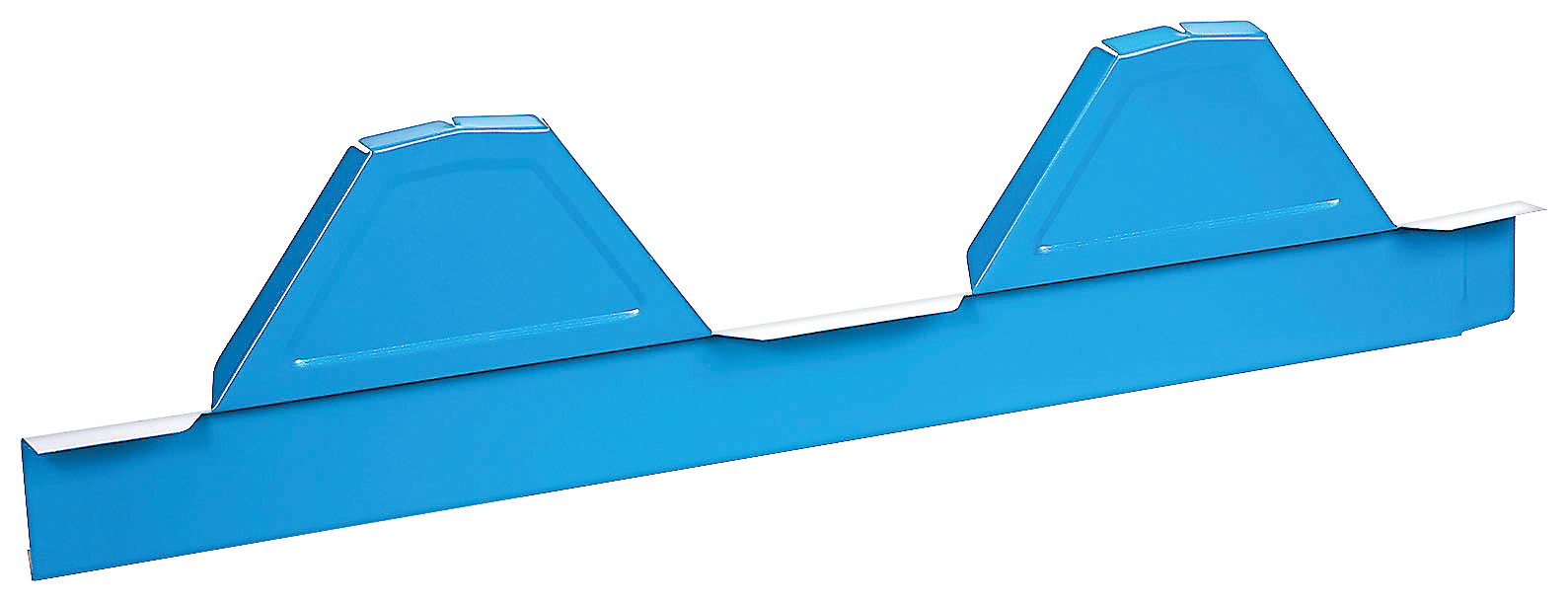

10926	新ハゼ600見切面戸（タレの長さ48mm）	0.28	50入

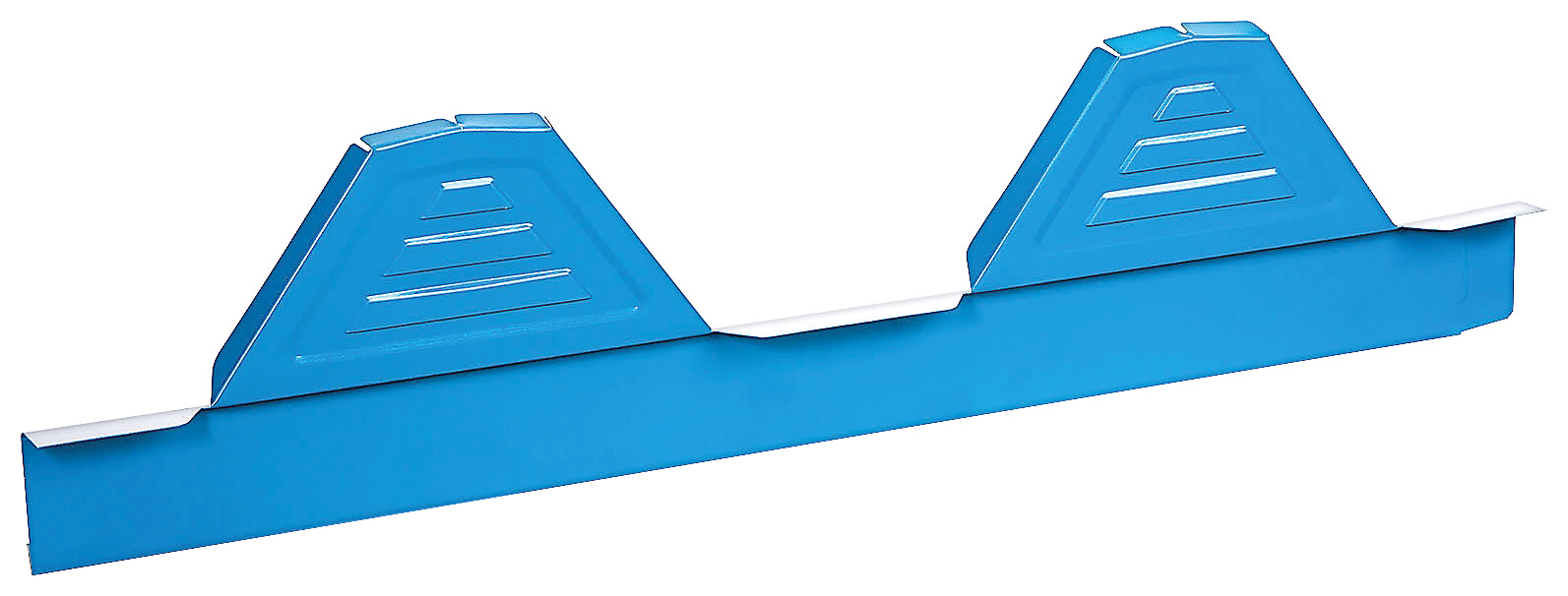

10927	新ハゼ600見切換気面戸（タレの長さ48mm）	0.28	50入

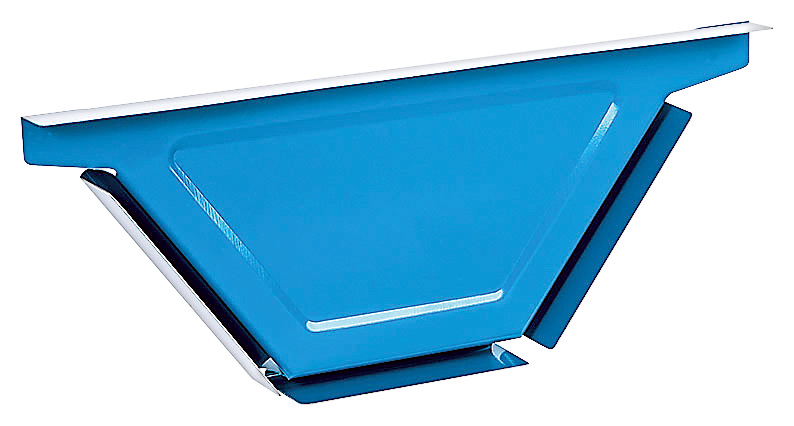

10924	新ハゼ600水止面戸	0.16	100入

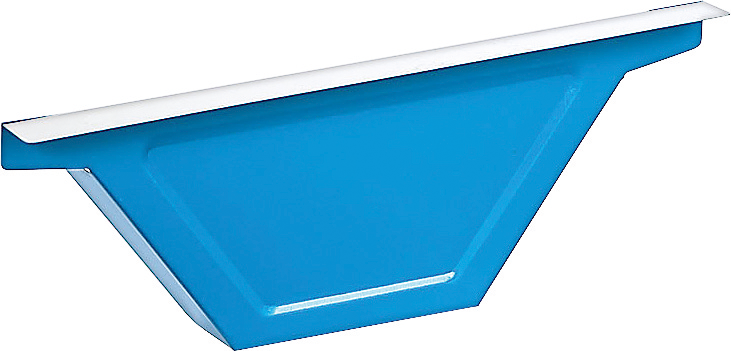

10928	新ハゼ600水上面戸	0.12	100入

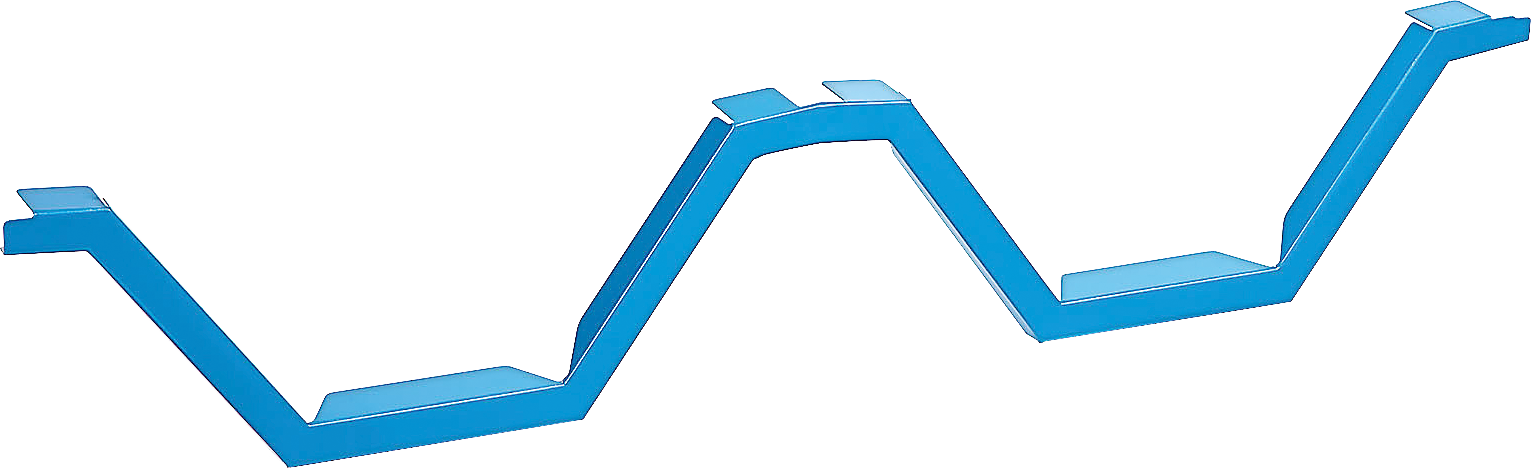

10930	新ハゼ600化粧フレーム	0.11	100入

屋根タイプ　特殊フレーム

補強型タイトフレーム

コード	製品名	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
13350	豪雪用（パイプ）タイトフレーム各種ハゼタイプ		ユニクロ	1.6×□28 2.5×45	0.27	60入
11204	高強度用タイトフレームハゼ500タイプ	M10	亜鉛めっき鋼板	3.2×40	0.2	8～10入	角Ｃ吊子羽根型補強座金付
	高強度用タイトフレームハゼ500タイプ	M10	亜鉛めっき鋼板	3.2×40	0.2	8～10入	角Ｍ-１吊子羽根型補強座金付
	高強度用タイトフレームハゼ600タイプ	M10	亜鉛めっき鋼板	2.5×38		8～10入	角パイプ補強金具付　ハゼ６００吊子・中間吊子付
	高強度用タイトフレームハゼ600タイプ	M10	亜鉛めっき鋼板	3.2×38		8～10入	角パイプ補強金具付　ハゼ６００吊子・中間吊子付
	高強度用タイトフレーム各種ハゼタイプ	M10	亜鉛めっき鋼板	3.2×50	0.27	8～10入

システム天井工法

コード	製品名	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
	NKR-1 システムタイト			4.5×40（25mm高）			NKR吊子羽根型補強座金付
	NKR-1 システムタイト			4.5×40（50mm高）			NKR吊子羽根型補強座金付
	NKR-2 システムタイト			4.5×40（25mm高）			NKR吊子羽根型補強座金付
	NKR-2 システムタイト			4.5×40（50mm高）			NKR吊子羽根型補強座金付
11251A	ハゼ333 システム用タイトフレーム H25	M10	亜鉛めっき鋼板	4.5×40	0.75	35入	角Ｃ吊子羽根型補強座金付
	ハゼ333 システム用タイトフレーム H50	M10	亜鉛めっき鋼板	4.5×40	0.75	35入	角Ｃ吊子羽根型補強座金付
	ハゼ500 システム用タイトフレーム H25	M10	亜鉛めっき鋼板	4.5×40	0.75	35入	角Ｃ吊子羽根型補強座金付
	ハゼ500 システム用タイトフレーム H25	M10	亜鉛めっき鋼板	4.5×40	0.75	35入	角Ｍ-１吊子羽根型補強座金付
	ハゼ500 システム用タイトフレーム H50	M10	亜鉛めっき鋼板	4.5×40	0.75	35入	角Ｃ吊子羽根型補強座金付
	ハゼ500 システム用タイトフレーム H50	M10	亜鉛めっき鋼板	4.5×40	0.75	35入	角Ｍ-１吊子羽根型補強座金付
	NKR-2 テムスシステム H25			3.2×45			NKR吊子付
	NKR-2 テムスシステム H50			3.2×45			NKR吊子付
11251B	ハゼ500 テムスシステム H25	M10	亜鉛めっき鋼板	3.2×45	1.3	12入	角Ｃ吊子羽根型補強座金付
	ハゼ500 テムスシステム H25	M10	亜鉛めっき鋼板	3.2×45	1.3	12入	角Ｍ-１吊子羽根型補強座金付
	ハゼ500 テムスシステム H50	M10	亜鉛めっき鋼板	3.2×45	1.3	12入	角Ｃ吊子羽根型補強座金付
	ハゼ500 テムスシステム H50	M10	亜鉛めっき鋼板	3.2×45	1.3	12入	角Ｍ-１吊子羽根型補強座金付
11251C	ハゼ500 システム用ケラバ H25	M10	亜鉛めっき鋼板	3.2×45	0.8		角Ｃ吊子付
	ハゼ500 システム用ケラバ H25	M10	亜鉛めっき鋼板	3.2×45	0.8		角Ｍ吊子付
	ハゼ500 システム用ケラバ H50	M10	亜鉛めっき鋼板	3.2×45	0.8		角Ｃ吊子付
	ハゼ500 システム用ケラバ H50	M10	亜鉛めっき鋼板	3.2×45	0.8		角Ｍ吊子付
	NKR-2 システム用ケラバ H25	M10	亜鉛めっき鋼板	3.2×45			NKR吊子付
	NKR-2 システム用ケラバ H50	M10	亜鉛めっき鋼板	3.2×45			NKR吊子付

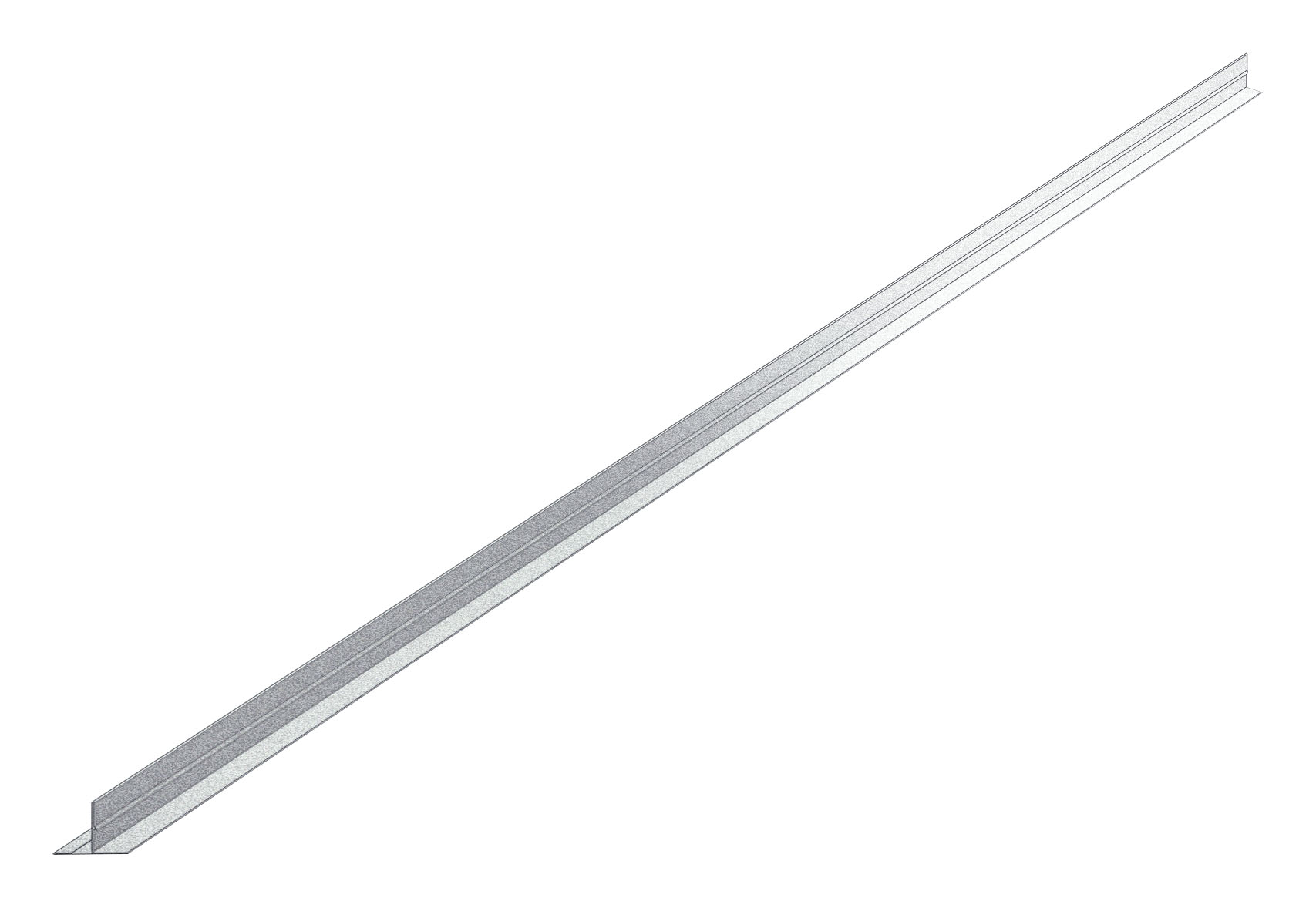

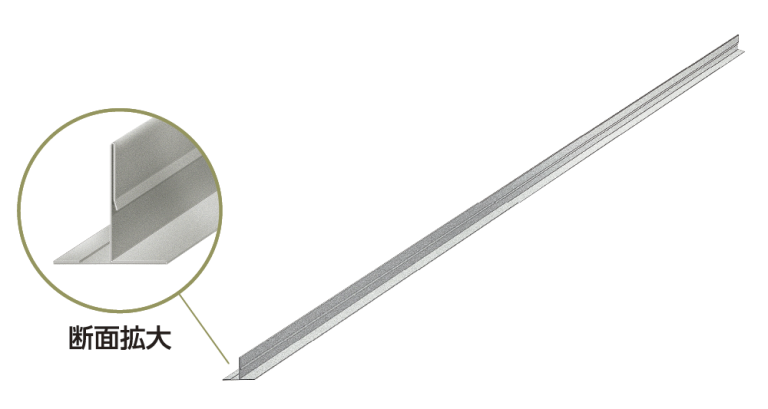

13603	システムジョイナー		カラー鋼板	0.6×55	1/m

縦止吊子用勾配金具

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
13302A	M10	亜鉛めっき鋼板	2.0×40	0.02	100入

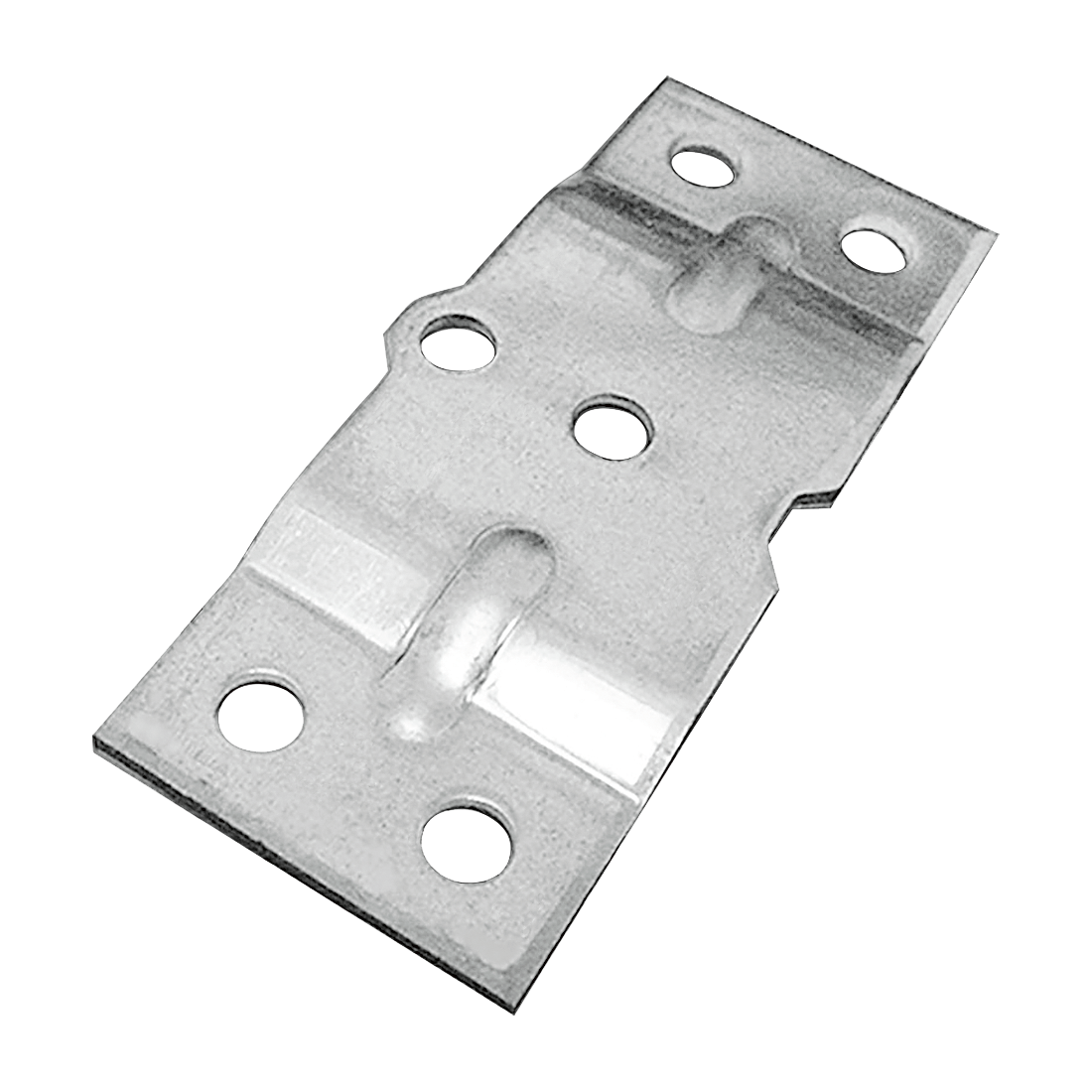

ビス止補強サポーター

コード	画像	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
13302B		M10	亜鉛めっき鋼板	3.2×40	0.09	100入

屋根タイプ　吊子

吊子

製品名	製品図面

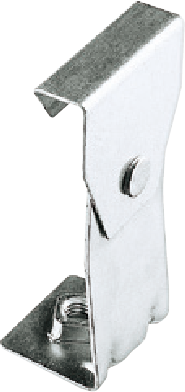

ハゼ600吊子
ハゼ600中間吊子（t＝1.6）
NKR吊子羽根型補強座金付

二重葺工法

屋根タイプ

製品名

屋根タイプ　ハゼ式断熱金具

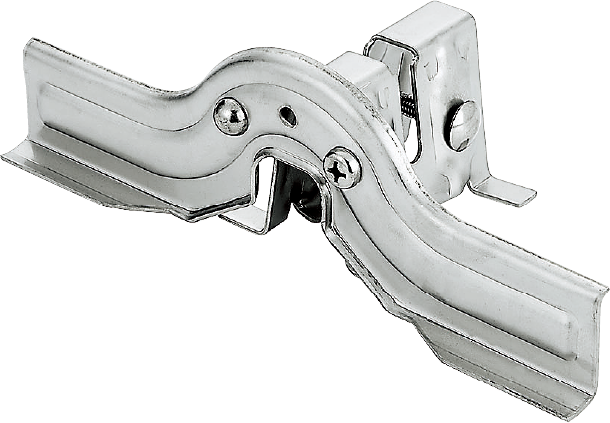

断熱金具SHR 角ハゼ用

コード	重量(kg)	入数	製品図面		備考
16510	0.8	25入			固定用
16510	0.8	25入			スライド用

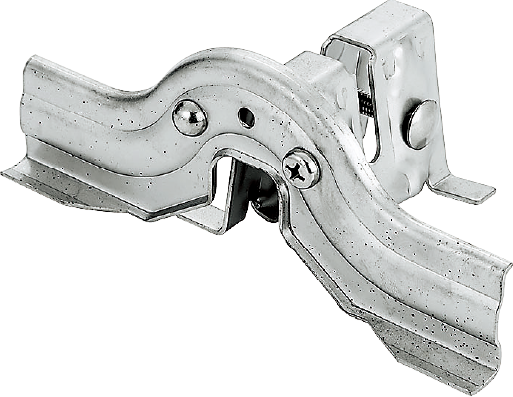

逆葺断熱金具ミラ角ハゼ用

コード	重量(kg)	入数	製品図面		備考
16514	0.6	25入			固定用
16514	0.6	25入			スライド用

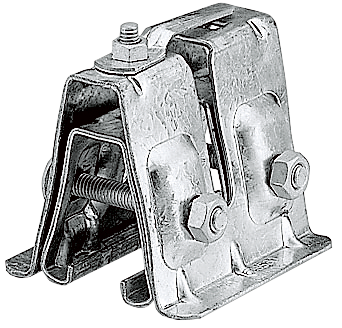

断熱金具HO 丸ハゼ用

コード	重量(kg)	入数	製品図面		備考
16512	0.6	25入			固定用
16512	0.6	25入			スライド用

断熱金具DR3 角ハゼ用

コード	重量(kg)	入数	製品図面		備考
16513	0.6	25入			固定用
16513	0.6	25入			スライド用

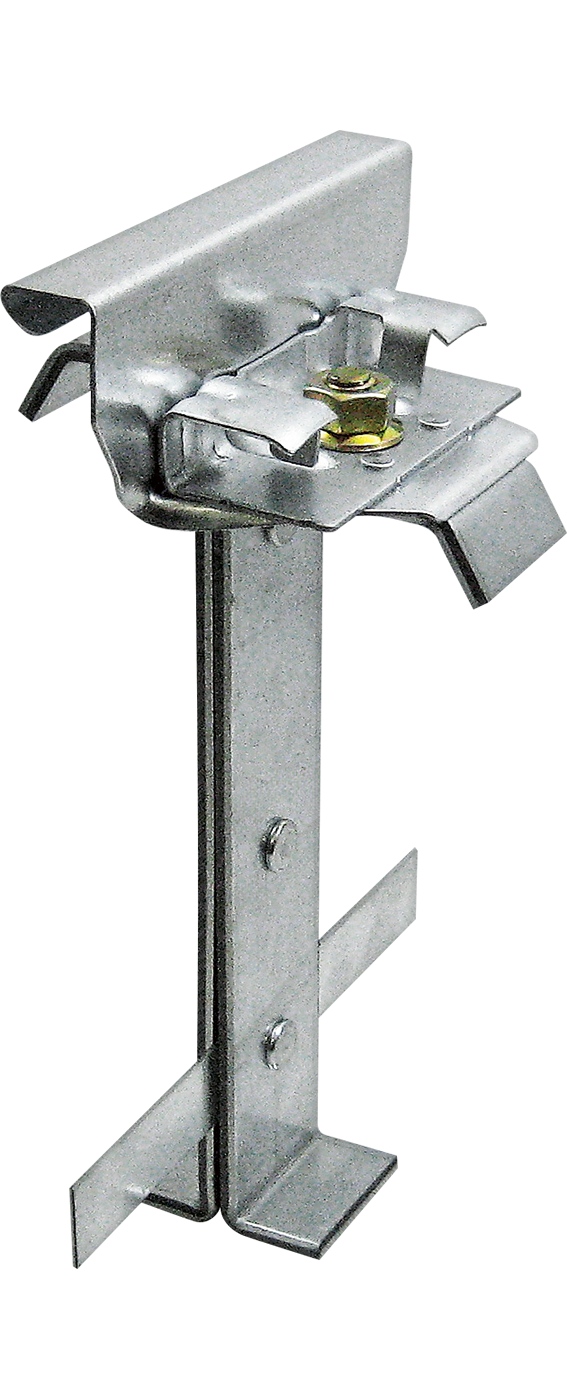

断熱金具シングルB

コード	重量(kg)	入数	製品図面
10933	0.6	30入

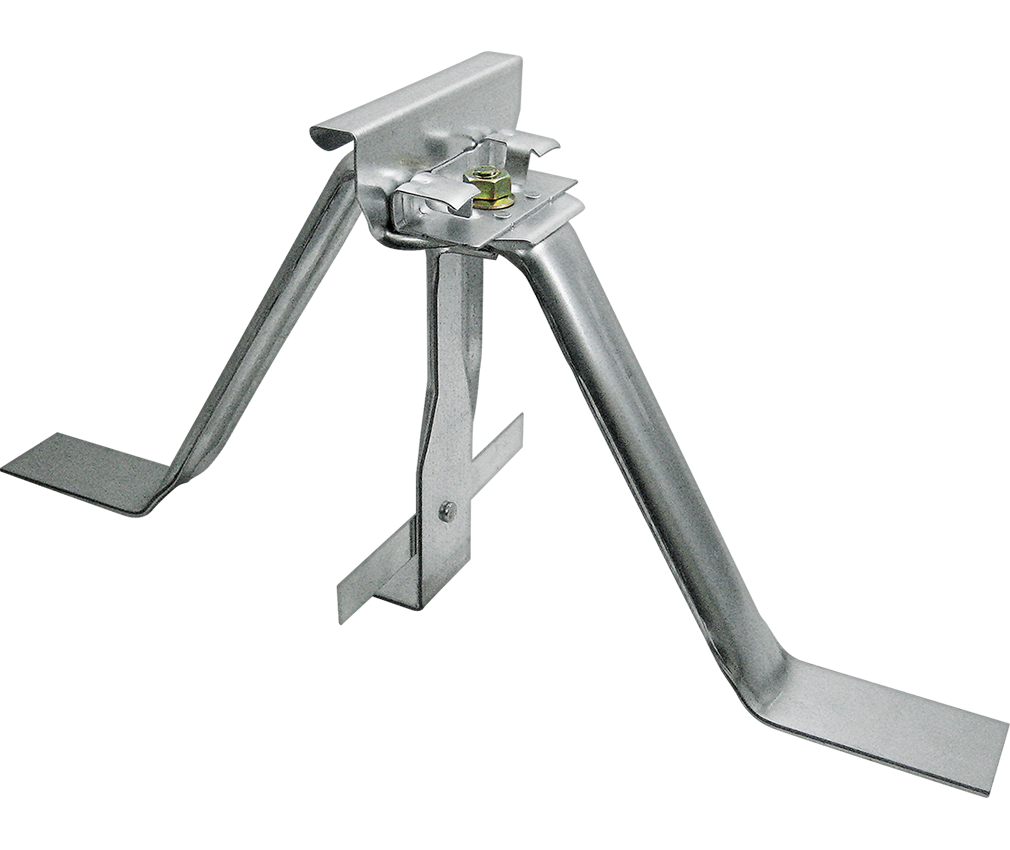

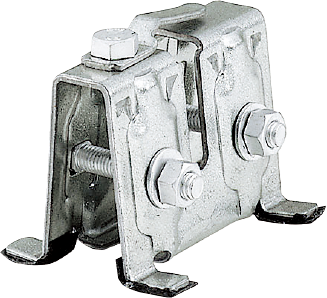

断熱金具ダブルB

コード	重量(kg)	入数	製品図面
10932	0.77	30入

断熱金具Z50 角ハゼ用

コード	重量(kg)	入数	製品図面		備考
16520A	0.36	40入
16520A	0.36	40入			スライド用

断熱金具SK50 丸ハゼ用

コード	重量(kg)	入数	製品図面
16520B	0.6	40入

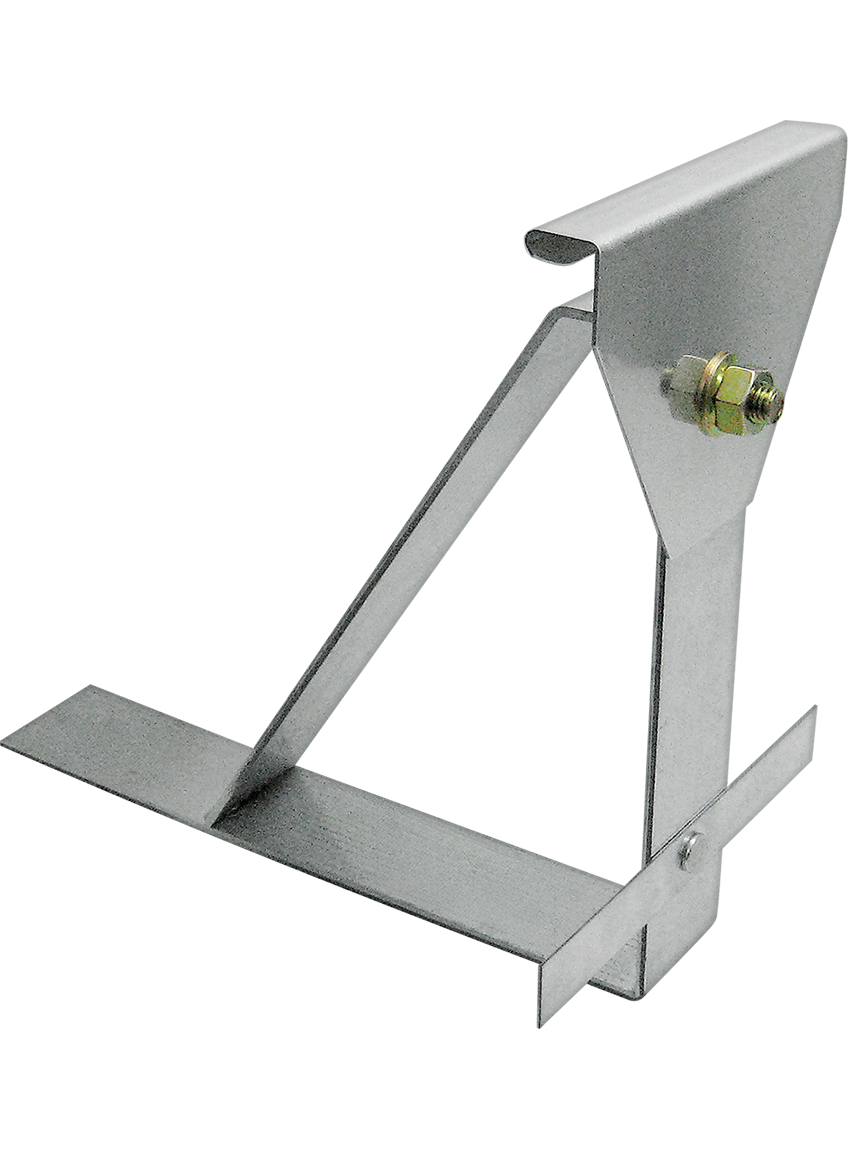

ケラバサポーター

コード	重量(kg)	入数	製品図面		備考
13303A	0.3	60入
13303A	0.3	60入			ハゼ３型用

ケラバアシスト

コード	重量(kg)	入数	製品図面		備考
13303B	0.14	25入			Ｖ-２用
13303B	0.14	25入			ハゼ500用

ケラバ用断熱金具右用・左用

コード	製品名	重量(kg)	入数	備考
11234	ハゼ500ケラバ用断熱金具（右用）	0.5	25入
	ハゼ500ケラバ用断熱金具（右用）	0.5	25入	スライド用
	ハゼ500ケラバ用断熱金具（左用）	0.5	25入
	ハゼ500ケラバ用断熱金具（左用）	0.5	25入	スライド用

断熱金具S50 角ハゼ用

製品図面		備考

		スライド用

屋根タイプ　ハゼ式葺替金具

葺替金具SK50 丸ハゼ用

コード	重量(kg)	入数	製品図面
16521B	0.55	40入

葺替金具S50 角ハゼ用

製品図面

葺替金具Z50 角ハゼ用

コード	重量(kg)	入数	製品図面
16521A	0.325	40入

葺替金具 H100

コード	重量(kg)	入数	製品図面
13307	0.58	30入

葺替金具（ビス止用）

コード	製品名	板厚(t)×幅	重量(kg)	入数
	NKR-1 葺替金具	2.5×45
	NKR-2 葺替金具	2.5×45
11273	ハゼ333葺替金具		0.29	25入
	ハゼ500葺替金具	3.0×45
	ハゼ600葺替金具	3.0×40

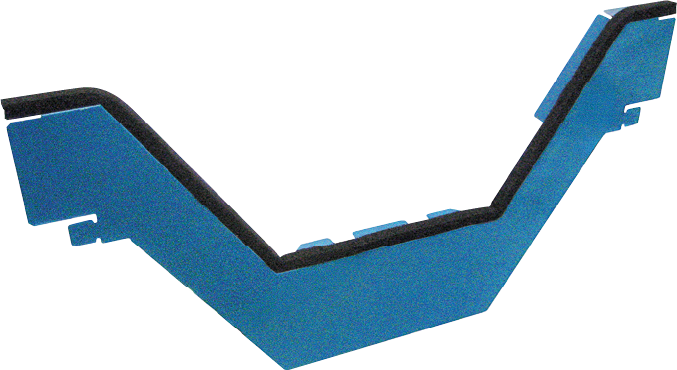

二重葺替面戸（先付）

コード	製品名	重量(kg)	入数
	葺替面戸 H50
11246A	葺替面戸 H100	0.31	50入
11246B	葺替面戸エプトシーラー付 H100	0.32	15入

屋根タイプ　重ね式葺替金具

150 二重葺タイト H-50・H-100 ボルトナシ穴ナシ

製品名	製品図面
H-50
H-100

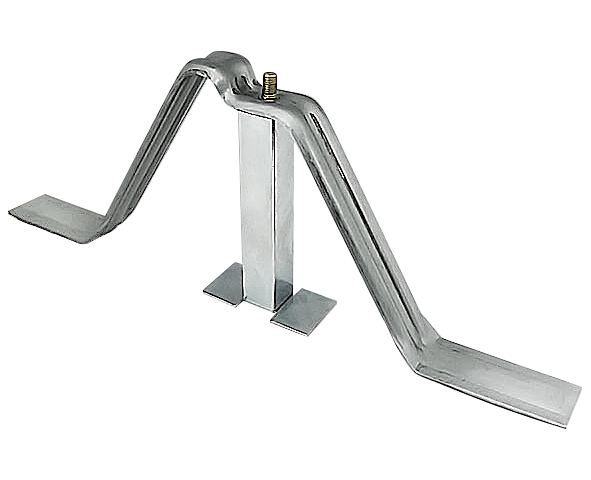

150 二重葺タイト H-50・H-100 ボルト付

コード	製品名	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	備考
10250	H-50	W3/8	亜鉛めっき鋼板	3.0×48	0.29	60入	※特注サイズ対応可能
10252	H-100	W3/8	亜鉛めっき鋼板	3.0×48	0.4	60入	※特注サイズ対応可能
	タイトフレーム2連 H-50

S-60 二重葺タイト H-50・H-100

コード	製品名	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
10450	H-50	W3/8	亜鉛めっき鋼板	3.0×48	0.37	60入			※特注サイズ対応可能
10452	H-100	W3/8	亜鉛めっき鋼板	3.0×48	0.5	60入			※特注サイズ対応可能

550 二重葺タイト H-50・H-100 ボルトナシ穴ナシ

製品名	材質	板厚(t)×幅	製品図面		備考
H-50	亜鉛めっき鋼板	3.0×38			※特注サイズ対応可能
H-100	亜鉛めっき鋼板	3.0×38			※特注サイズ対応可能

550 二重葺タイト H-50・H-100

コード	製品名	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
10350	H-50	W3/8	亜鉛めっき鋼板	3.0×38	0.28	60入			※特注サイズ対応可能
10352	H-100	W3/8	亜鉛めっき鋼板	3.0×38	0.4	60入			※特注サイズ対応可能

面戸（二重葺）

コード	製品名	重量(kg)	入数

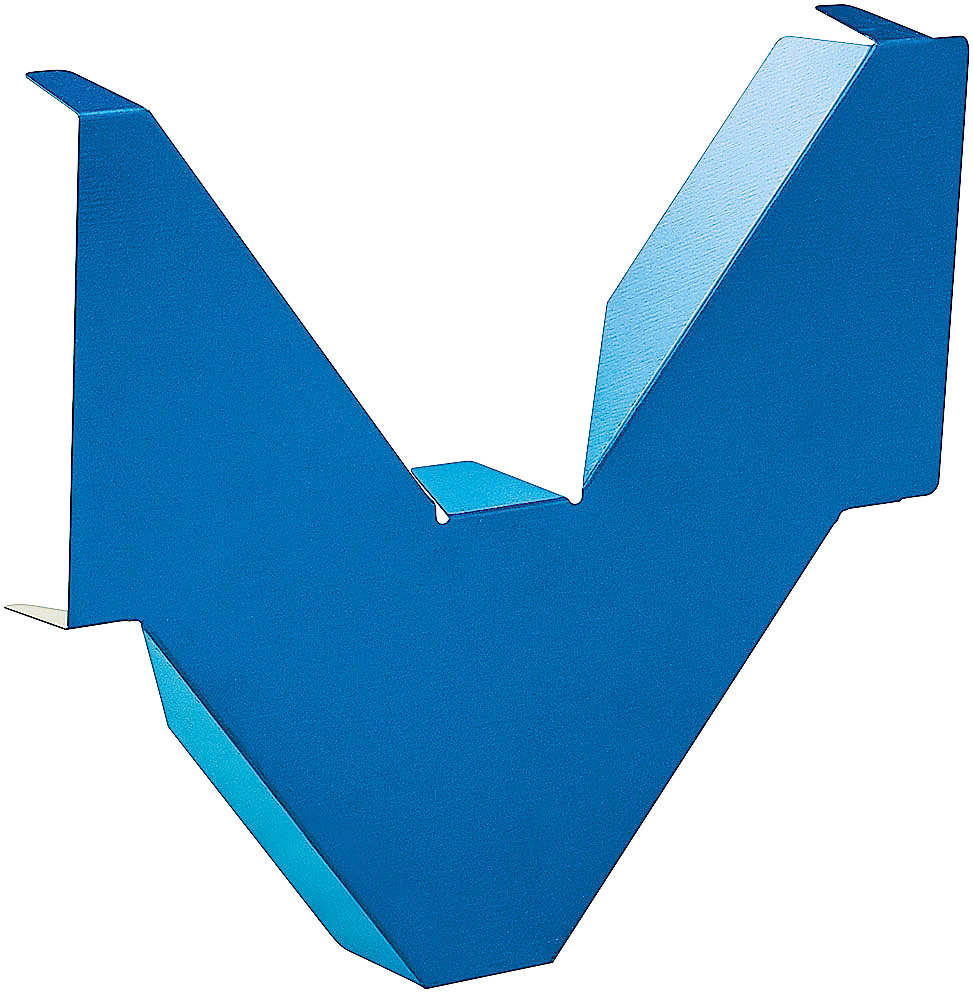

10144	88 二重葺面戸 H-100	0.17	150入

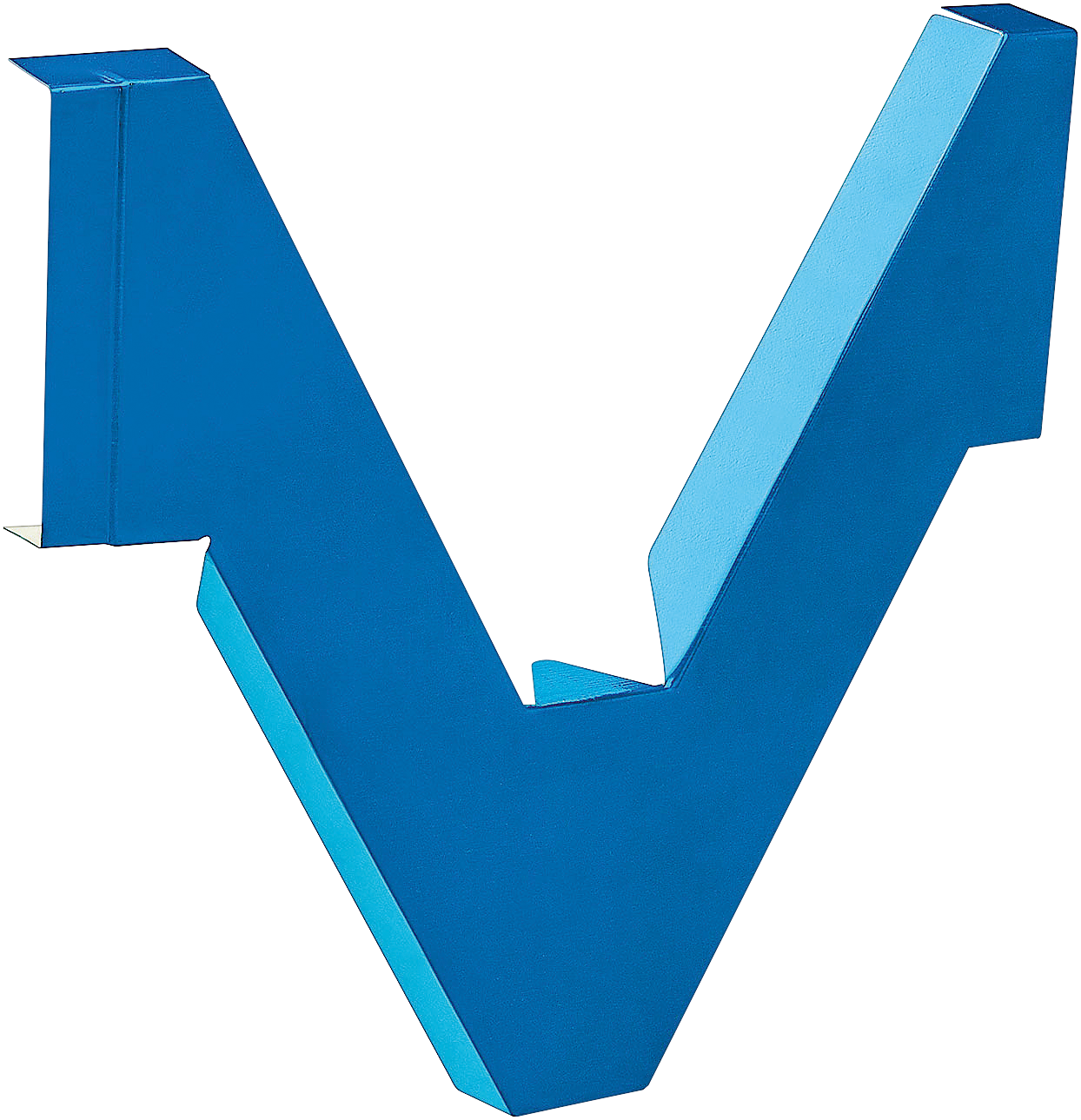

10244	150 二重葺面戸 H-100	0.22	100入
	NKR-2 二重葺面戸 H-50

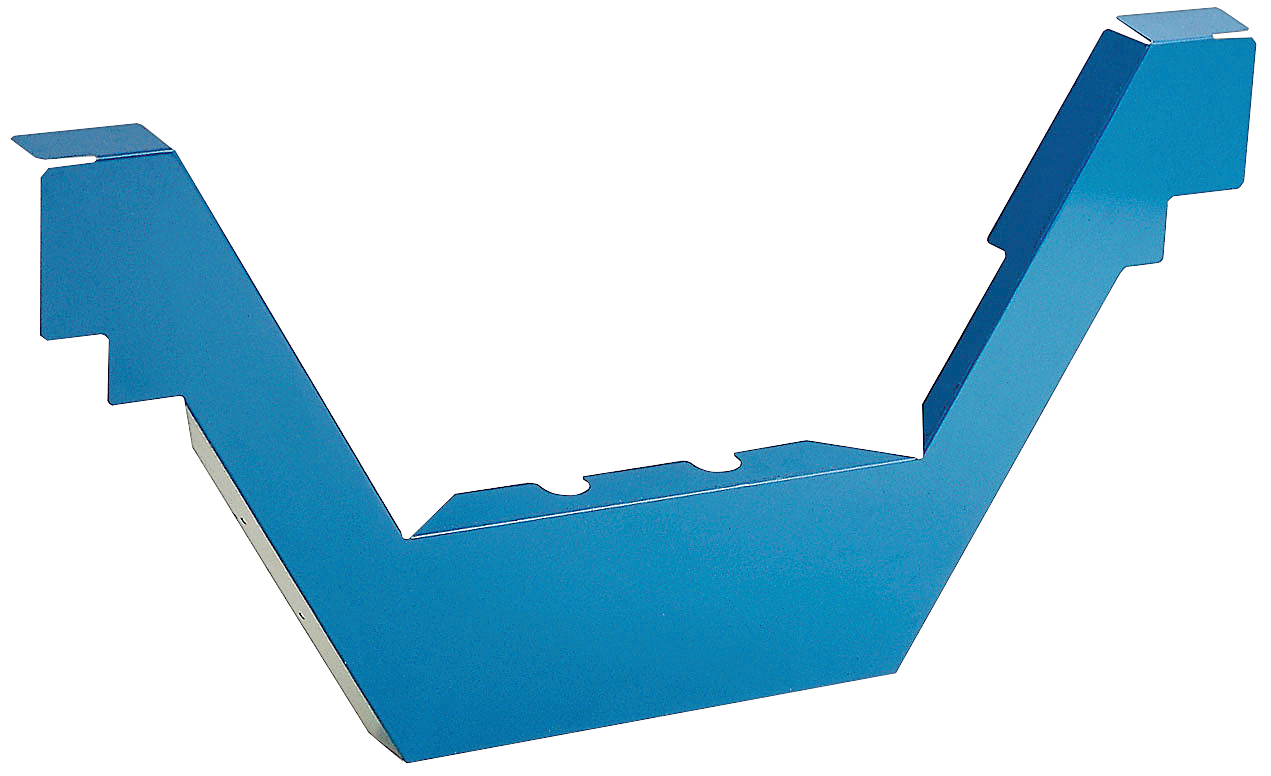

	NKR-2 二重葺面戸 H-100

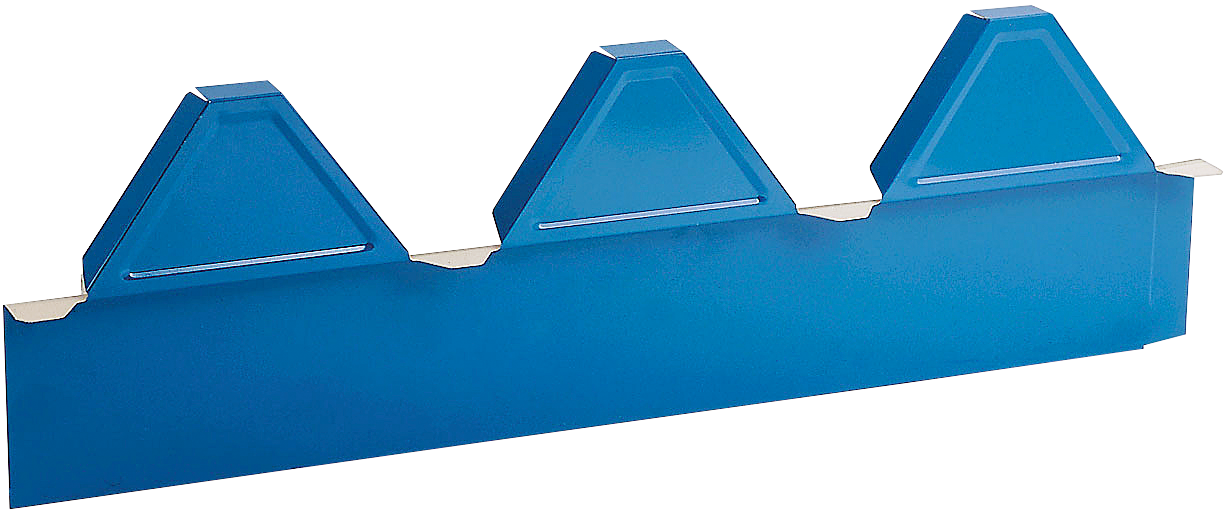

10126	88 見切面戸タレ長 H100～H140・H150～H200	0.48 0.59	30入 20入
10226	150 見切面戸（タレ長さ55.5mm～200mm）	0.5 0.54	30入

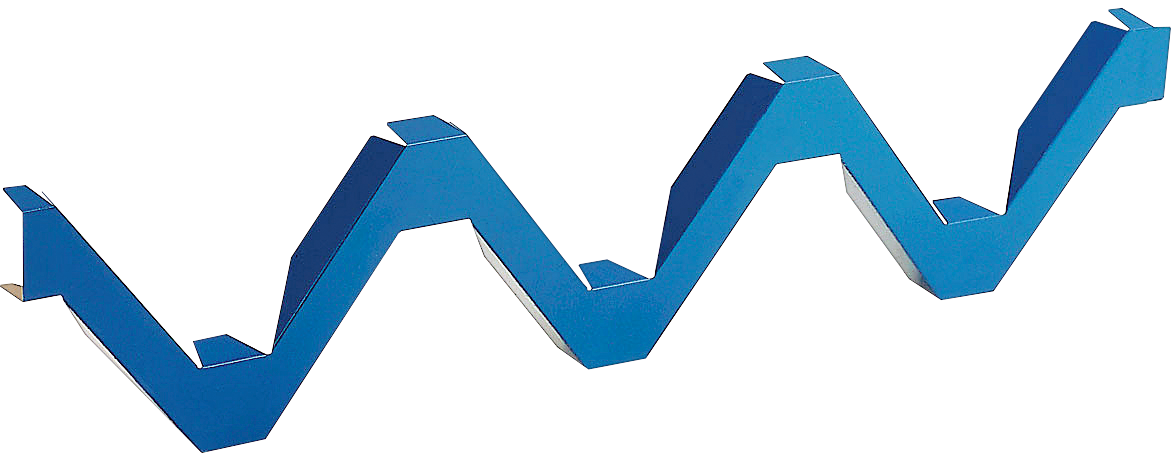

10145	88 二重葺面戸三連 H-43	0.2	50入

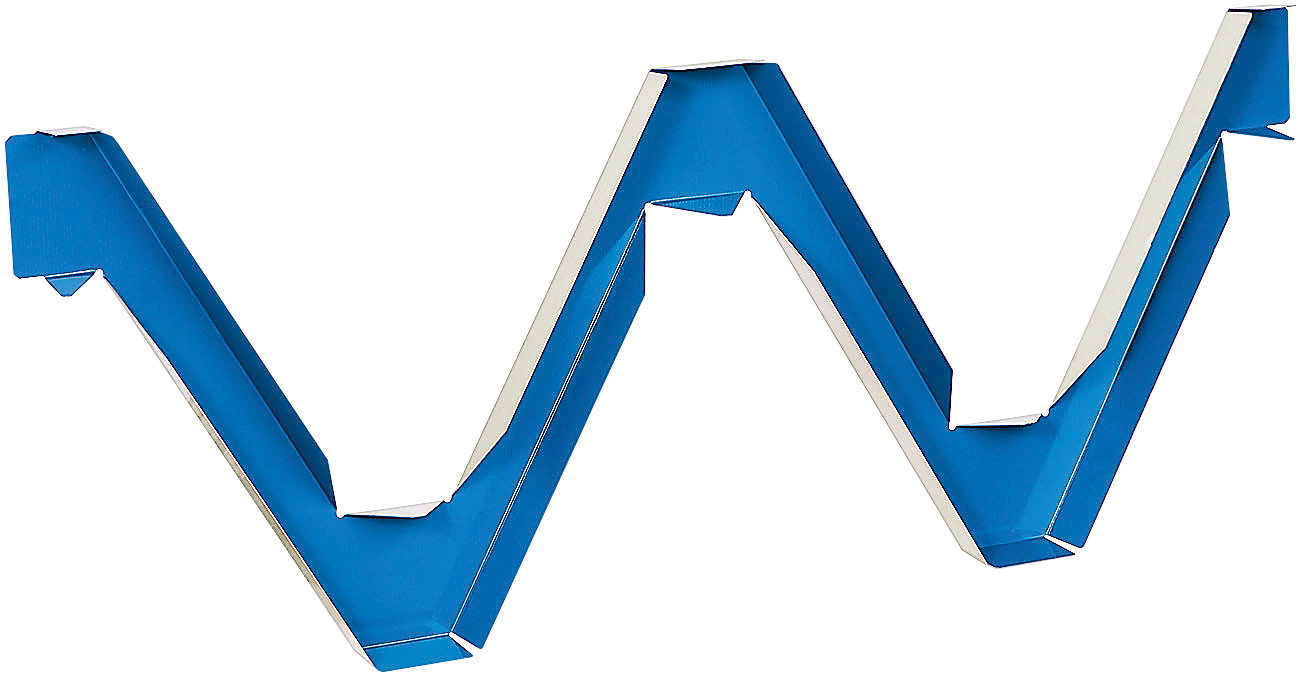

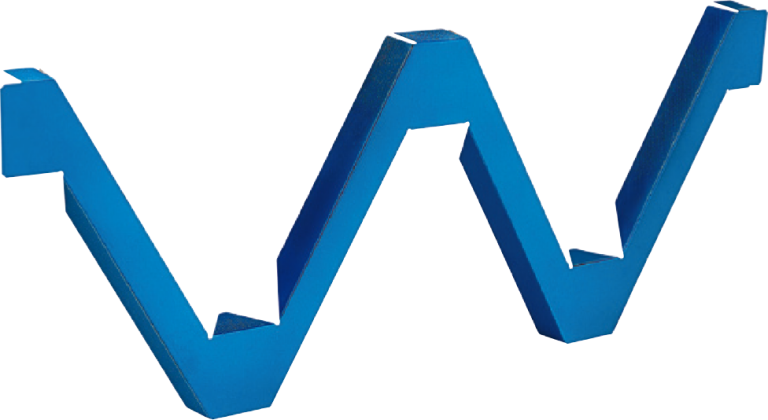

0245	150 二重葺面戸二連 H-50	0.43	100入

88 二重葺タイトフレーム三連1型 H-43

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10154	W5/16	亜鉛めっき鋼板	2.3×29	0.53	50入

88 二重葺タイトフレーム三連2型 H-60 葺替タイプ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10158A	W5/16	亜鉛めっき鋼板	2.5×40	1.02	20入

88 二重葺タイトフレーム三連2型 H-100 断熱タイプ

コード	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面
10158B	W5/16	亜鉛めっき鋼板	2.5×40	1.2	20入

88 二重葺タイト H-43・H-100

コード	製品名	ボルトサイズ	材質	板厚(t)×幅	重量(kg)	入数	製品図面		備考
10150A	H-43	W5/16	亜鉛めっき鋼板	2.3×40	0.17	100入			※特注サイズ対応可能
10150B	H-100	W5/16	亜鉛めっき鋼板	2.3×40	0.25	100入			※特注サイズ対応可能

屋根タイプ　音鳴り低減仕様

スライド吊子

コード	重量(kg)	入数	製品図面		備考
16511	0.8	25入			角Ｃ
16511	0.8	25入			ＮＫＲ

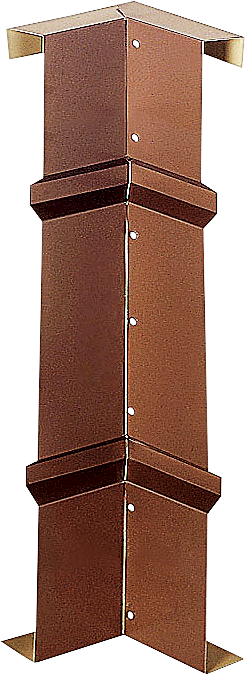

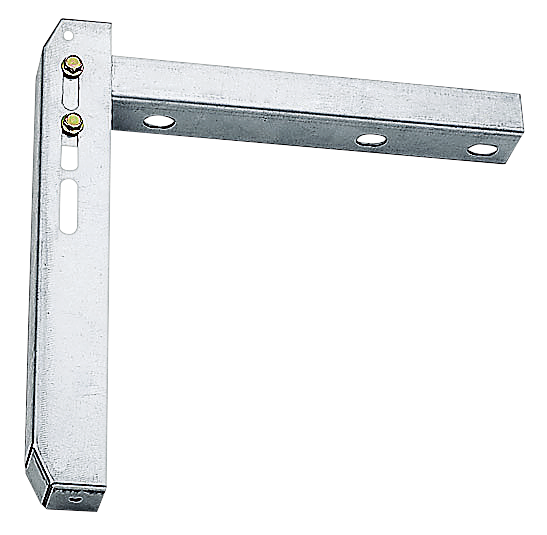

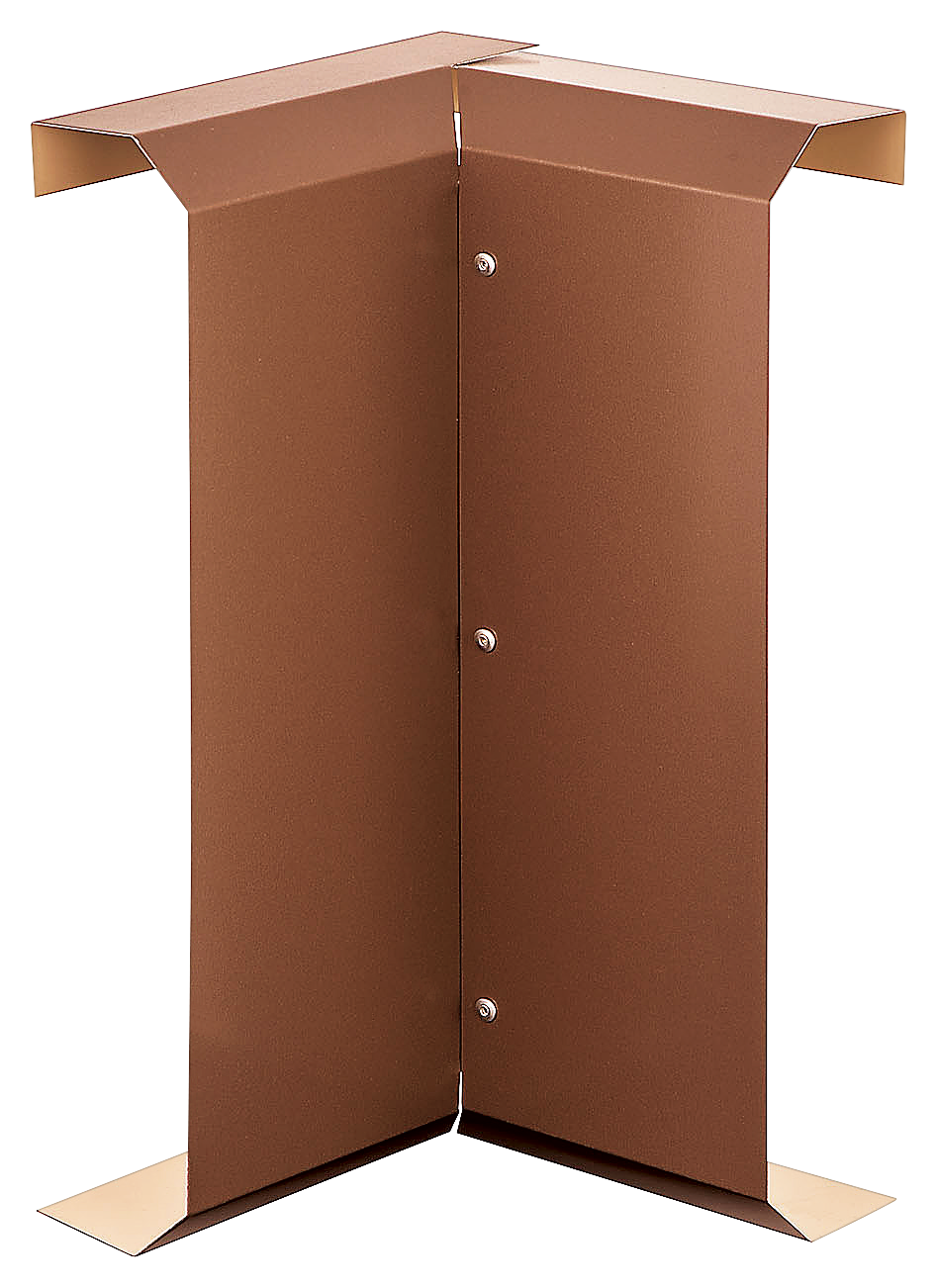

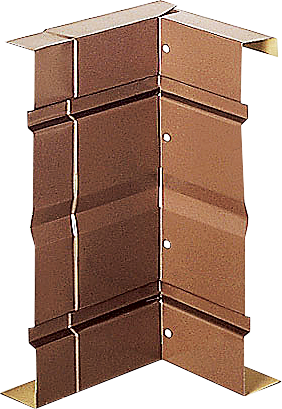

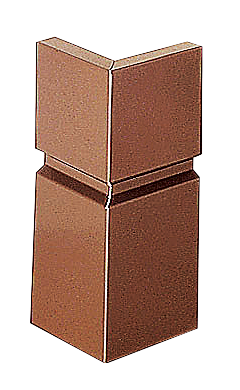

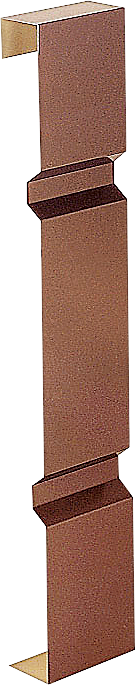

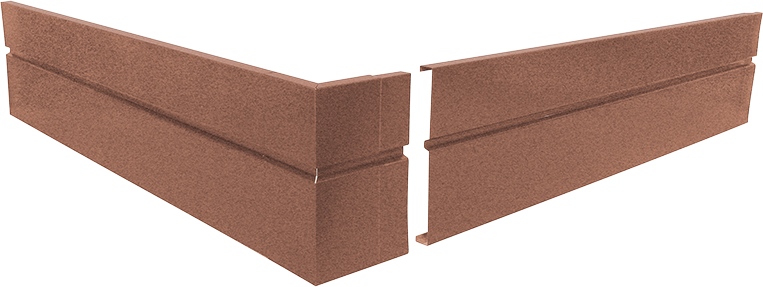

破風パネル

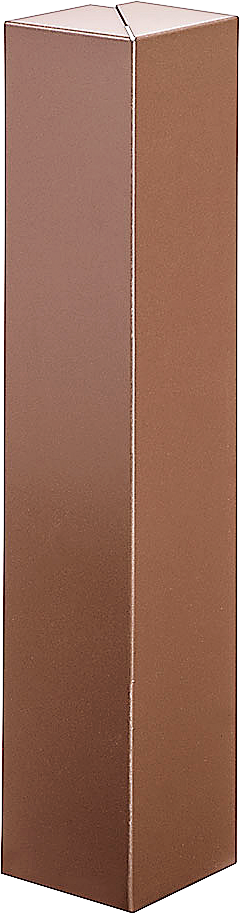

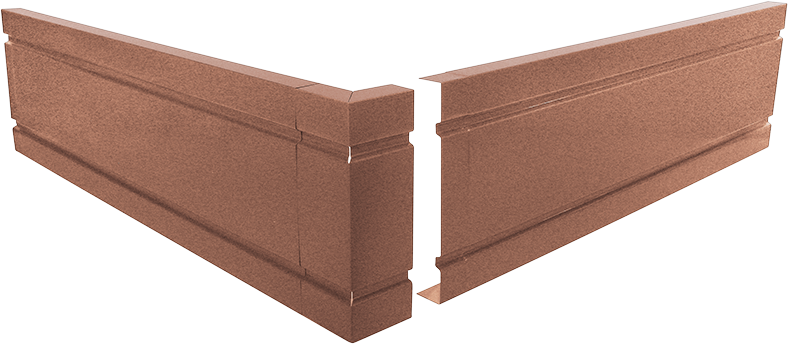

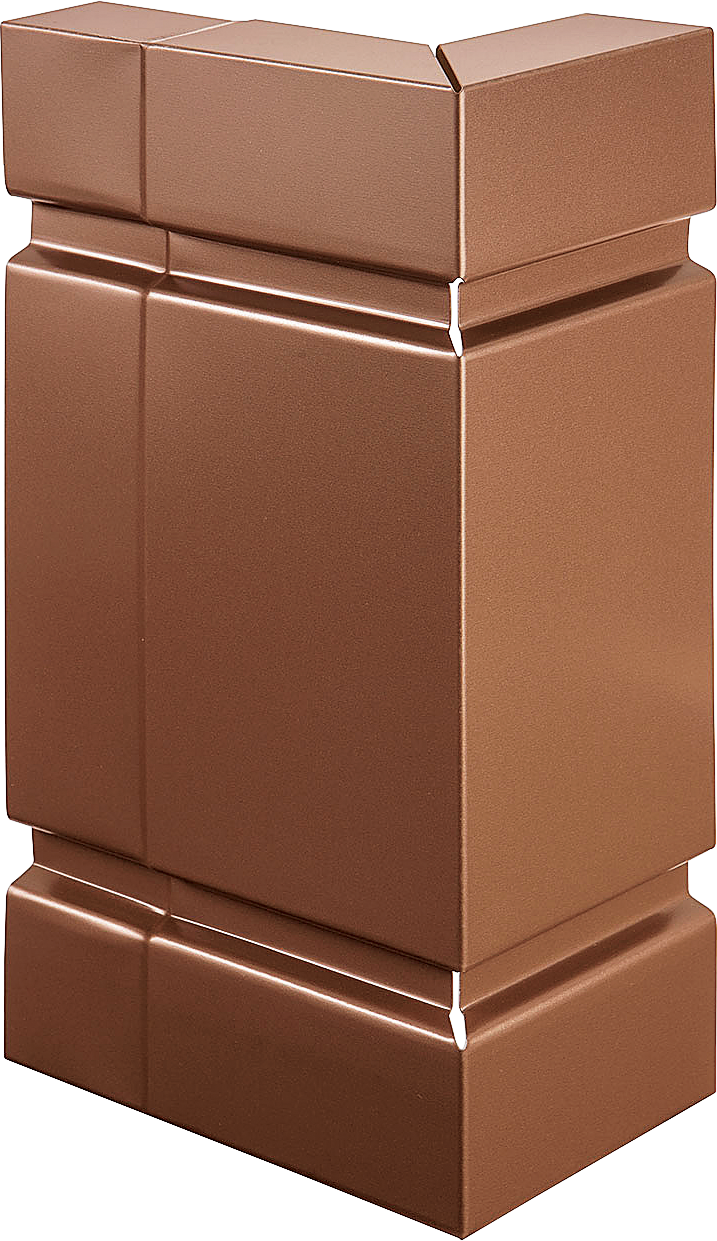

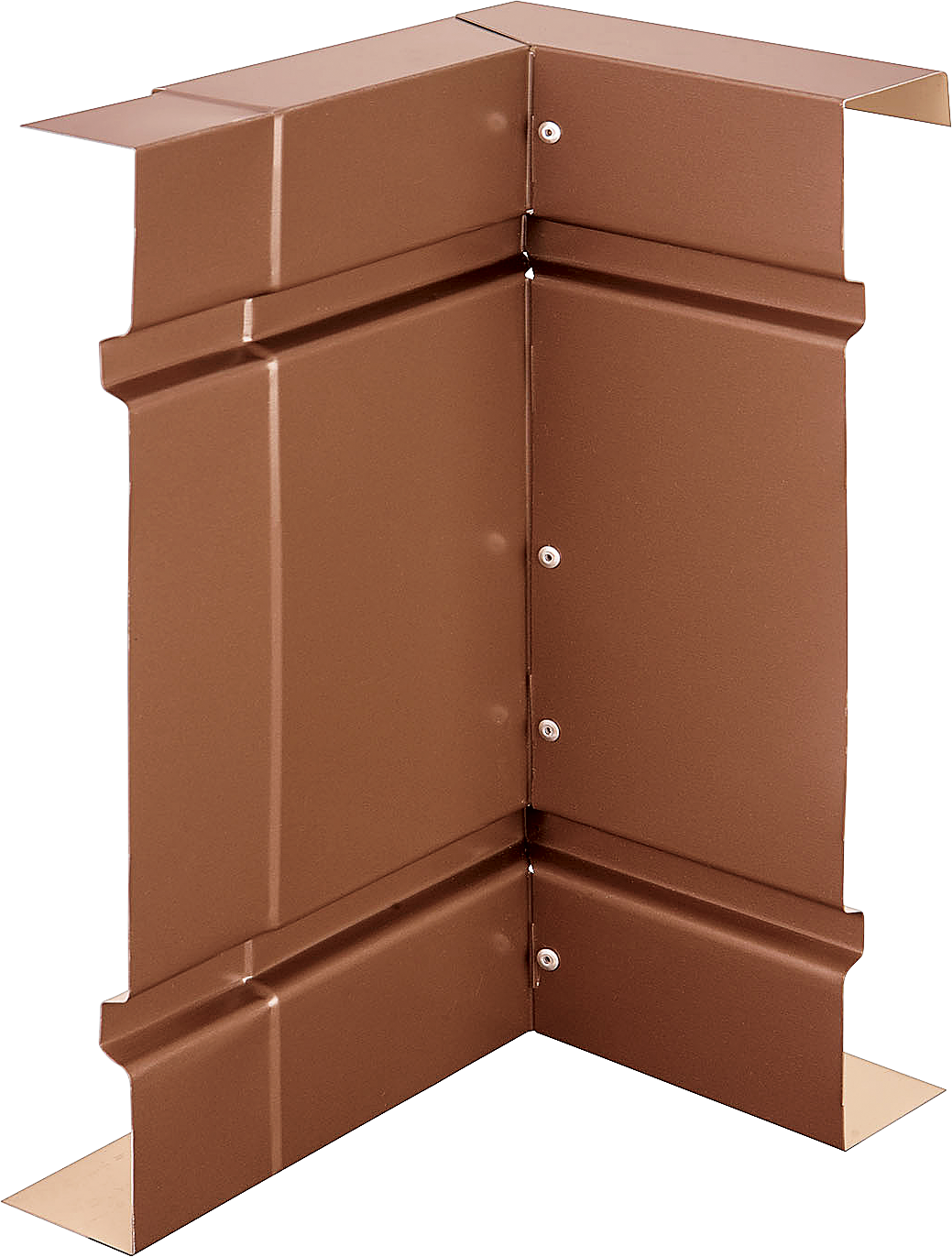

破風パネル（T-300）リブナシ

コード	製品名	サイズ	重量(kg)	入数	備考
13721	破風パネル（T-300）	2050	3.6	6入
13722		2750	4.8	4入
13723		3050	5.3	4入
13724		3650	6.4	4入
13725		4050	7	4入
13726	出隅	100×100	0.6	18入
13726	新出隅	55×55	0.1	50入
13727	入隅	100×100	0.6	8入
13720	取付金具	-	0.6	30入	88用
		-	0.6	30入	150用
		-	0.6	30入	ハゼ1用
		-	0.6	30入	ハゼ2用
		-	0.6	30入	ハゼ3/S-60用

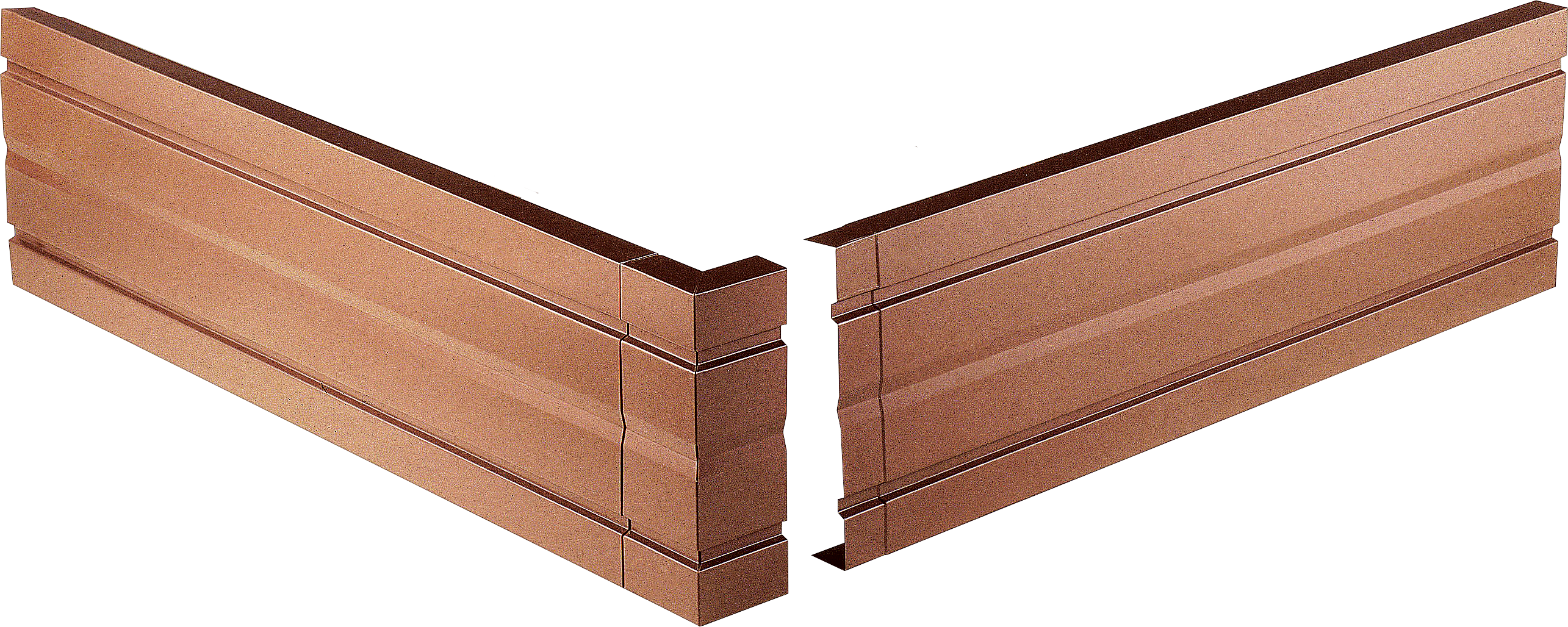

破風パネル（T-300）リブ付

コード	製品名	サイズ	重量(kg)	入数	備考
13711	破風パネル（T-300）リブ付	2050	3.6	6入
13712		2750	4.8	4入
13713		3050	5.3	4入
13714		3650	6.4	4入
13716		4050	7	4入

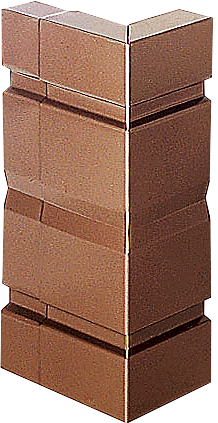

13726	出隅	100×100	0.6	18入
13726	新出隅	55×55	0.1	50入
13717	入隅	100×100	0.6	8入

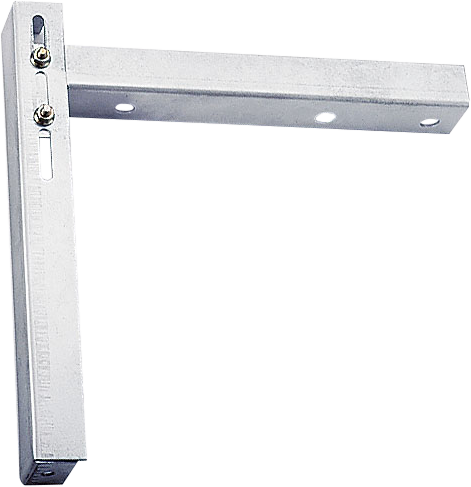

13720	取付金具	-	0.6	30入	88用
		-	0.6	30入	150用
		-	0.6	30入	ハゼ1用
		-	0.6	30入	ハゼ2用
		-	0.6	30入	ハゼ3/S-60用

破風パネル（T-235）

コード	製品名	サイズ	重量(kg)	入数	備考
13701	破風パネル（T-235）	2050	2.6	10入
13702		2750	3.5	6入
13703		3050	3.9	6入
13704		3650	4.6	6入

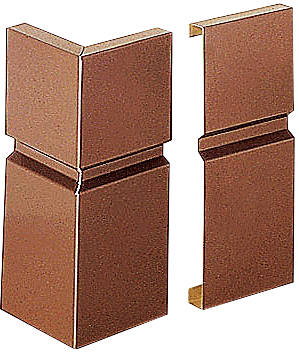

13706	出隅	100×100	0.3	20入

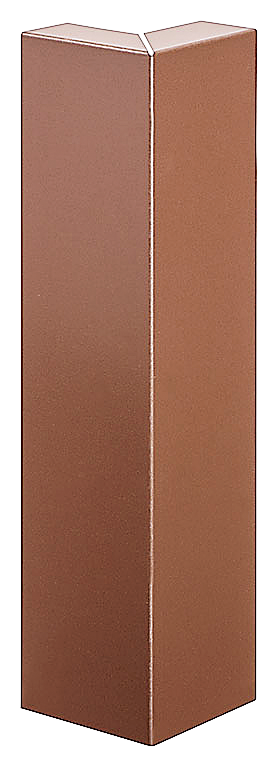

13706	新出隅	55×55	0.15	50入

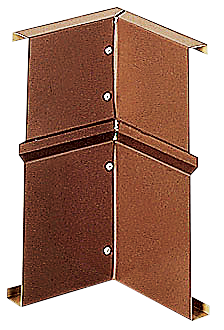

13707	入隅	122×122	0.4	20入

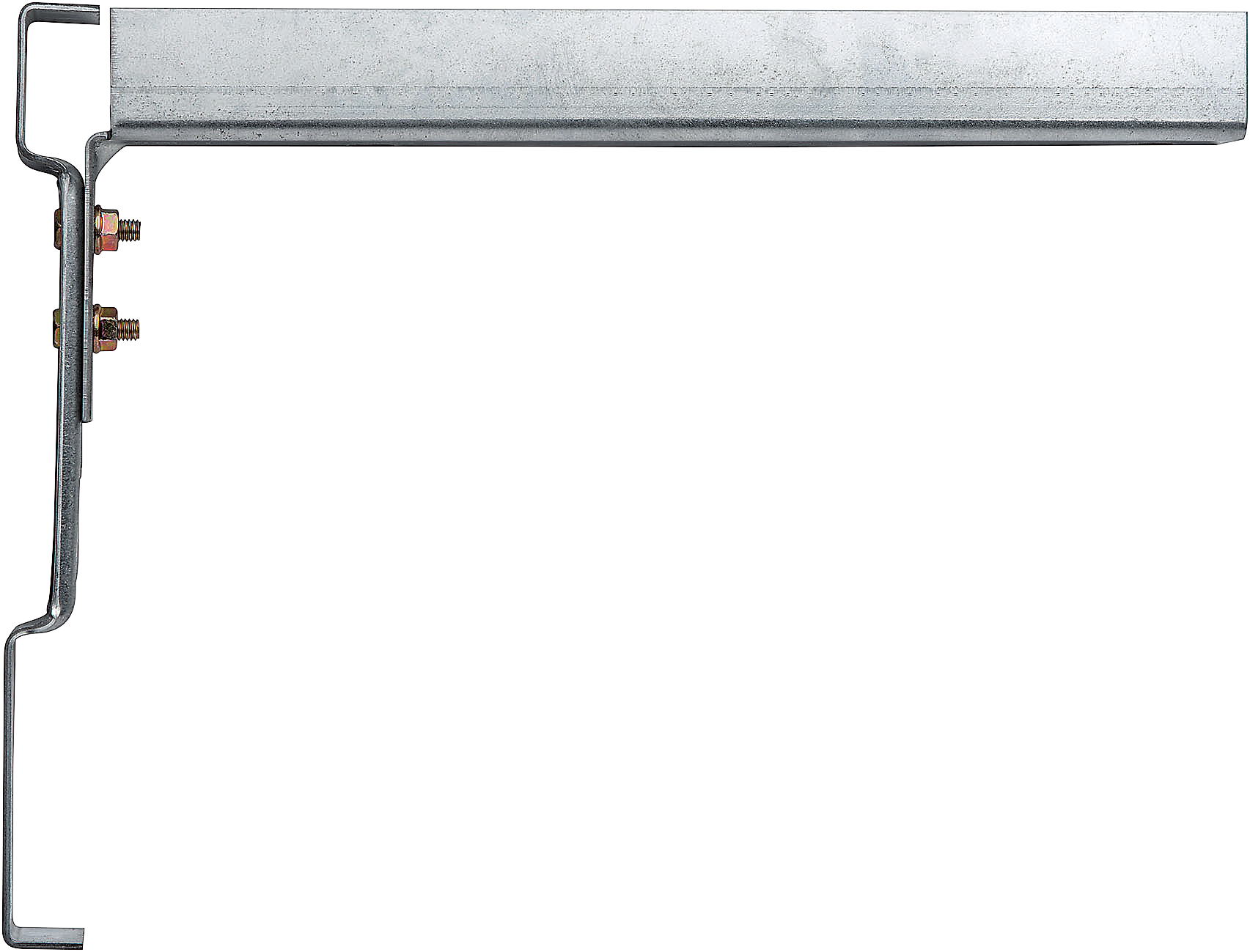

13710	取付金具	-	0.57	30入	88用
		-	0.57	30入	150用
		-	0.57	30入	ハゼ3/S-60用

破風パネル（T-450）

コード	製品名	サイズ	重量(kg)	入数	備考
13731	破風パネル（T-450）	2050	5	2入
13732		2750	6.8	2入
13733		3050	7.4	2入
13734		3650	9	2入

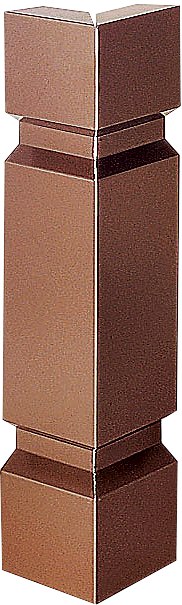

13736	出隅	100×100	0.7	10入

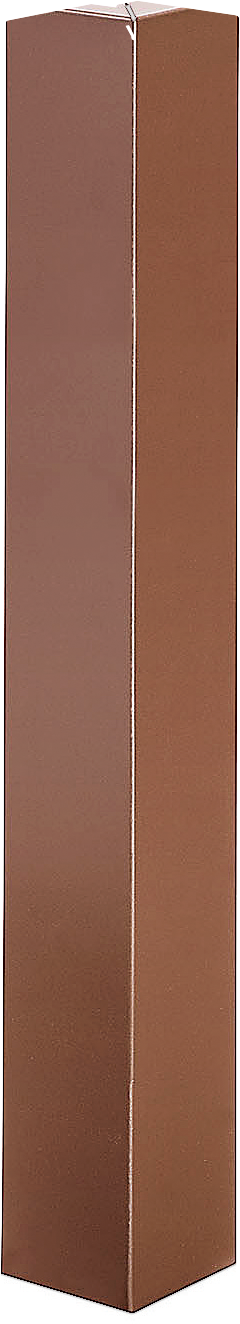

13736	新出隅	65.5×65.5	0.4	8入

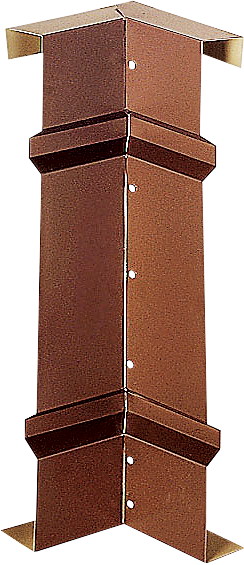

13737	入隅	100×100	0.9	10入

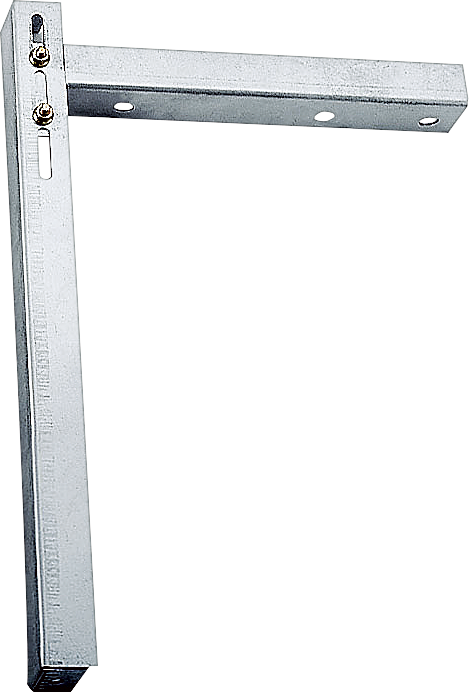

13740	取付金具	-	0.8	30入	88用
		-	0.8	30入	150用
		-	0.8	30入	ハゼ1用
		-	0.8	30入	ハゼ2用
		-	0.8	30入	ハゼ3/S-60用

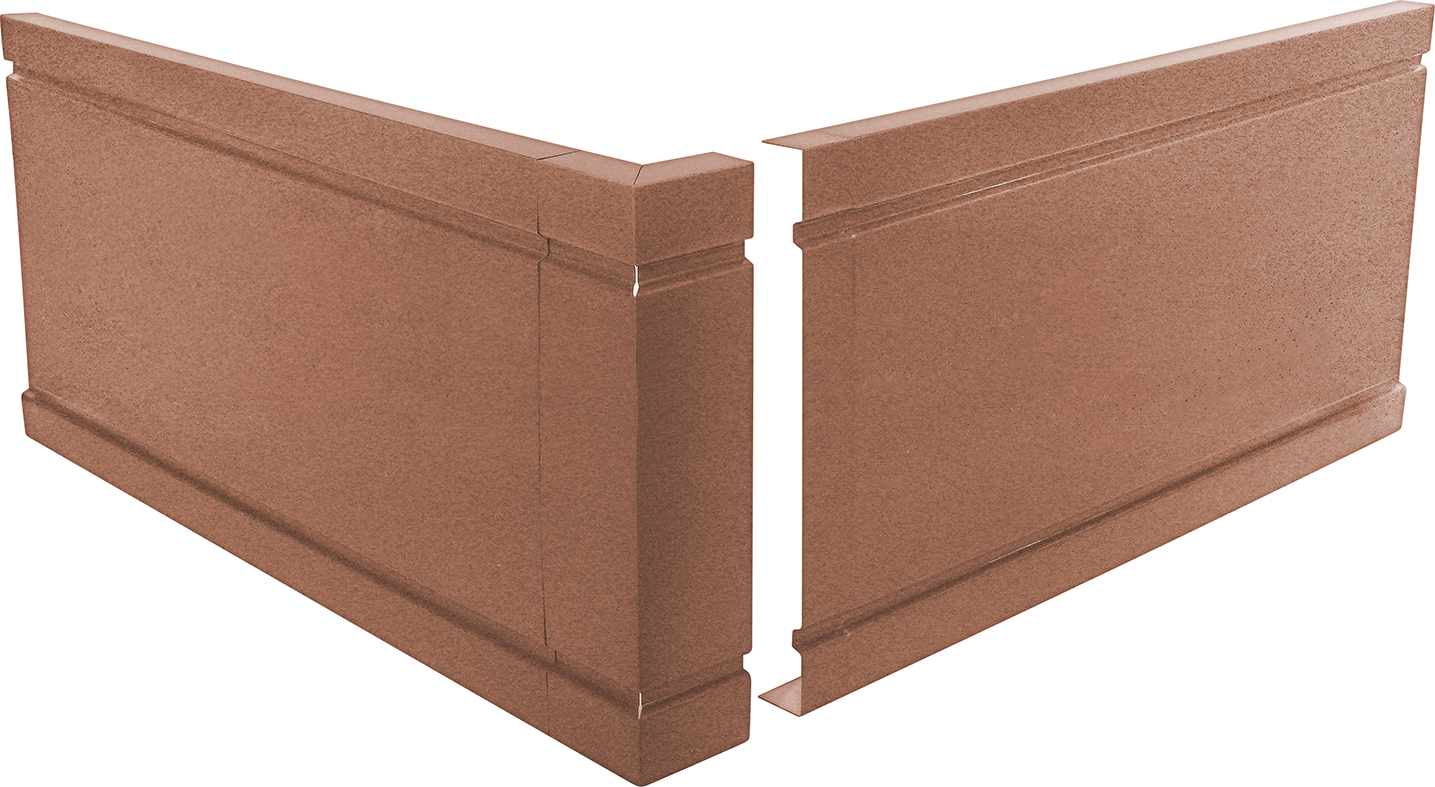

破風パネル（T-600）

コード	製品名	サイズ	重量(kg)	入数	備考
13761	破風パネル（T-600）	2000	6.2	2入
13762		2700	8.4	2入
13763		3000	9.3	2入

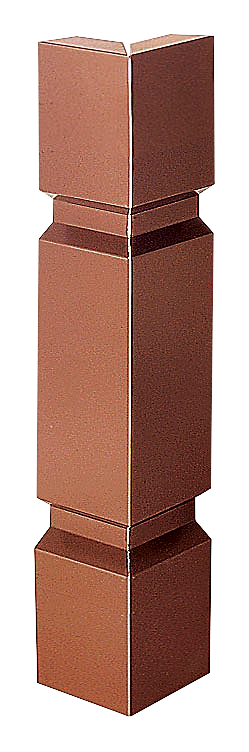

13766	出隅	100×100	0.7	6入

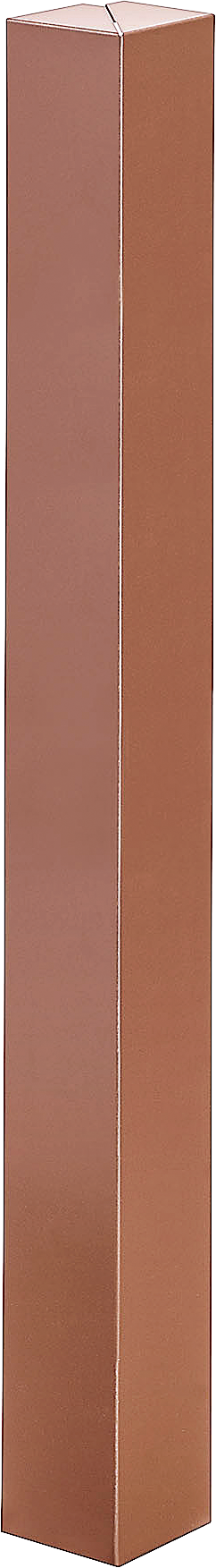

13766	新出隅	65.5×65.5	0.4	8入
13767	入隅	100×100	1	6入
13768	ジョイント	100	0.3	12入

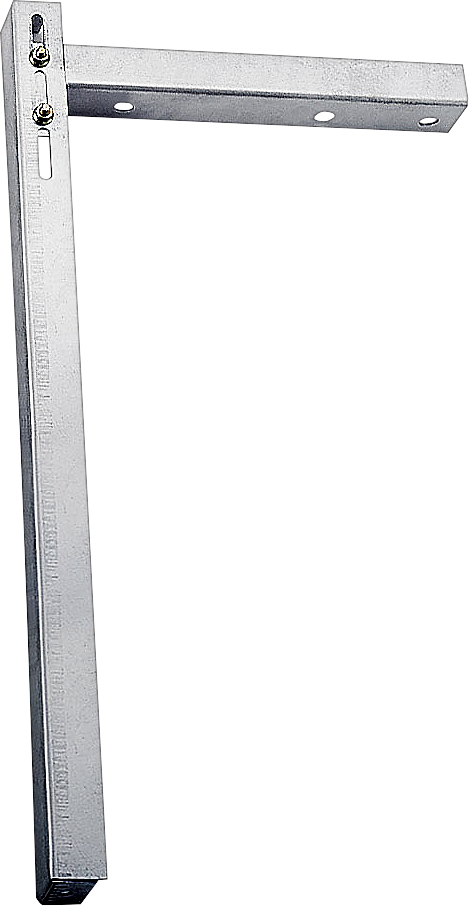

13770	取付金具	-	0.84	20入	88用
		-	0.84	20入	150用
		-	0.84	20入	ハゼ1用
		-	0.84	20入	ハゼ2用
		-	0.84	20入	ハゼ3/S-60用

破風パネル（M-300）

コード	製品名	サイズ	重量(kg)	入数	備考
16421	破風パネル（M-300）	2000	3.5	4入
16422		2700	4.7	4入
16423		3000	5.2	4入
16424		3600	6.3	4入
16425		4000	7	4入

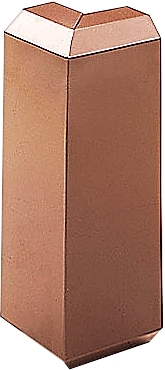

16426	出隅	100×100	0.34	10入

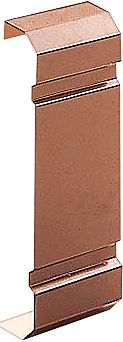

16428	ジョイント	100	0.12	30入
16427	入隅	100×100	0.52	10入
16420	取付金具	-	0.6	30入	88用
		-	0.6	30入	150用
		-	0.6	30入	ハゼ1用
		-	0.6	30入	ハゼ2用
		-	0.6	30入	ハゼ3／S-60用

太陽光パネル用 PV金具

ハゼ用PV金具角ハゼ用

コード	ボルトサイズ	材質	入数	備考
8001	M10ドブ	溶融亜鉛めっき（ドブ）	30入
	M10ドブ	溶融亜鉛めっき（ドブ）	30入	中間押さえ金具付
	M10ドブ	溶融亜鉛めっき（ドブ）	30入	端部用押さえ金具付

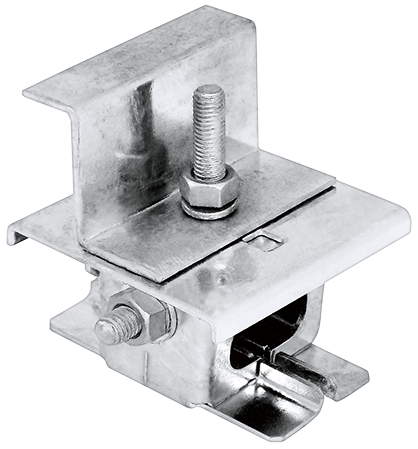

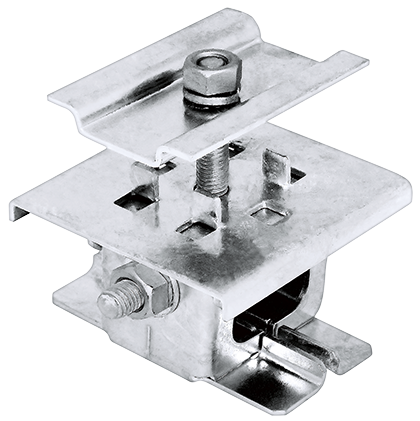

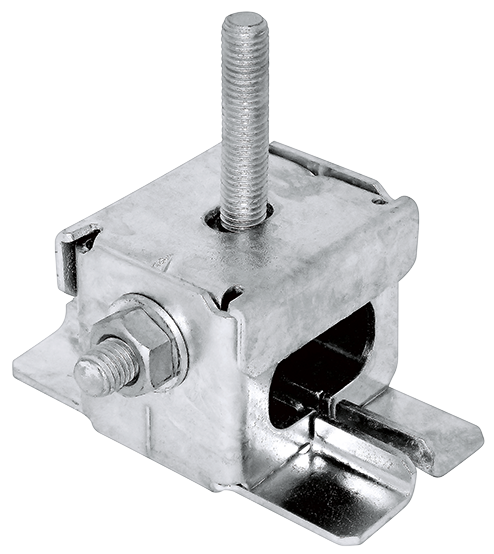

ハゼ用PV金具丸ハゼ用

コード	ボルトサイズ	材質	入数
8002	M10ドブ	溶融亜鉛めっき（ドブ）	30入
	M10ドブ	溶融亜鉛めっき（ドブ）	30入
	M10ドブ	溶融亜鉛めっき（ドブ）	30入

副資材

屋根タイプ

製品名

屋根タイプ　共通部品

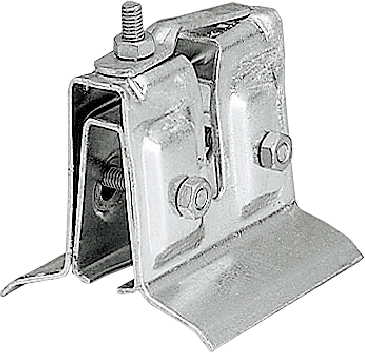

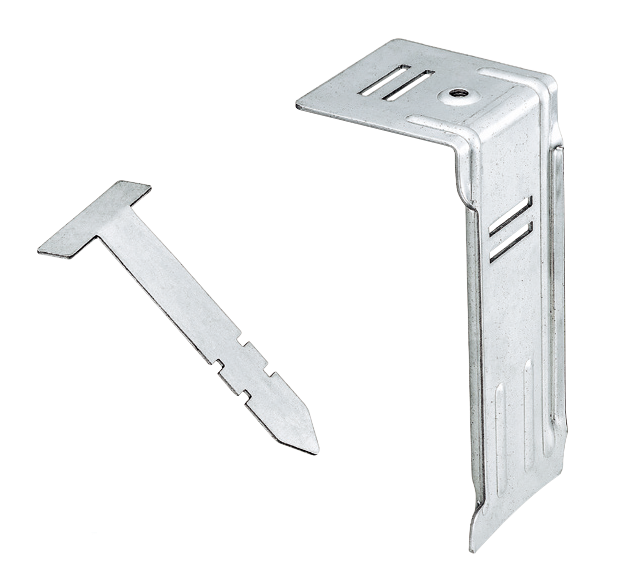

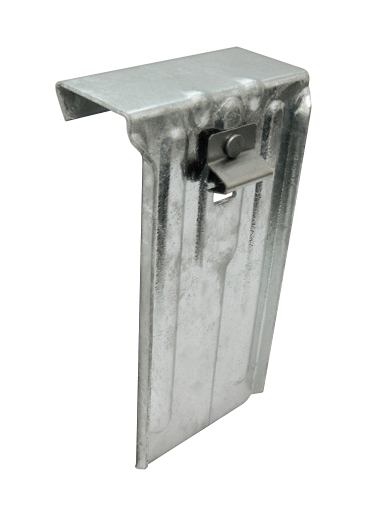

ハゼ式取付金具

コード	製品名	重量(kg)	入数	備考

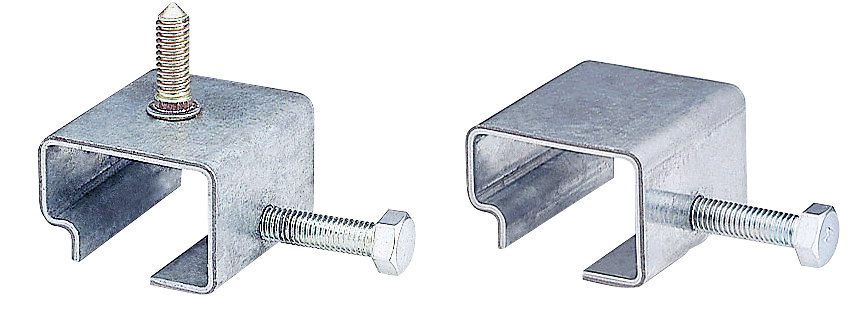

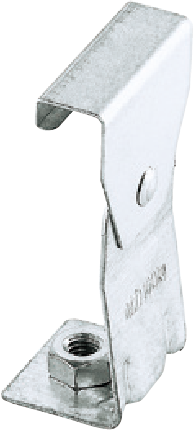

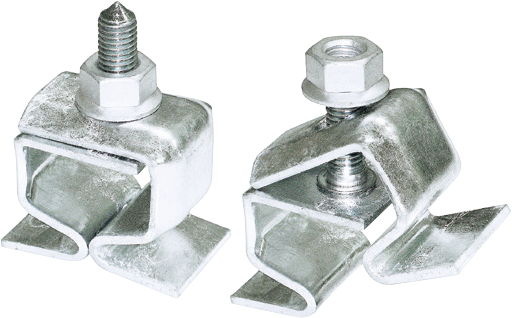

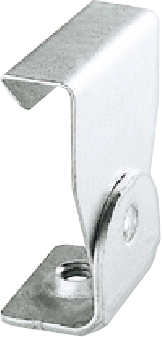

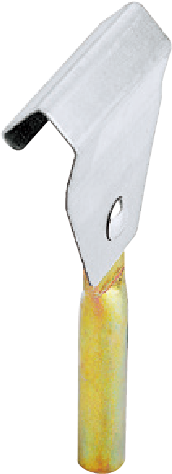

13310A	ハゼ棟取付金具角ハゼ用ボルト付	0.16	100入

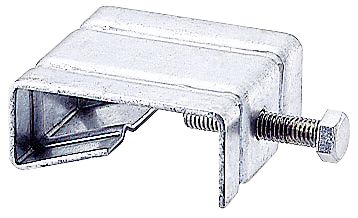

13310B	ハゼ棟取付金具角ハゼ用ボルトナシ	0.16	100入

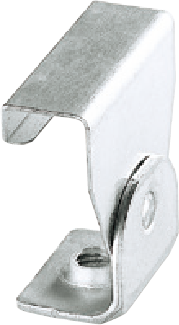

13320A	ハゼ棟取付金具丸ハゼ用ボルト付	0.12	100入
13320B	ハゼ棟取付金具丸ハゼ用ボルトナシ	0.12	100入

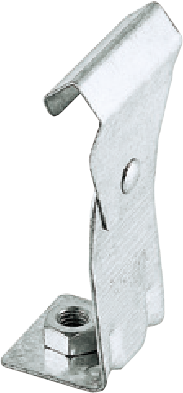

13304A 13304B	3304 取付金具角ハゼ用	0.4	50入
13304A 13304B	3304 取付金具丸ハゼ用	0.4	50入

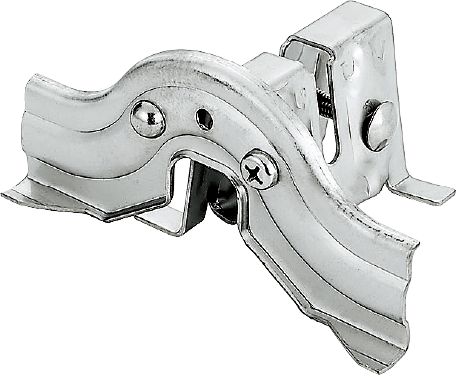

13324	NCクリップ（角ハゼ用・丸ハゼ兼用）	0.18	50入
13311	ハゼ棟取付金具（小）角ハゼ用ボルトナシ	0.09	150入

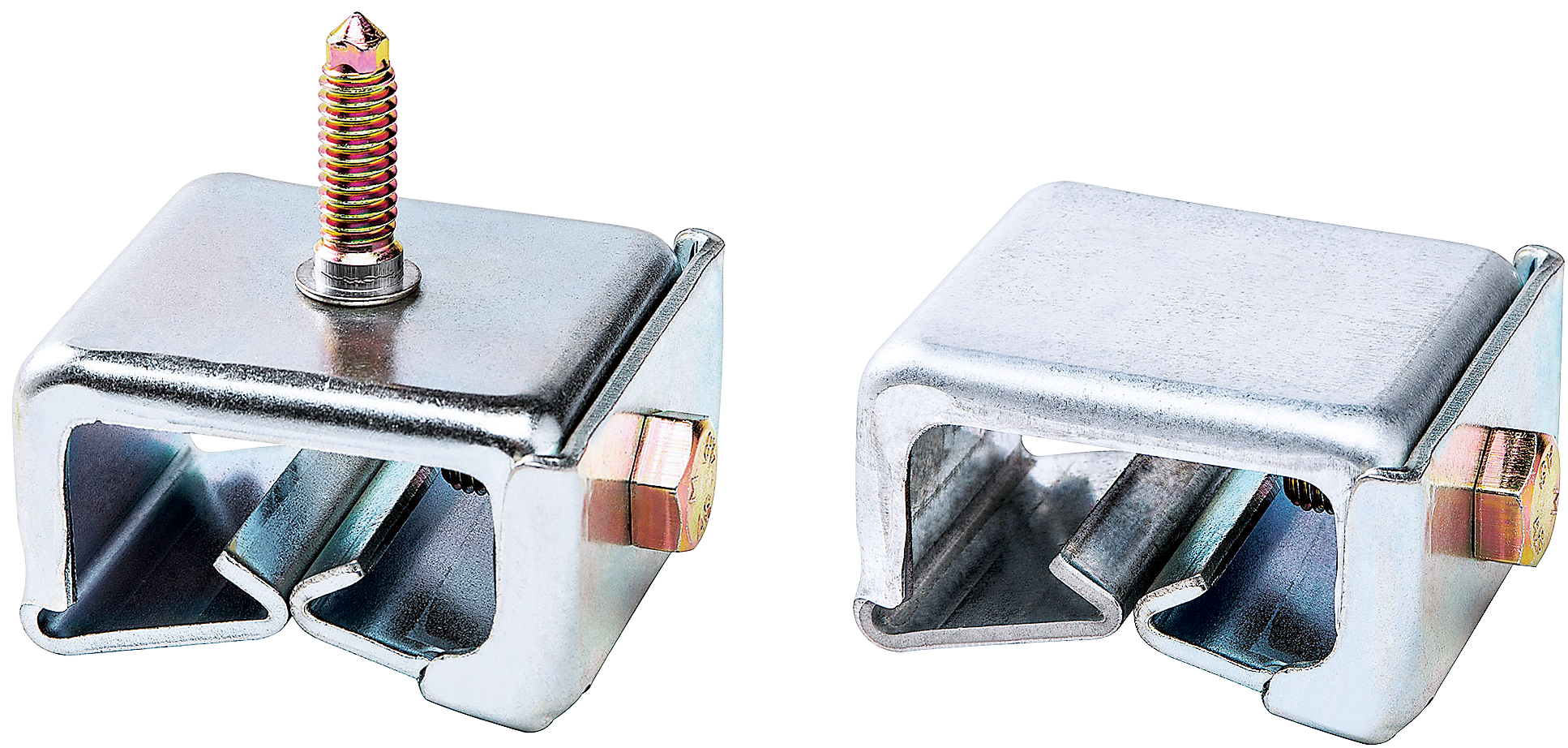

13324A 13324B	マルチ棟金具（角ハゼ・丸ハゼ兼用）ボルト付ボルト付・ボルトナシ	0.19	50入
13324A 13324B	マルチ棟金具（角ハゼ・丸ハゼ兼用）ボルトナシボルト付・ボルトナシ	0.19	50入

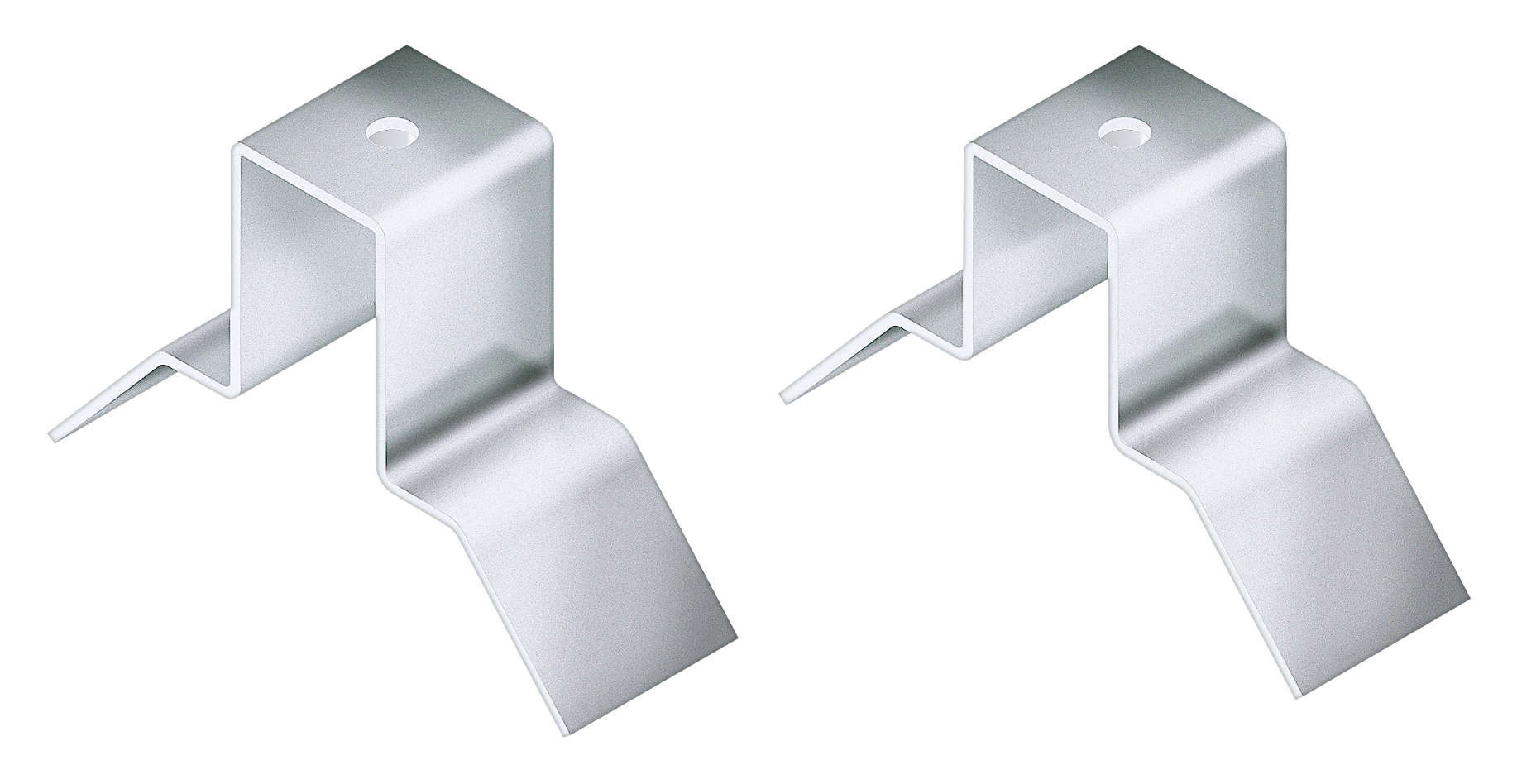

13331A 13331B	FRP押え金具角ハゼ用・丸ハゼ用ボルト・ナット付	0.37		H-55 0.35 H-65 0.37

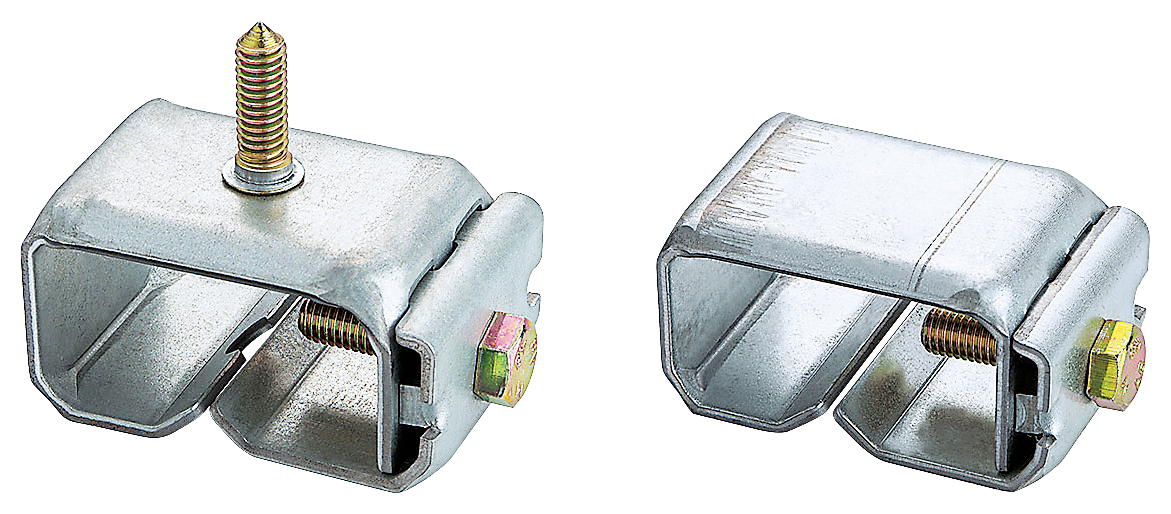

13317A 13317B	嵌合立平取付金具ボルト付	0.19	100入
13317A 13317B	嵌合立平取付金具ボルトナシ	0.19	100入

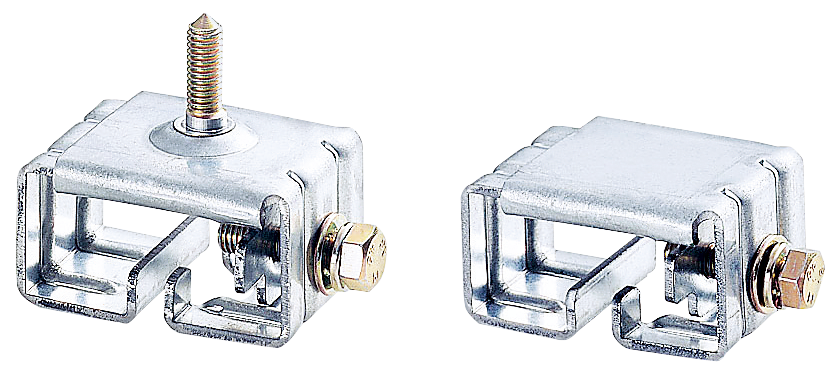

13316A 13316B	棟包み用固定金具ボルト付	0.21	100入
13316A 13316B	棟包み用固定金具ボルトナシ	0.21	100入

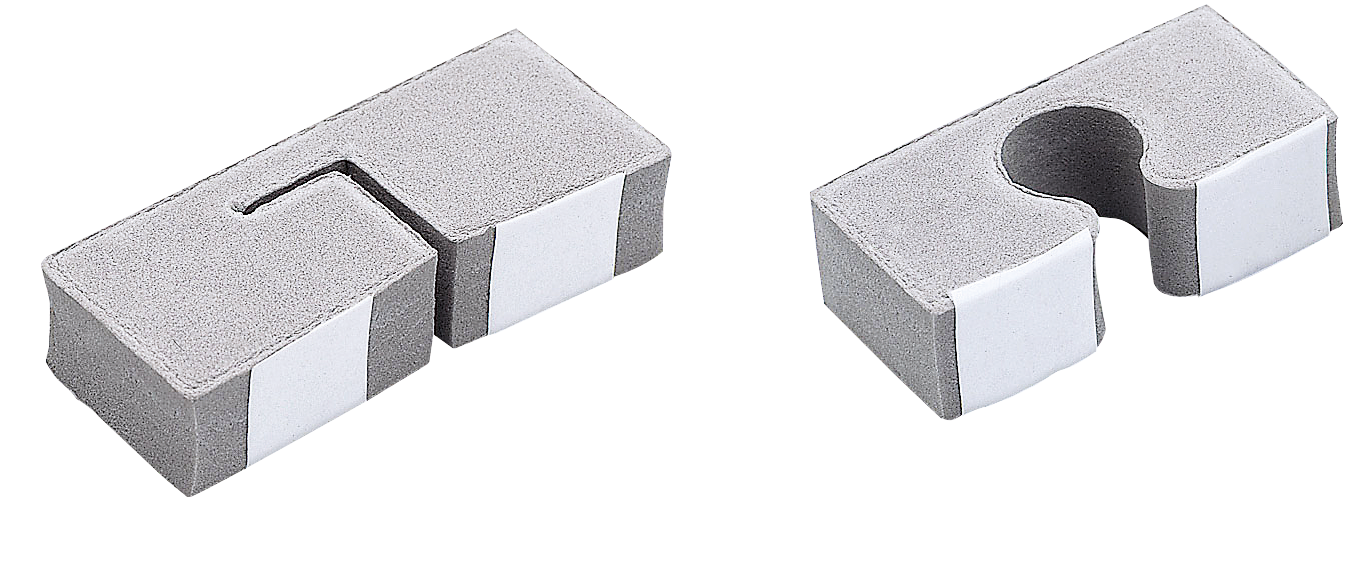

13233A	ハゼメンド（テープ付）角ハゼ用	0.0012	1000入 100入×10袋
13233B	ハゼメンド（テープ付）丸ハゼ用	0.0012	1000入 100入×10袋

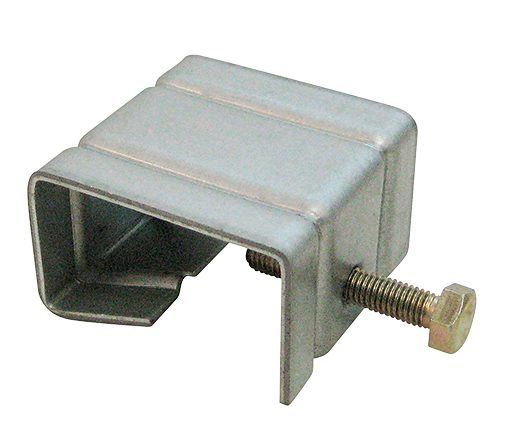

13315	ニュールーフ用棟取付金具ボルトナシ	0.19	100入

ボルトキャップ

コード	画像	サイズ	重量(kg)	色
32292		スレート大波用	0.007	グレー
32292		スレート小波用	0.006	グレー

テンキャップ

コード	製品名	画像	サイズ	材質	重量(kg)	入数
32320	テンキャップ（防錆剤充填）M8(W5/16)		M8(W5/16)	青新緑グレー	0.01	1000入（100入×10箱）
32322	テンキャップ（防錆剤充填）M10(W3/8用)		M10(W3/8)	青新緑グレー	0.01	1000入（100入×10箱）

ボルトキャップ

コード	製品名	サイズ	材質	重量(kg)	入数
32291	ボルトキャップ M6	M6	青新茶グレー	0.005	1500入（150入×10箱）

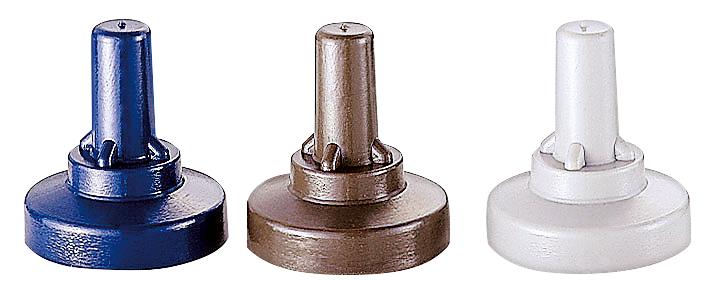

32280	ボルトキャップM8(W5/16) Mサイズ	M8(W5/16)	青新茶グレー	0.006	1500入（150入×10箱）

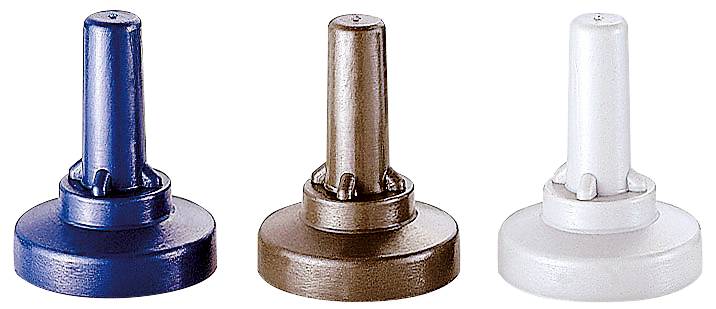

32281	ボルトキャップM8(W5/16) Lサイズ	M8(W5/16)	青新茶グレー	0.006	1500入（150入×10箱）

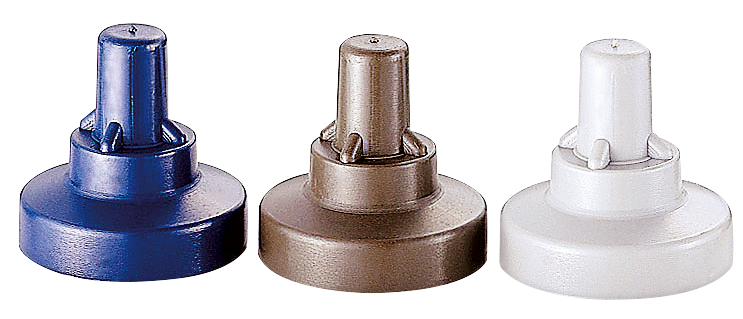

32290	ボルトキャップM10(W3/8)	M10(W3/8)	青新茶グレー	0.008	1500入（150入×10箱）

ビニールキャップ

コード	製品名	画像	サイズ	重量(kg)	色	入数
13230	ビニールキャップ M8(W5/16)		M8(W5/16)	0.005	青グレー	1000入

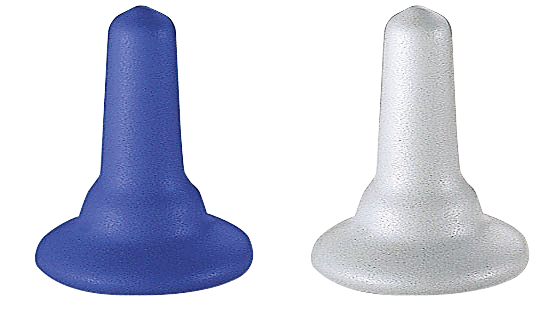

13231	ビニールキャップ M10(W3/8)		M10(w3/8)	0.005	青グレー	1000入

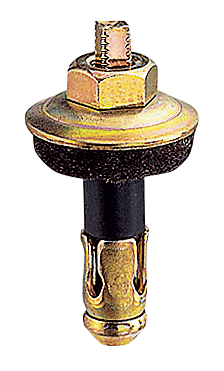

セッパンボルト

コード	ボルトサイズ	ボルト材質	重量(kg)	入数
13219	H6-30	クロメート	0.02	800入
13220	H6-30	ステンレス	0.02	800入
13221A	H8-30	クロメート	0.04	500入
13221B	H8-30	ラスパート	0.04	500入
13222	H8-30	ステンレス	0.04	500入
13223A	H8-75	クロメート	0.05	400入
13223B	H8-75	ラスパート	0.05	400入
13224	H8-75	ステンレス	0.05	400入

ランドマンボルト

コード	製品名	ボルトサイズ	ボルト材質	重量(kg)	入数

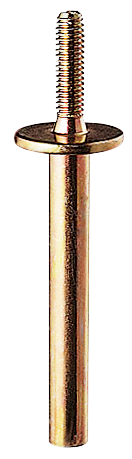

13201A	88用	W5/16	クロメート	0.09	200入
13202A		W5/16	ラスパート	0.09	200入
13201B		W5/16	ボルトステンレス	0.09	200入
13202B		W5/16	オールステンレス	0.09	200入

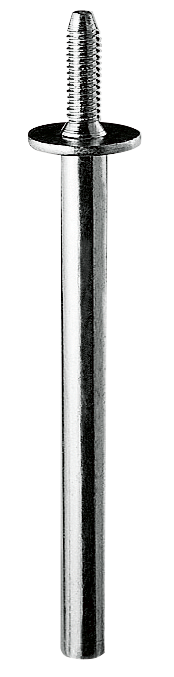

13203A	150用	W3/8	ユニクロ	0.18	100入
13203B		W3/8	ラスパート	0.18	100入
13203C		W3/8	ボトルステンレス	0.18	100入
13204		W3/8	オールステンレス	0.18	100入

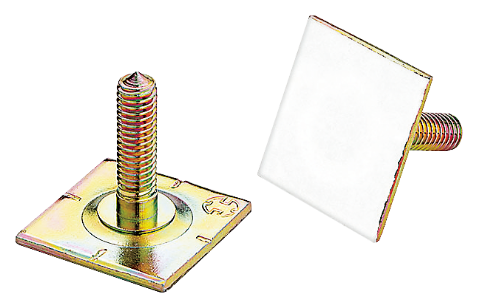

座付スタット

コード	ボルトサイズ	ボルト材質	重量(kg)	入数
13207A	W5/16	クロメート	0.05	500入
13208A	W5/16	ラスパート	0.05	500入
13207B	W5/16	ドブめっき	0.05	500入
13207C	W5/16	ボルトステンレス	0.05	500入
13208B	W5/16	オールステンレス	0.05	500入
13209A	W3/8	クロメート	0.06	400入
13209B	W3/8	ラスパート	0.06	400入
13209C	W3/8	ドブめっき	0.06	400入
13209D	W3/8	ボルトステンレス	0.06	400入
13210	W3/8	オールステンレス	0.06	400入

シートスタット

コード	製品名	ボルトサイズ	ボルト材質	重量(kg)	入数
13211A	W5/16 H鋼5～10mm用	W5/16	クロメート	0.17	100入
13211B		W5/16	ラスパート	0.17	100入
13211C		W5/16	ドブめっき	0.17	100入
13211D		W5/16	ボルトステンレス	0.17	100入
13212		W5/16	オールステンレス	0.17	100入

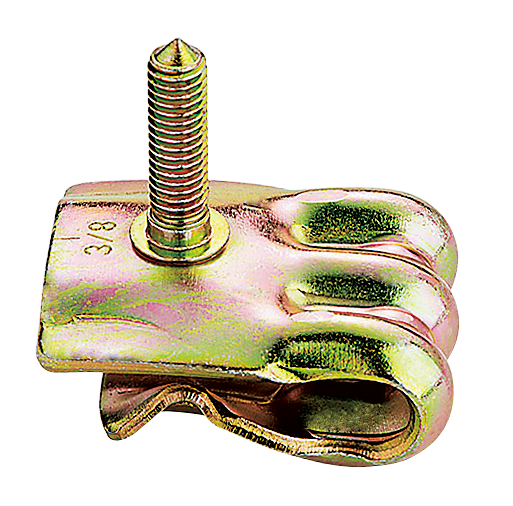

13213A	W3/8 Mサイズ H鋼5～10mm用	W3/8	クロメート	0.18	100入
13213B		W3/8	ラスパート	0.18	100入
13213C		W3/8	ドブめっき	0.18	100入
13213D		W3/8	ボルトステンレス	0.18	100入
13214		W3/8	オールステンレス	0.18	100入

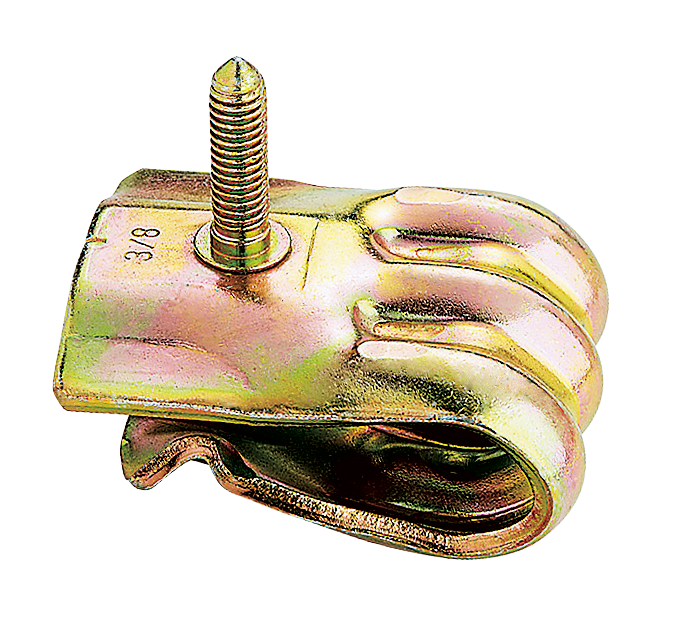

13215A	W3/8 Lサイズ H鋼9～15mm用	W3/8	クロメート	0.39	100入
13215B		W3/8	ラスパート	0.39	100入
13215C		W3/8	ドブめっき	0.39	100入
13215D		W3/8 Lサイズ	オールステンレス	0.39	100入

折板用セット

コード	製品名	サイズ	材質	重量(kg)	入数

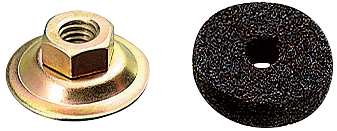

13401A	完全セット（ルーフナットとパッキンを接着したセット）	W5/16	クロメートラスパートステンレス	0.014	1500入（50入×30袋）
		W3/8	クロメートラスパートステンレス	0.026	900入（60入×15袋）
		M8	クロメートラスパートステンレス	0.014	1500入（50入×30袋）

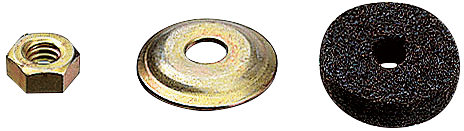

13401C	3点セット付（六角ナットと山座金とパッキンがバラのセット）	W5/16	クロメートステンレス	0.014
		W3/8	クロメートステンレス	0.014
		M8	クロメートステンレス	0.014
		M10	クロメートステンレス	0.014

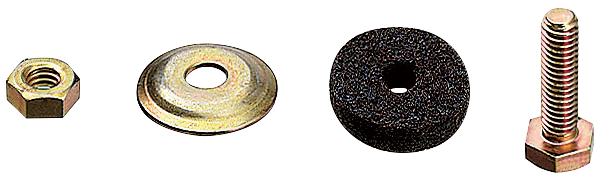

13401D	Bナシ用4点セット付（六角ナットと山座金とパッキンと六角ボルトがバラのセット）	W5/16	クロメートステンレス	0.026
		W3/8	クロメートステンレス	0.026
		M8	クロメートステンレス	0.026

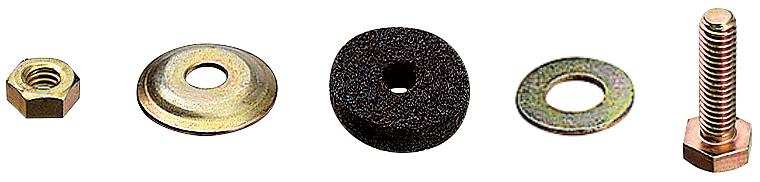

13401E	5点セット付（六角ナットと山座金とパッキンと平座金と六角ボルトがバラのセット）	W5/16	クロメートステンレス	0.027
		W3/8	クロメートステンレス	0.027
		M8	クロメートステンレス	0.027
		M10	クロメートステンレス	0.027

ツマアングル

コード	製品名	サイズ	板厚(t)×幅	重量(kg)	入数
13602A	88タイプ	三つ穴	450	0.68	30入
		四つ穴	650	0.98	30入
		五つ穴	850	1.28	20入
		六つ穴	1050	1.58	10入
		七つ穴	1250	1.88
		八つ穴	1450	2.18

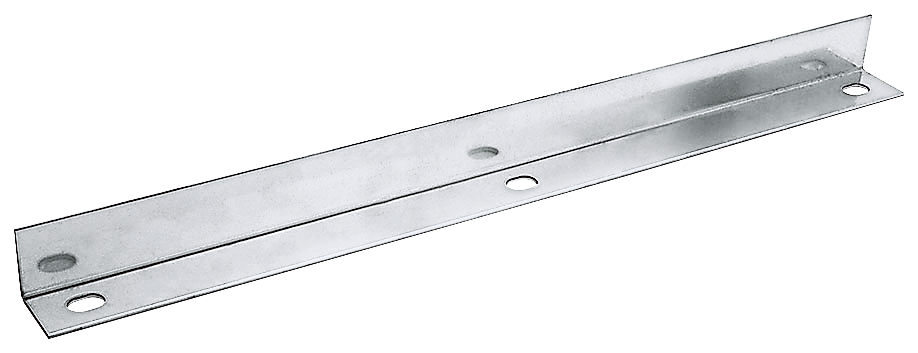

13602B	150タイプ	三つ穴	550	0.83	30入
		四つ穴	800	1.2	20入
		五つ穴	1050	1.58	10入
		六つ穴	1300	1.95
		七つ穴	1550	2.33
		八つ穴	1800	2.7
13602C	S-60タイプ	三つ穴	650	0.98	30入
		四つ穴	950	1.43	10入
		五つ穴	1250	1.88
		六つ穴	1550	2.33
		七つ穴	1850	2.78

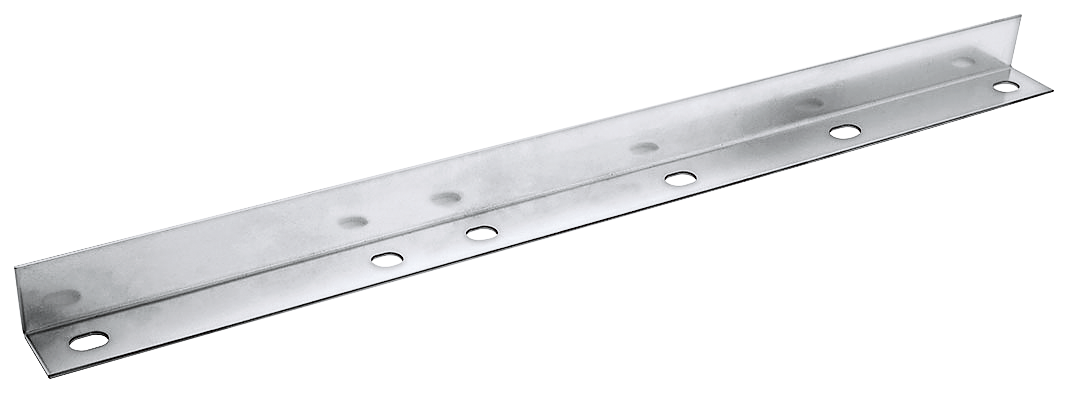

13602D	88・150タイプ兼用 88タイプ四つ穴・150タイプ	三つ穴	650	0.98	30入
13602E	88・150タイプ兼用 88タイプ五つ穴・150タイプ	四つ穴	850	1.28	20入り

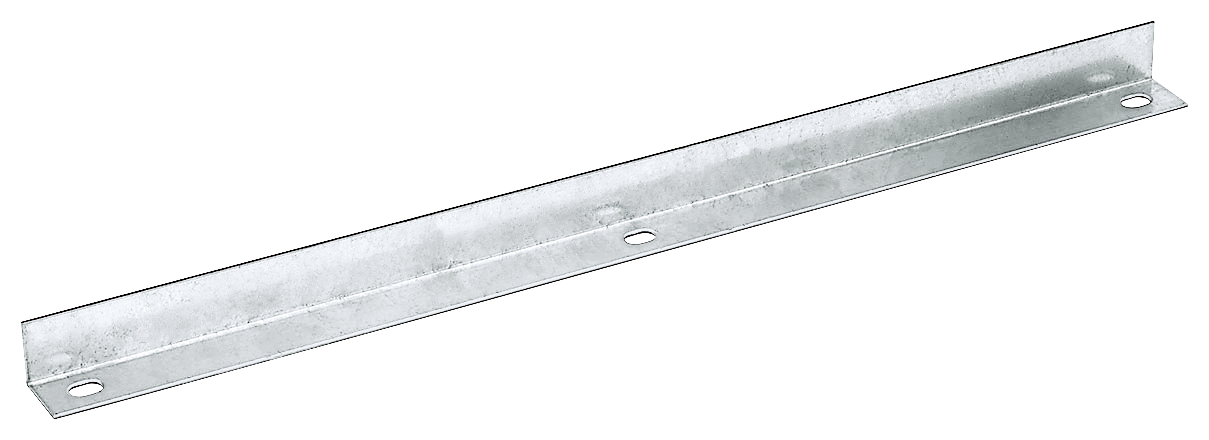

13602F	角ハゼ1型用	三つ穴	716	1.08
13602F	角ハゼ1型用	四つ穴	1050	1.58

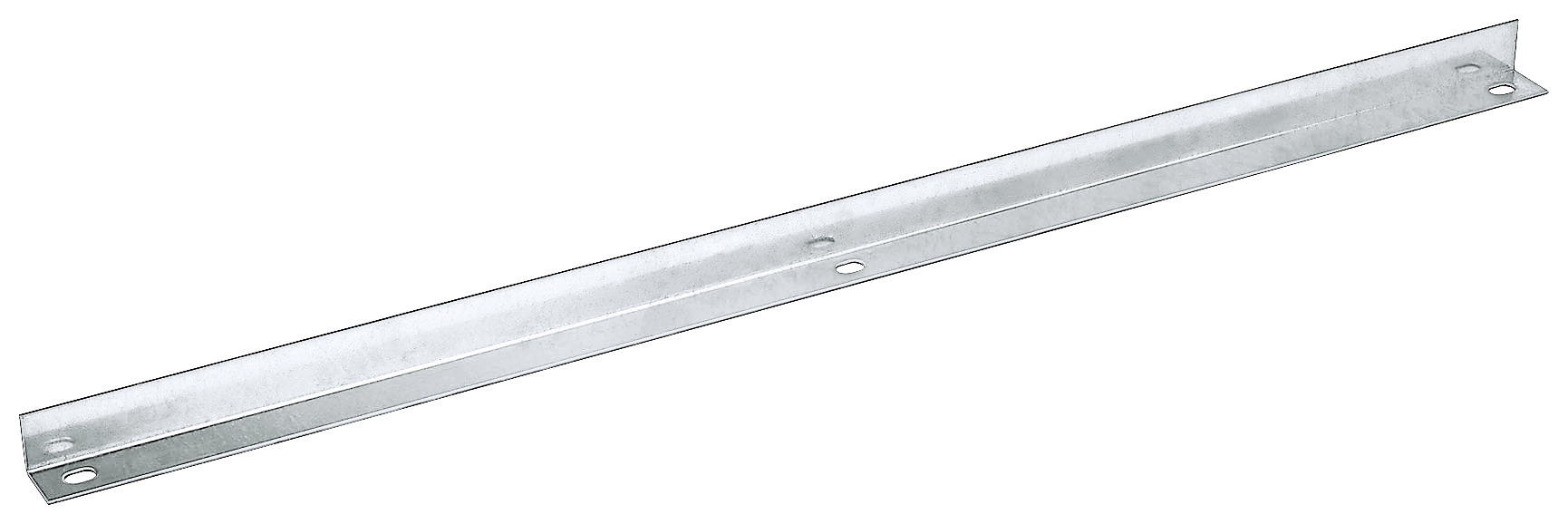

13602G	角ハゼ2型用	三つ穴	1050	1.58
		四つ穴	1550	2.33
		五つ穴	2050	3.08

屋根タイプ　雪止金具

ハゼ式雪止（アングル用）

コード	製品名	サイズ	材質	重量(kg)	入数

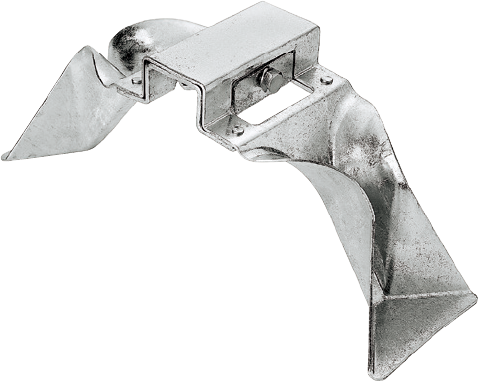

18120D	テムスハゼ雪止	角・丸兼用	ドブメッキステンレス	0.9	20入

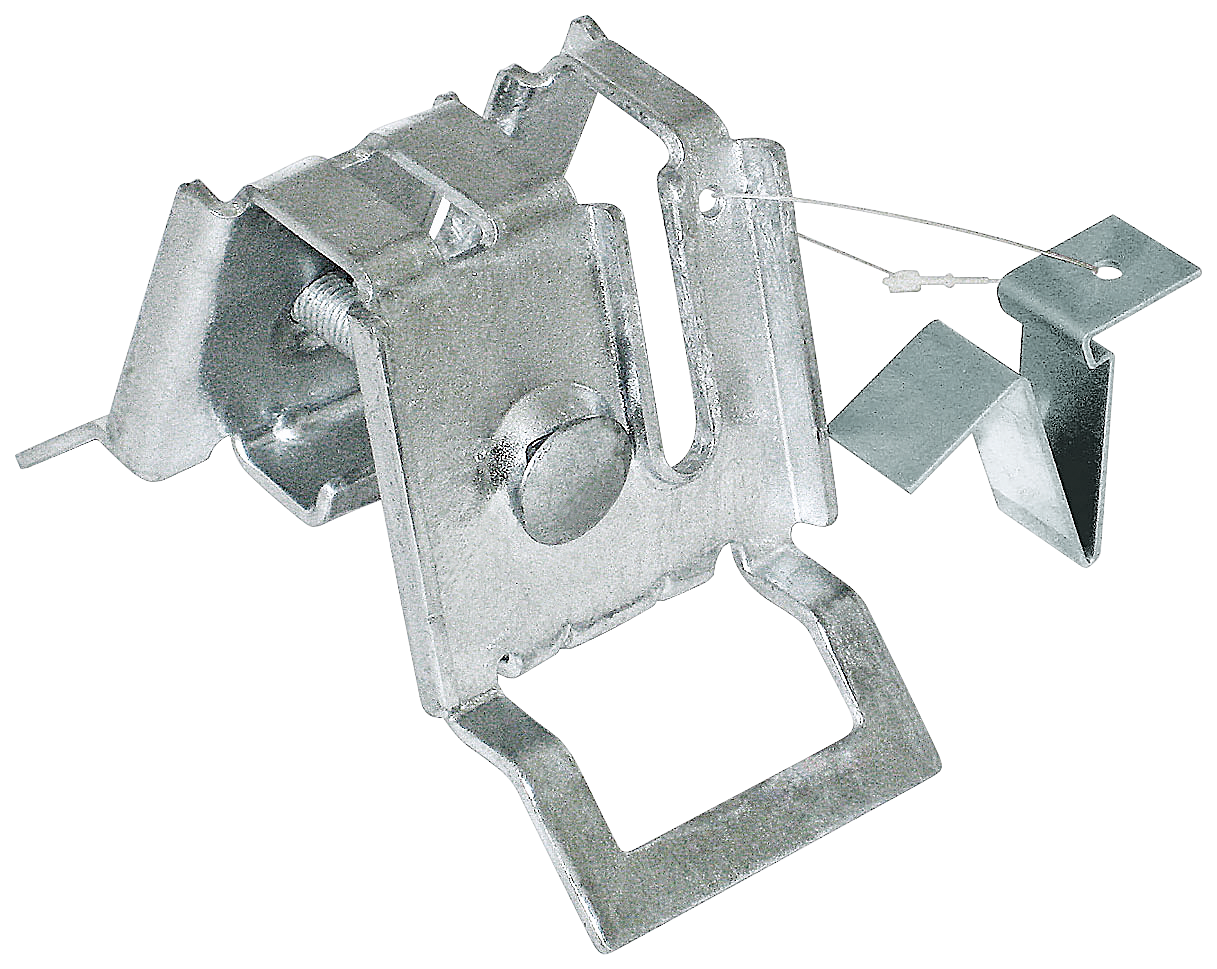

18120A	テムスハゼエーワン（角・丸ハゼ兼用）	角・丸兼用	ドブめっきステンレス	0.53	30入

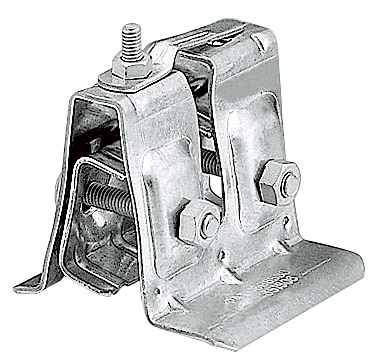

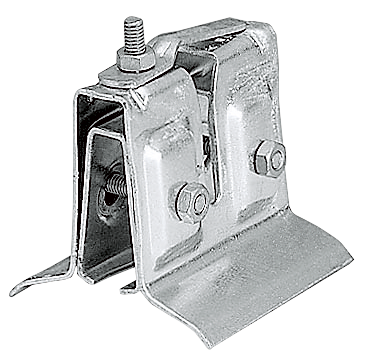

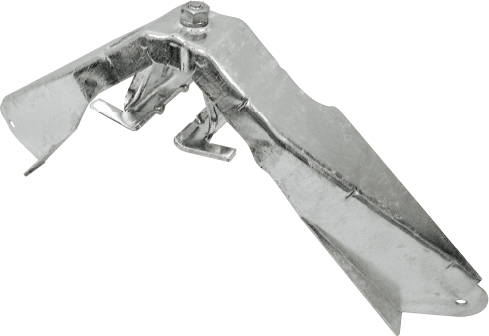

18120B	ニュー北国角ハゼ用	角ハゼ用	ドブめっきステンレス	0.43	40入
18120C	ニュー北国角ハゼ用	丸ハゼ用	ドブめっきステンレス	0.43	40入

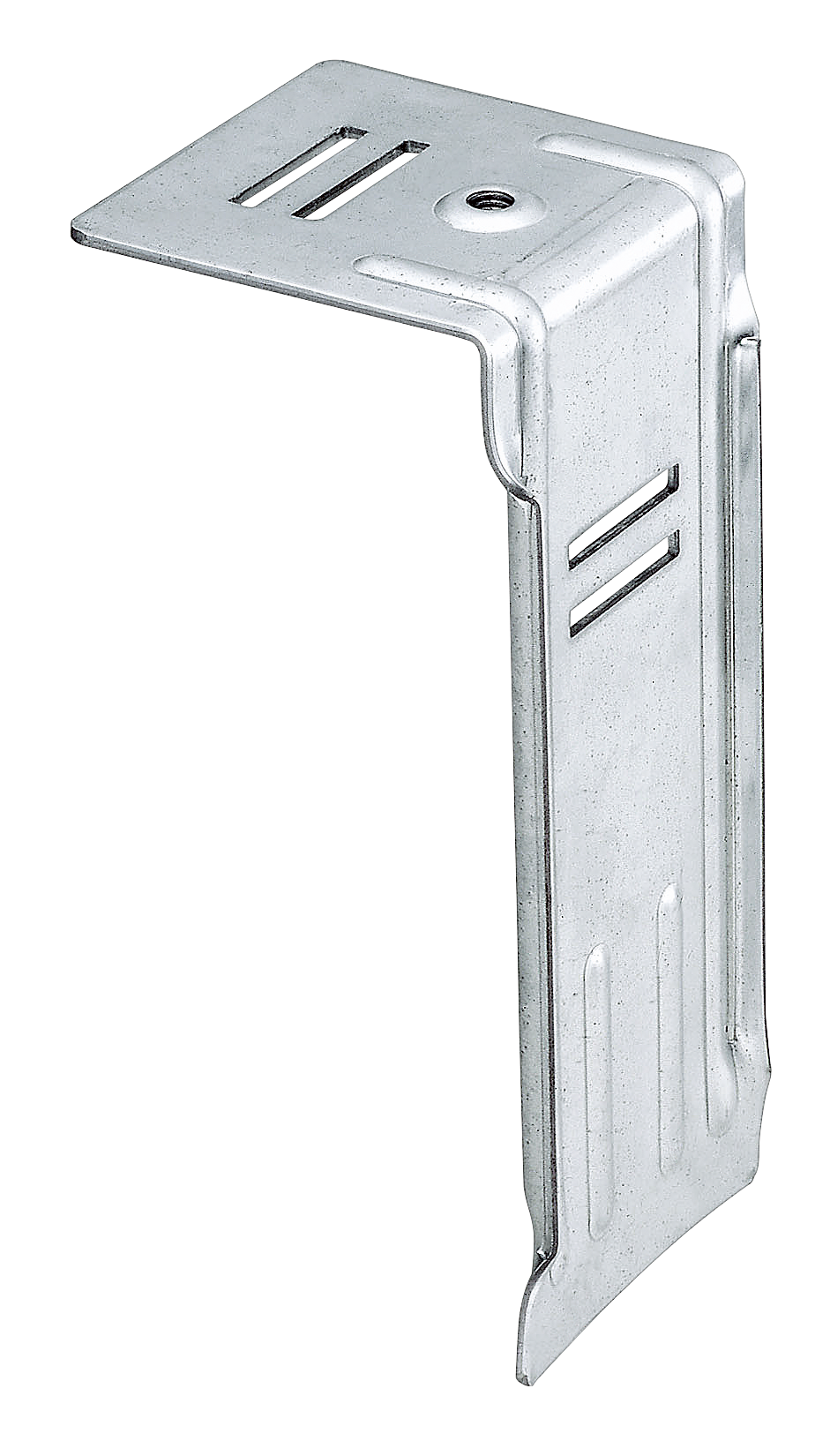

ハゼ式雪止（谷用）

コード	製品名	サイズ	材質	重量(kg)	入数

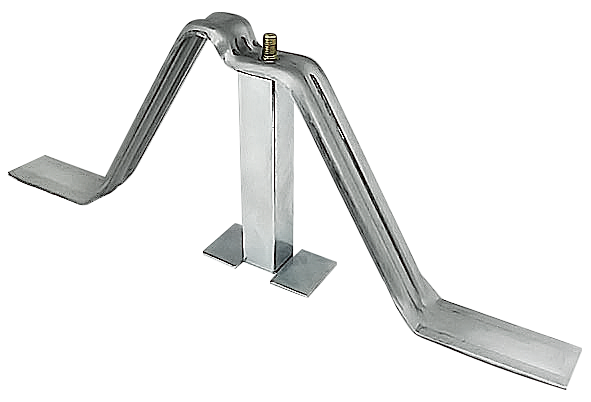

18150A	ハゼ谷用雪止（ハゼ1型用）	角ハゼ1型	ドブめっきステンレス	0.9

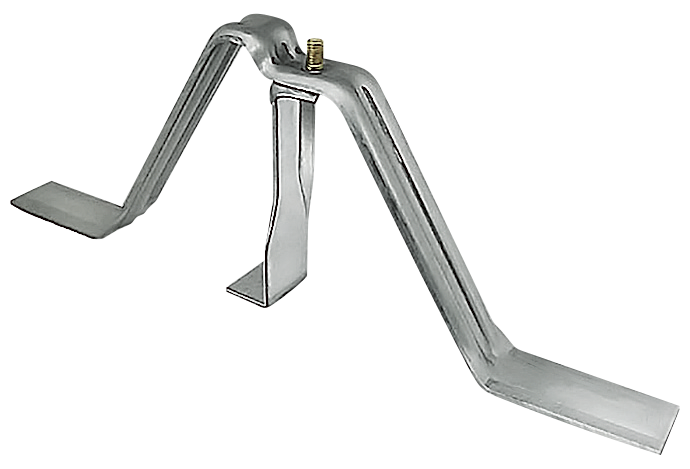

18150B	ハゼ谷用雪止（ハゼ2型用）	角ハゼ2型	ドブめっきステンレス	0.93
18150C	ハゼ谷用雪止（ハゼ3型用）	角ハゼ3型	ドブめっきステンレス	0.89

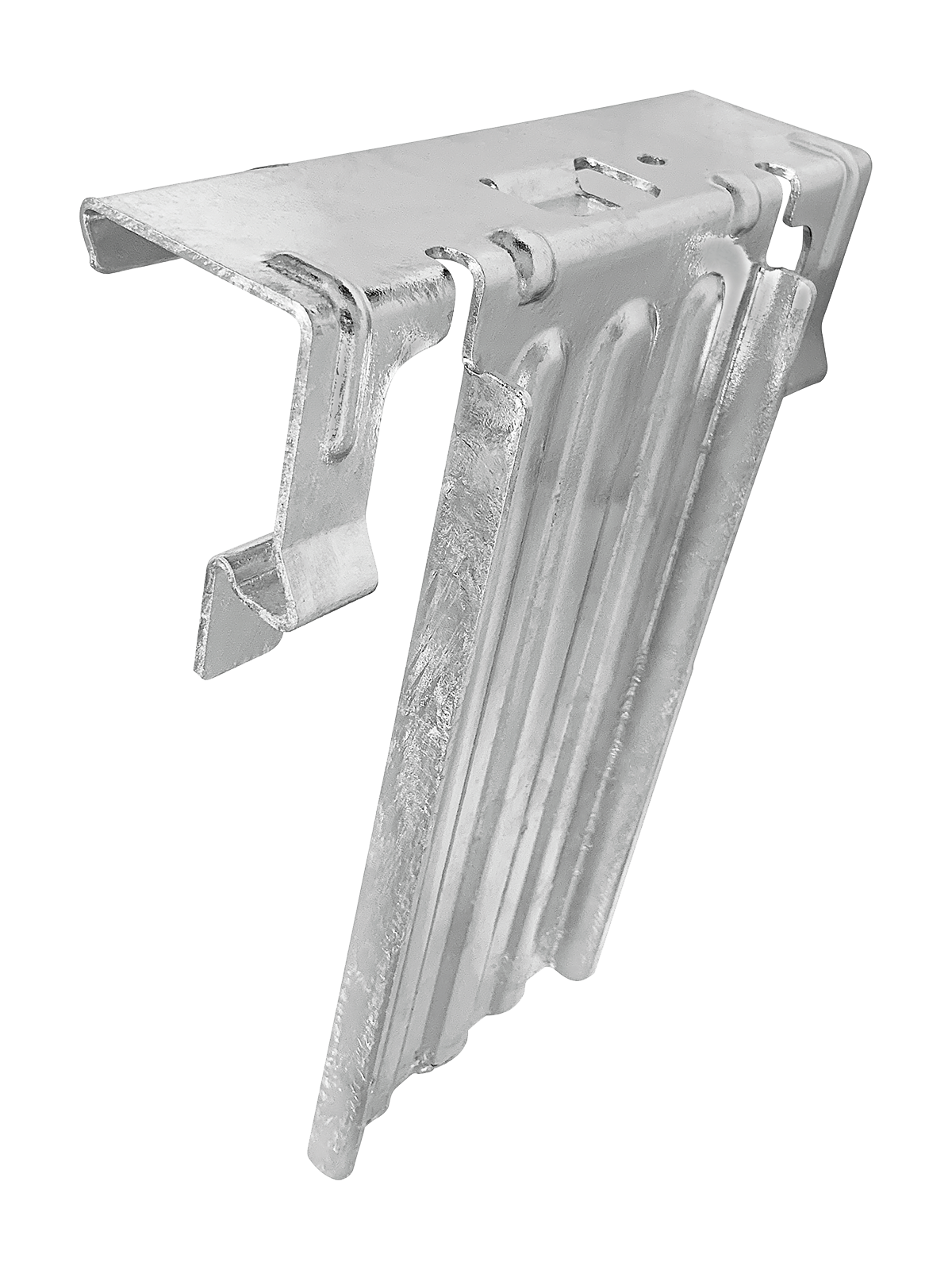

18150	スノーブロッカー		ドブめっき	0.88	20入
18158	スノーバレー		ドブめっき	2.6	5入
	スーパーウィングⅡ	角ハゼ用	ドブめっき

重ね式雪止（アングル用）

コード	製品名	画像	サイズ	材質	重量(kg)	入数	製品図面

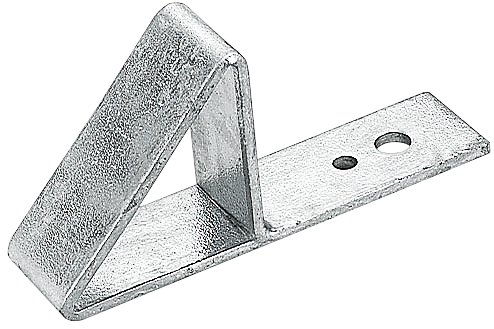

18124A	折板用雪止アングル用段ナシ		88用	ドブめっきステンレス	0.26	50入

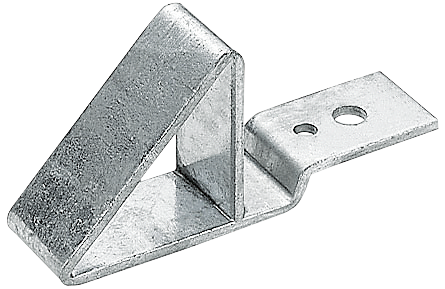

18124B	折板用雪止アングル用段付		88用	ドブめっきステンレス	0.26	50入

重ね式雪止（谷用）

コード	製品名	サイズ	材質	重量(kg)	入数
18153A	バレーガード88用	L3×40用	ドブめっきステンレス	0.17	100入
18153B	バレーガード88用	L4×50用	ドブめっきステンレス	0.17	100入

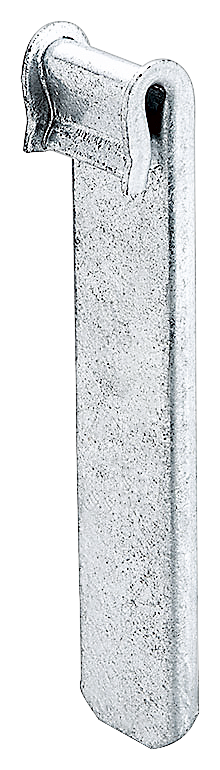

18152A	バレーガード150用	L3×40用	ドブめっきステンレス	0.22	50入
18152B	バレーガード150用	L4×50用	ドブめっきステンレス	0.22	50入

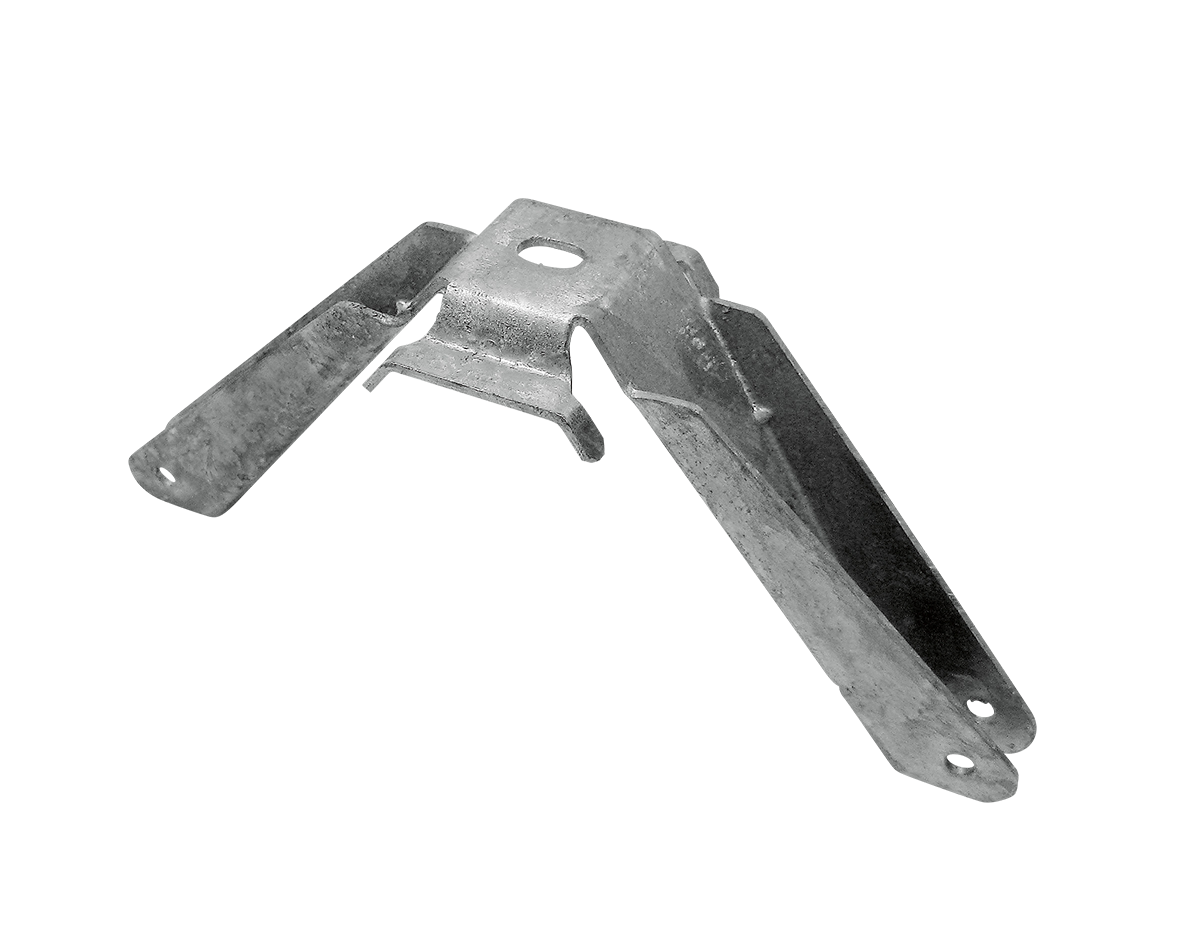

18151A	スーパーウイング88用	88用	ドブめっき	0.26	50入

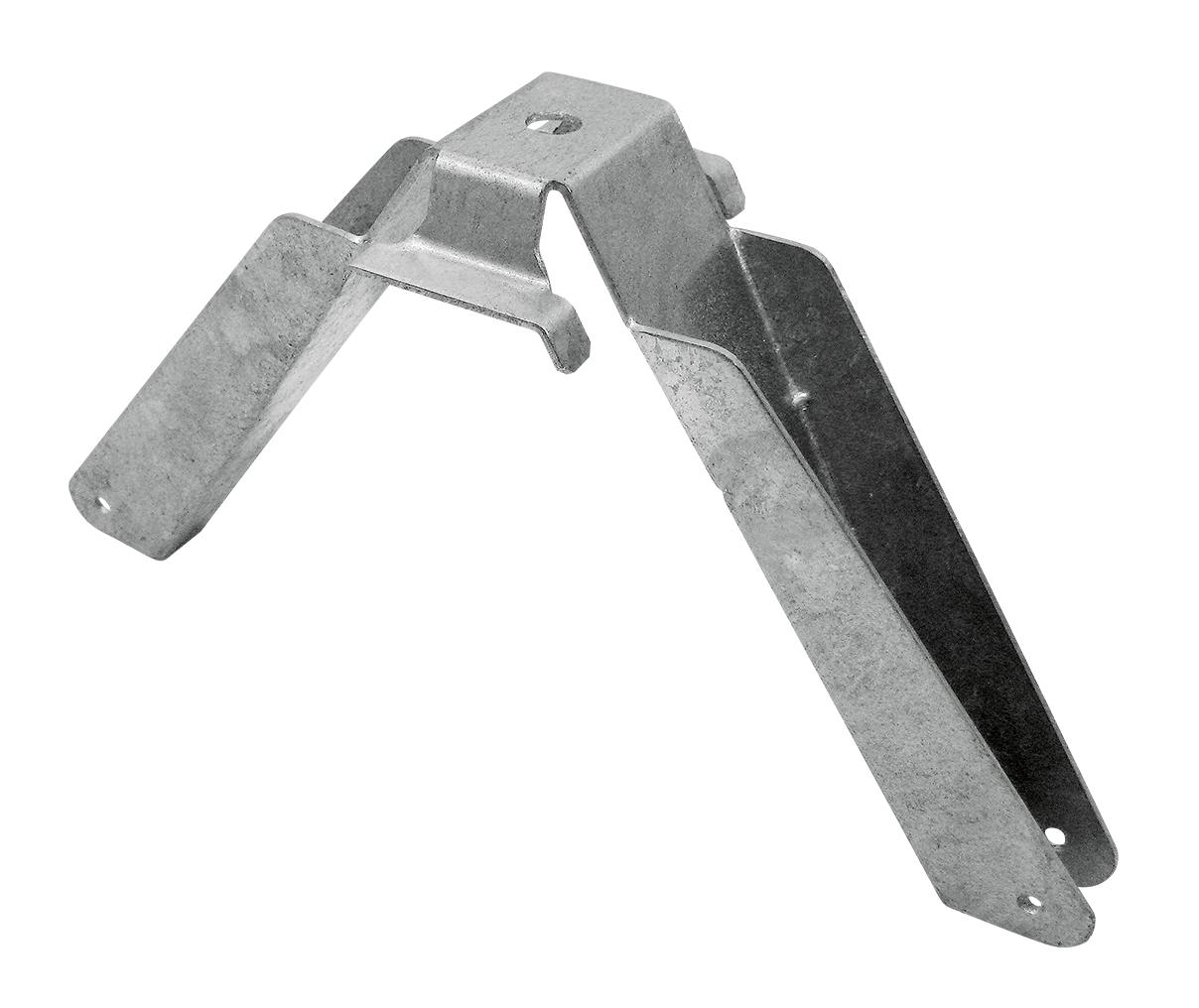

18151B	スーパーウイング150用	150用	ドブめっき	0.55	30入

ニュールーフ用

コード	製品名	材質	入数
18134A	ニュー北国ニュールーフ用	ドブめっきステンレス	40入

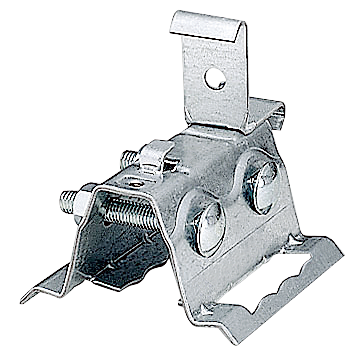

18134C	ニュールーフ(アングル用）	ドブめっきステンレス	15入

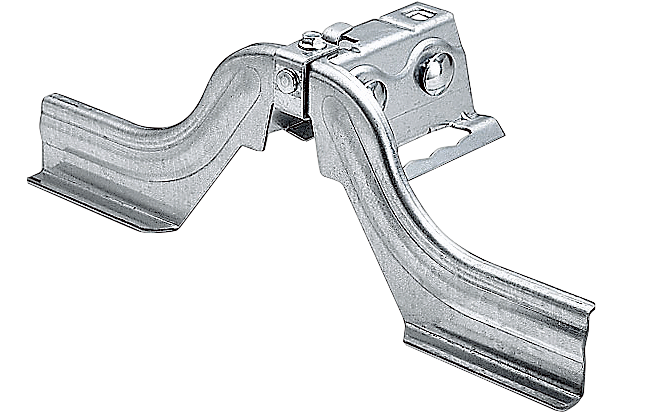

18134B	ニュールーフ(羽根用）	ドブめっきステンレス	30入

立平用

コード	製品名	サイズ	材質	重量(kg)	入数
18131	テムス1型雪止アングル用		ドブめっきステンレス		20入

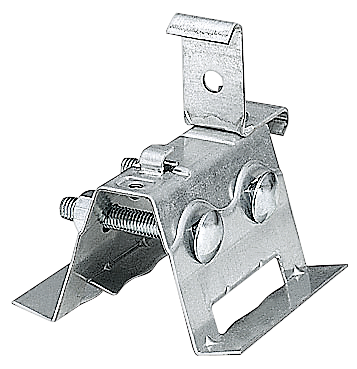

18132	テムス2型雪止アングル用		ドブめっきステンレス		20入
18130A	立平雪止（アングル用）	アングル用	ドブめっきステンレス		50入

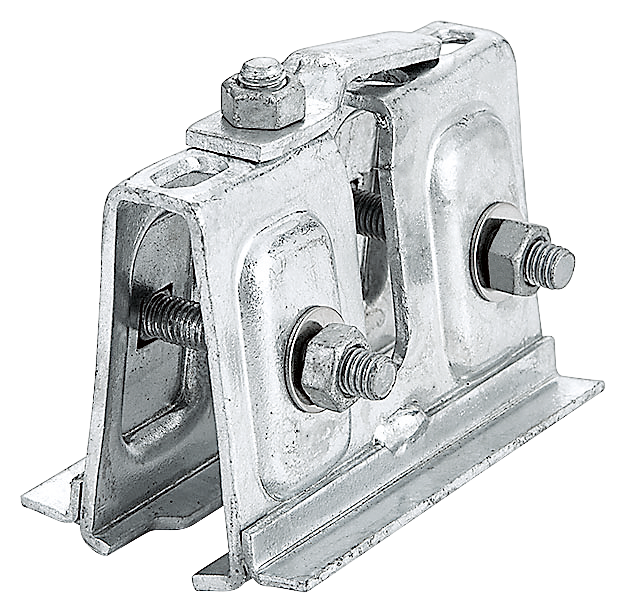

18121A	カバールーフ雪止　袴小	袴小、アングル用	ドブめっきステンレス	0.46	50入

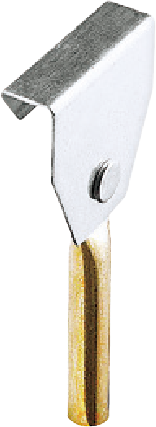

18130B	立平雪止（羽根用 L160）	羽根用 L160	ドブめっきステンレス

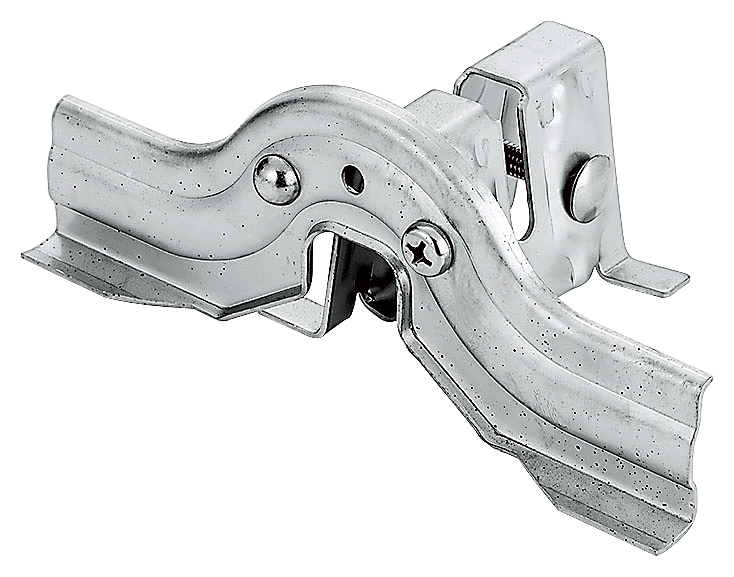

18130C	立平雪止（羽根用 L200）	羽根用 L200	ドブめっきステンレス

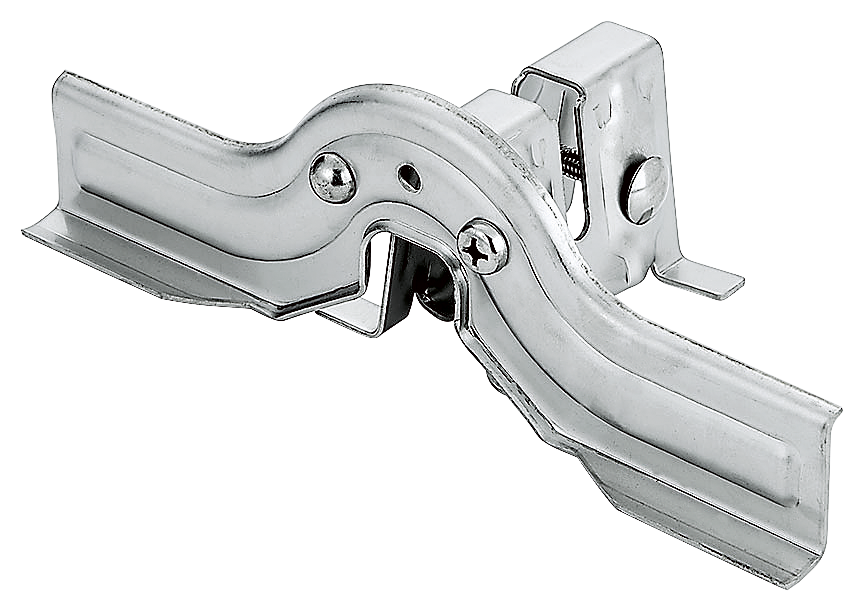

18130D	立平雪止（羽根用 L240）	羽根用 L240	ドブめっきステンレス

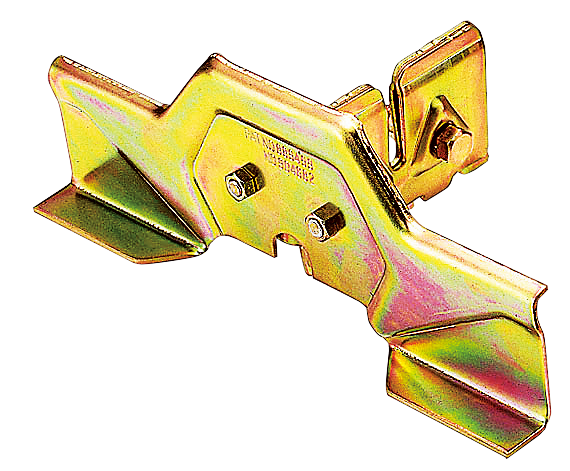

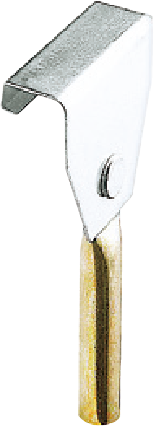

18134A	スノーストップ大		クロメート		50入

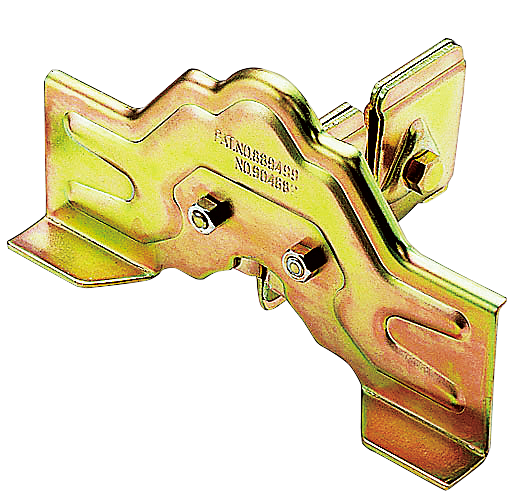

18134B	スノーストップ中		クロメート		60入

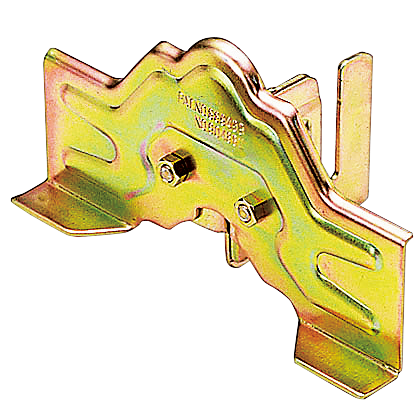

18134C	スノーストップ小		クロメート		60入

嵌合立平用

製品名	製品図面
嵌合立平雪止（アングル用）
嵌合立平雪止（羽根用Ｌ-１６０）
嵌合立平雪止（羽根用Ｌ-２００）
嵌合立平雪止（羽根用Ｌ-２４０）

瓦棒用

コード	製品名	サイズ	材質	入数
18160	マナスル三晃（アングル用）	三晃式	ドブめっき亜鉛めっき鋼鉄ステンレス	60入

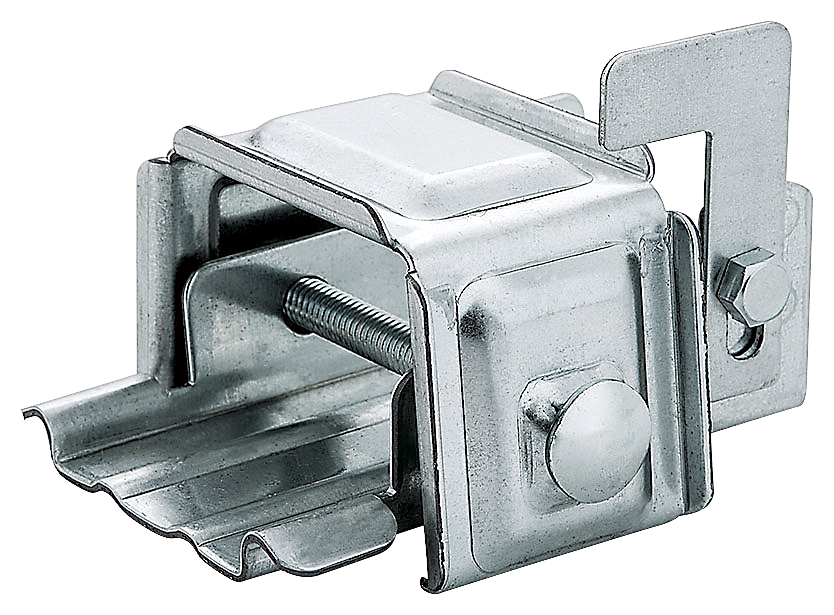

18161	マナスル林（アングル用）	林式	ドブめっき亜鉛めっき鋼鉄ステンレス	60入

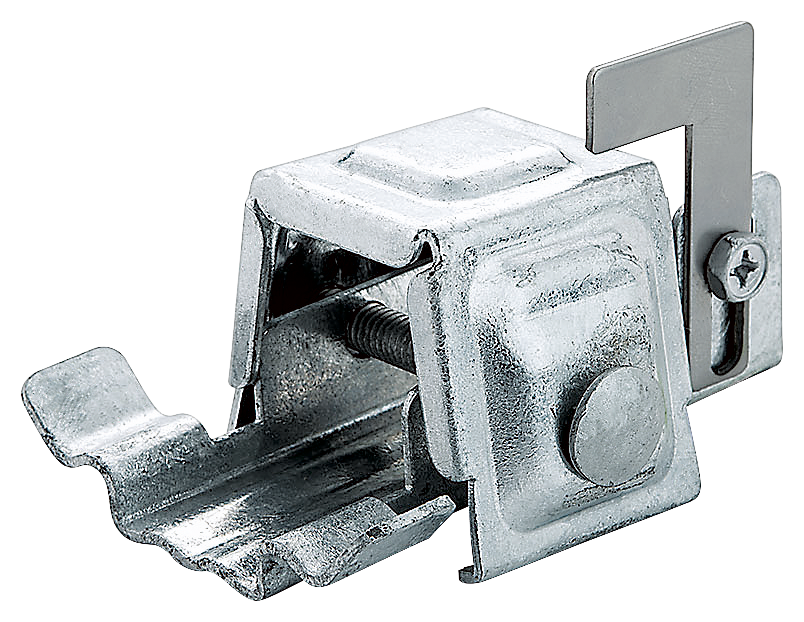

-	シグマ三晃（アングル用）	三晃式	ドブめっき亜鉛めっき鋼鉄ステンレス

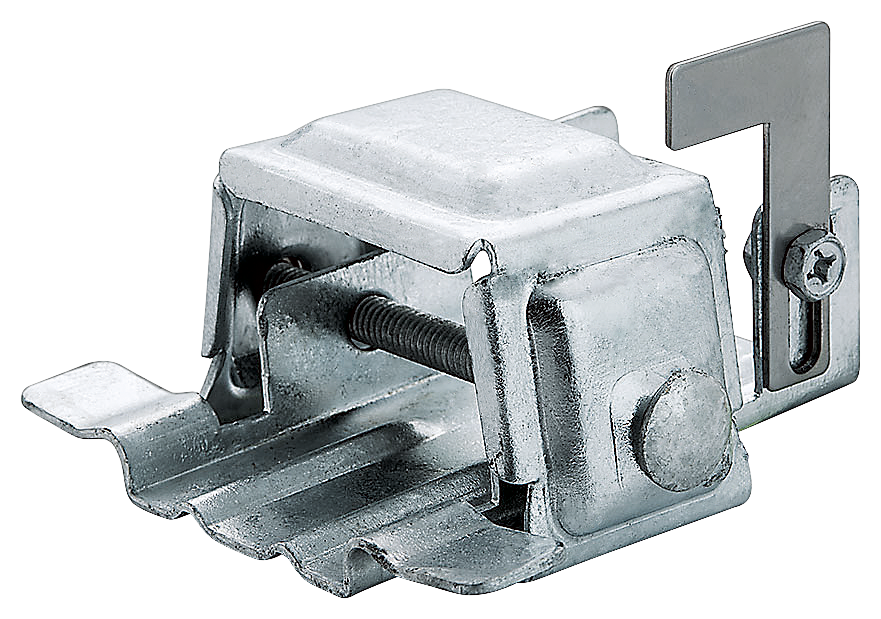

-	シグマ林（アングル用）	林式	ドブめっき亜鉛めっき鋼鉄ステンレス

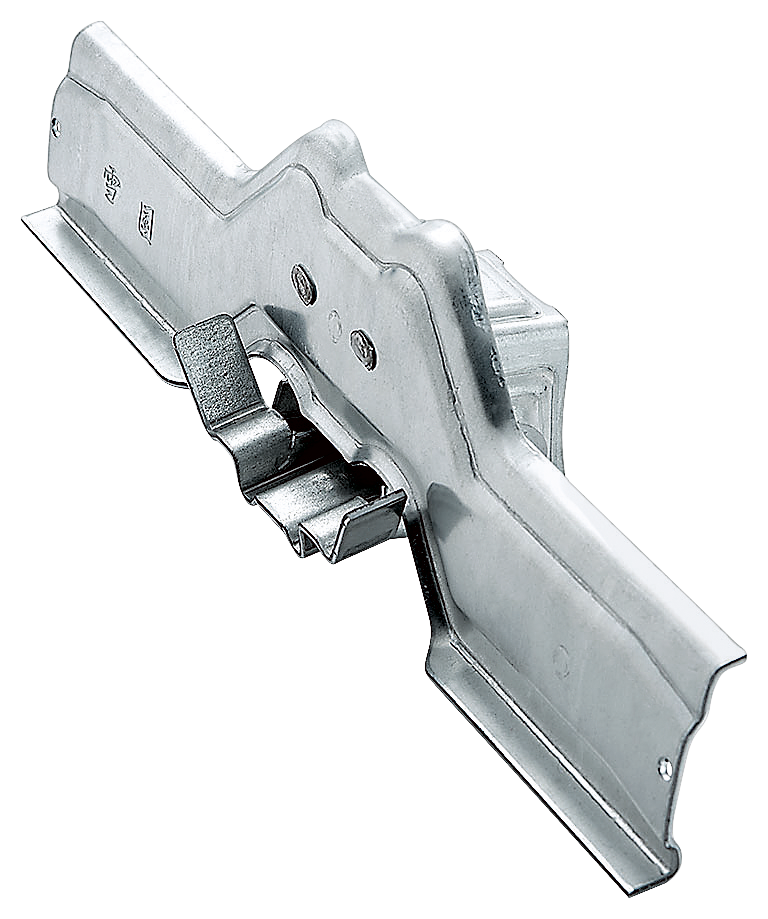

18138	雪国三晃（羽根用）	三晃式	ドブめっき亜鉛めっき鋼鉄ステンレス	30入

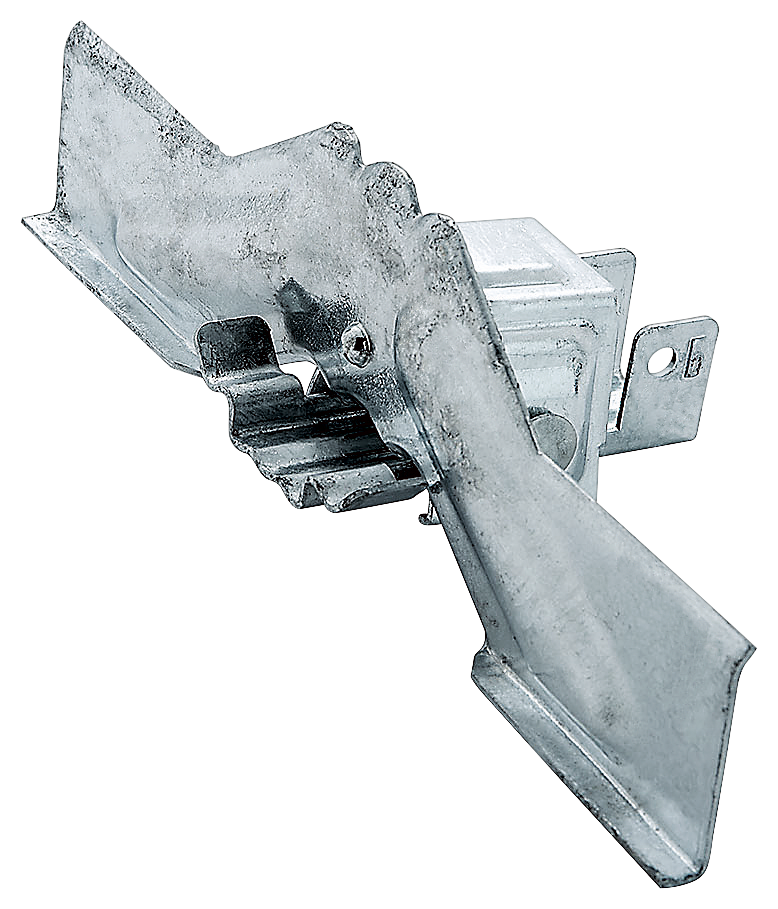

-	シグマ三晃（羽根用）	三晃式	ドブめっき亜鉛めっき鋼鉄ステンレス

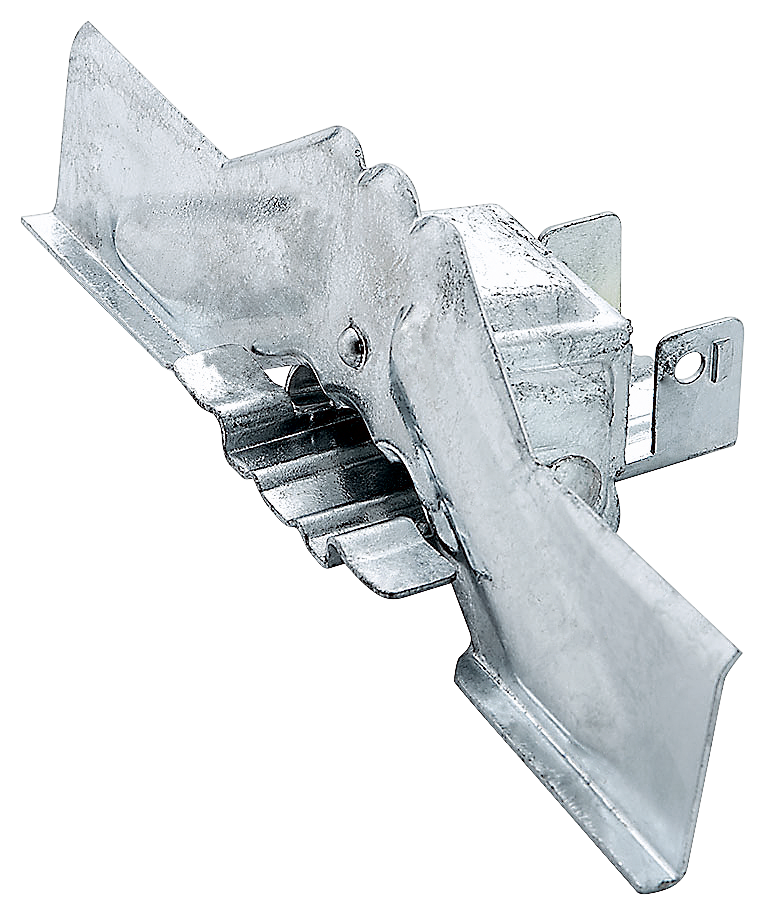

-	シグマ林（羽根用）	林式	ドブめっき亜鉛めっき鋼鉄ステンレス

コロニアル用

コード	製品名	サイズ	材質	重量(kg)	入数
18100A	扇型コロニアル先付	先付	カラーステンレス	0.2	100入

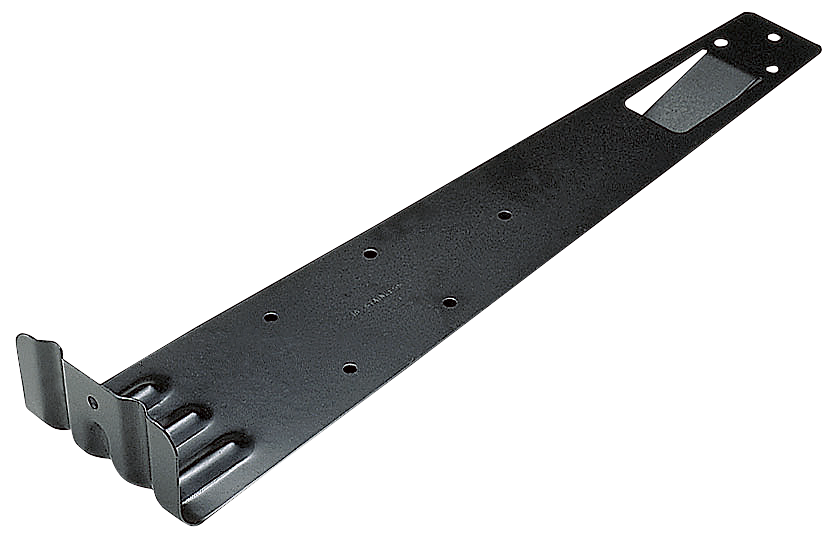

18100B	扇型コロニアル後付	後付	カラーステンレス	0.2	100入

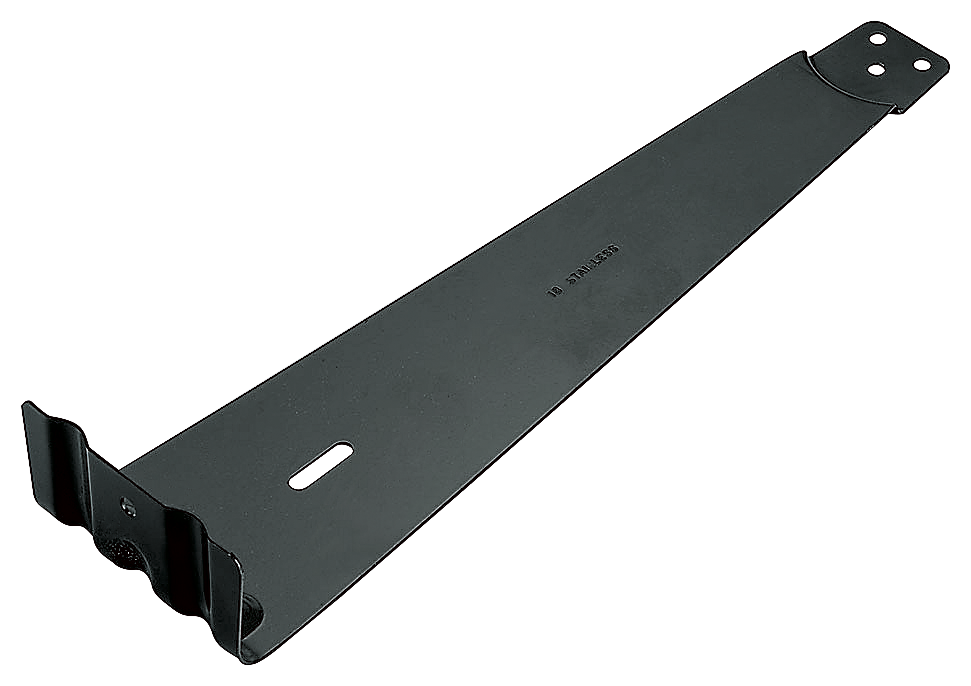

18100C	扇型コロニアル（S）	先付	カラーステンレス		100入

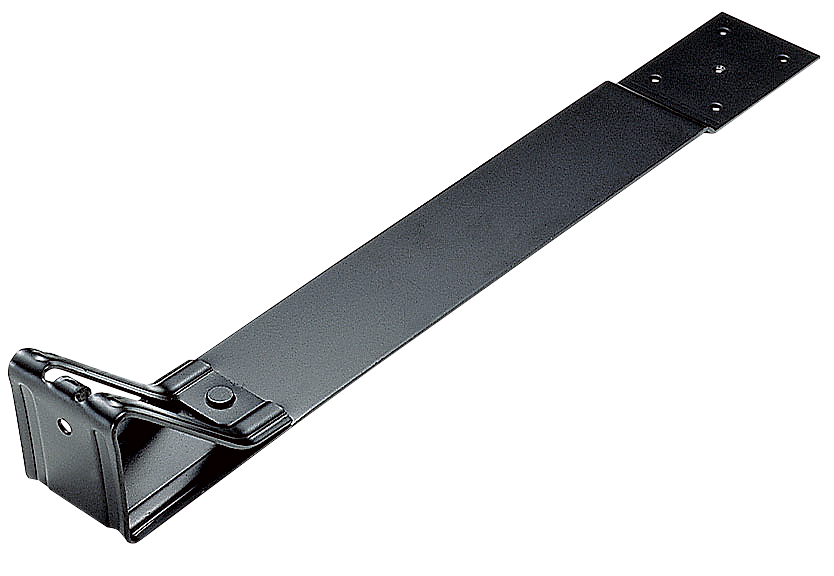

18102B	新L型コロニアル	先付	カラーステンレス		50入

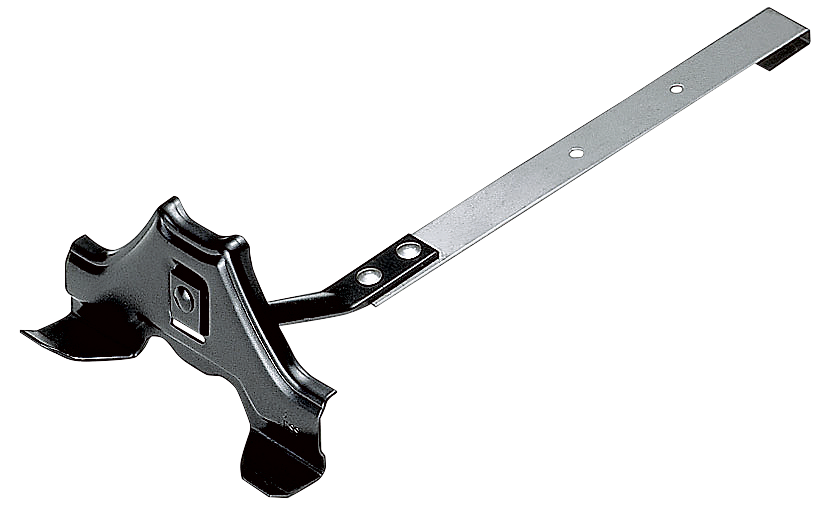

18103C	富士型コロニアル	後付	カラーステンレス		100入

波板用

コード	製品名	材質	入数
18182	波板用雪止	カラーステンレス	100入

瓦用

コード	製品名	画像	材質	入数
18116A	富士型瓦用一体式		カラーステンレス	100入

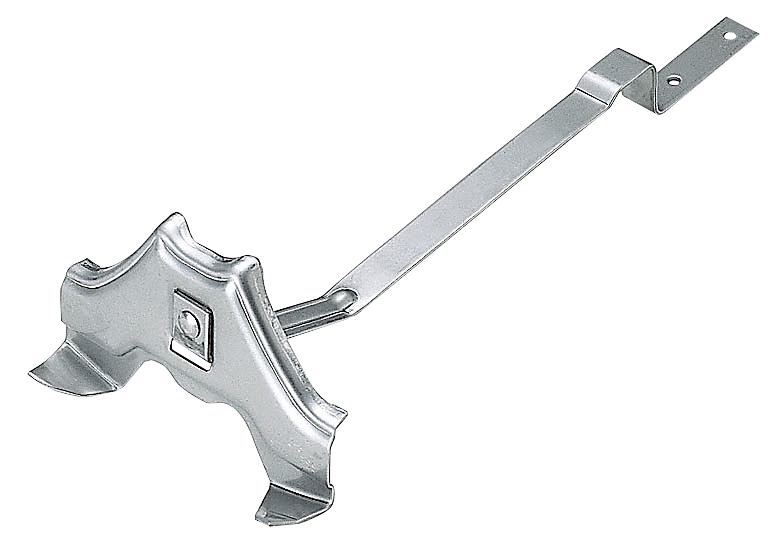

18116B	富士型R付瓦用一体式		カラーステンレス	100入

● 図面ダウンロード

折板屋根 重ね式

屋根タイプ 88タイプ

屋根タイプ 66タイプ

屋根タイプ 150タイプ

屋根タイプ 170タイプ

屋根タイプ 550タイプ

屋根タイプ S-60タイプ

折板屋根 ハゼ式

屋根タイプ NKR-1タイプ

屋根タイプ NKR-2タイプ

屋根タイプ スーパールーフ66ハゼ

屋根タイプ ハゼ300タイプ

屋根タイプ ハゼ333タイプ

屋根タイプ ハゼ500タイプ

屋根タイプ ハゼ600タイプ

屋根タイプ 新ハゼ600タイプ

屋根タイプ 特殊フレーム

屋根タイプ 吊子

二重葺工法

屋根タイプ ハゼ式断熱金具

屋根タイプ ハゼ式葺替金具

屋根タイプ 重ね式葺替金具

屋根タイプ 音鳴り低減仕様

破風パネル

太陽光パネル用 PV金具

副資材

屋根タイプ 共通部品

屋根タイプ 雪止金具

● お問い合わせ

折板屋根重ね式

屋根タイプ　88タイプ

屋根タイプ　66タイプ

屋根タイプ　150タイプ

屋根タイプ　170タイプ

屋根タイプ　550タイプ

屋根タイプ　S-60タイプ

折板屋根ハゼ式

屋根タイプ　NKR-1タイプ

屋根タイプ　NKR-2タイプ

屋根タイプ　スーパールーフ66ハゼ

屋根タイプ　ハゼ300タイプ

屋根タイプ　ハゼ333タイプ

屋根タイプ　ハゼ500タイプ

屋根タイプ　ハゼ600タイプ

屋根タイプ　新ハゼ600タイプ

屋根タイプ　特殊フレーム

屋根タイプ　吊子

屋根タイプ　ハゼ式断熱金具

屋根タイプ　ハゼ式葺替金具

屋根タイプ　重ね式葺替金具

屋根タイプ　音鳴り低減仕様

屋根タイプ　共通部品

屋根タイプ　雪止金具
