88 二重葺タイトフレーム三連2型 H-100 断熱タイプ
意匠登録済
| コード | ボルトサイズ | 材質 | 板厚(t)×幅 | 重量(kg) | 入数 | 製品図面 | |
|---|---|---|---|---|---|---|---|
| 10158B | W5/16 | 溶融亜鉛めっき鋼板 | 2.5×40 | 1.2 | 20入 |  |  |
※ボルト仕様：ラスパート・ステンレス
※ビス止め用穴Φ6.2付（6箇所）

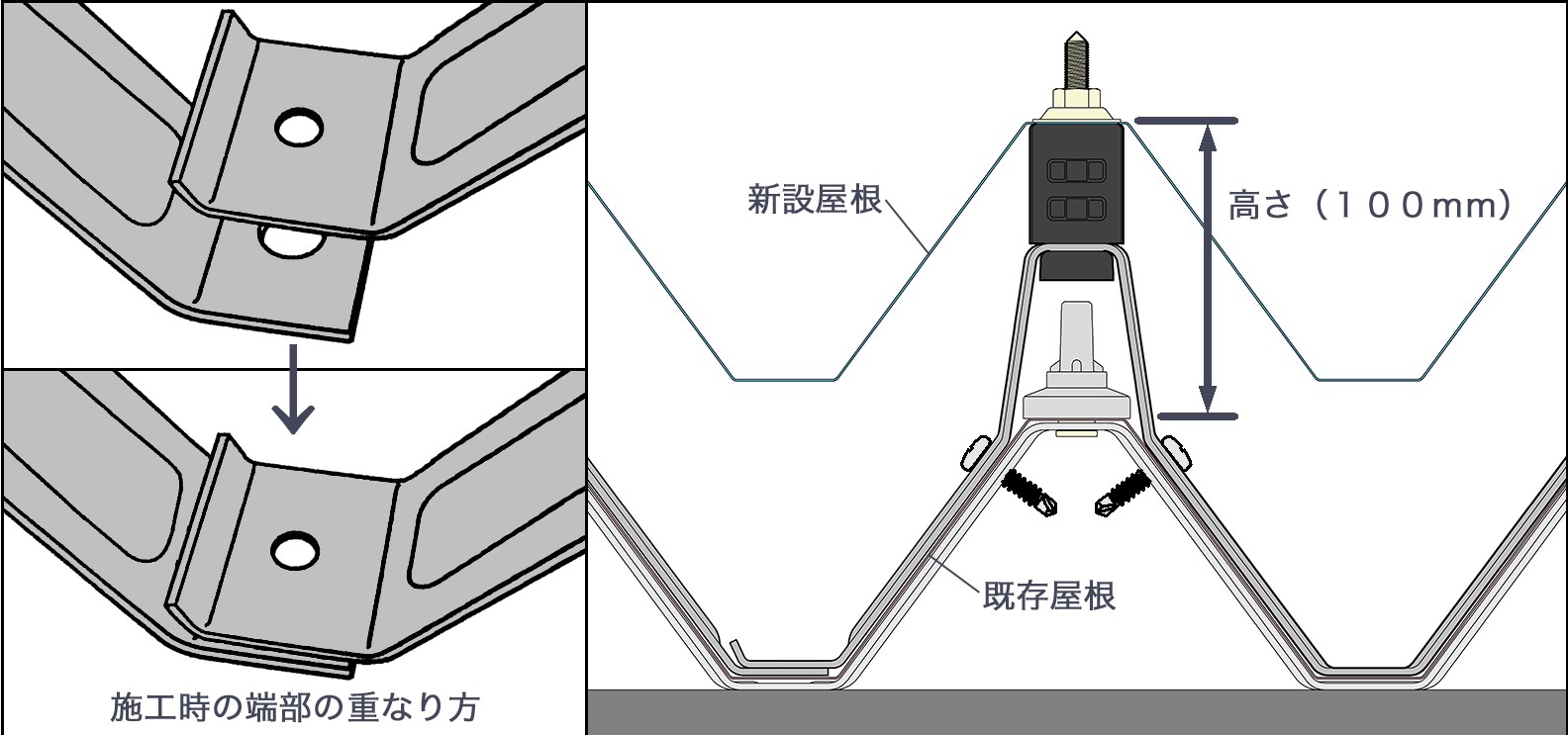

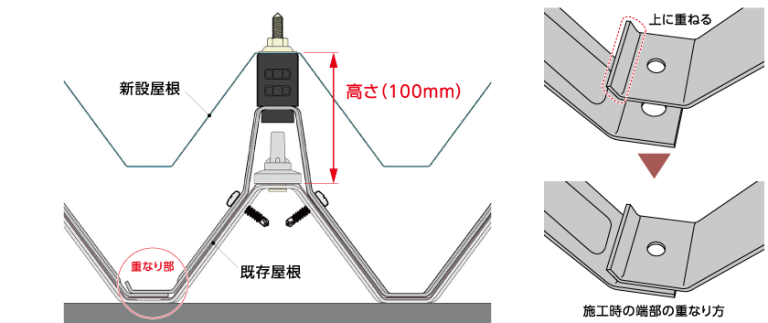

重なり部の注意事項
・端部の立ち上げ部なしを下側、立ち上げ部ありを上側にして重ねてください。
※正常と異なる重ね方をすると、きれいに重なりません。
・端部の立ち上げ部なしを下側、立ち上げ部ありを上側にして重ねてください。
※正常と異なる重ね方をすると、きれいに重なりません。
