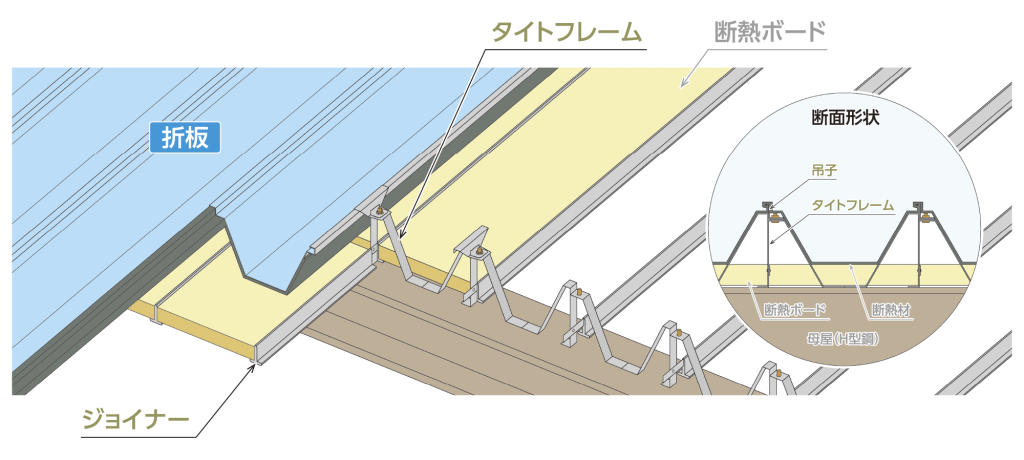

システム天井工法
| コード | 製品名 | 画像 | 材質 | ボルトサイズ | 板厚×幅 | 重量(kg) | 数量 | 製品図面 | 備考 | |
|---|---|---|---|---|---|---|---|---|---|---|
| NKR-1 システムタイト | 4.5×40（25mm高） |  |  | NKR吊子羽根型補強座金付 | ||||||
| 4.5×40（50mm高） | | | NKR吊子羽根型補強座金付 | |||||||
| NKR-2 システムタイト | 4.5×40（25mm高） | | | NKR吊子羽根型補強座金付 | ||||||
| 4.5×40（50mm高） | | | NKR吊子羽根型補強座金付 | |||||||
| 11251A | ハゼ333 システム用タイトフレーム H25 | 亜鉛めっき鋼板 | M10 | 4.5×40 | 0.75 | 35入 | | | 角Ｃ吊子羽根型補強座金付 | |
| ハゼ333 システム用タイトフレーム H50 | 亜鉛めっき鋼板 | M10 | 4.5×40 | 0.75 | 35入 | | | 角Ｃ吊子羽根型補強座金付 | ||
| ハゼ500 システム用タイトフレーム H25 |  | 亜鉛めっき鋼板 | M10 | 4.5×40 | 0.75 | 35入 | | | 角Ｃ吊子羽根型補強座金付 | |
| 亜鉛めっき鋼板 | M10 | 4.5×40 | 0.75 | 35入 | | | 角Ｍ-１吊子羽根型補強座金付 | |||
| ハゼ500 システム用タイトフレーム H50 | 亜鉛めっき鋼板 | M10 | 4.5×40 | 0.75 | 35入 | | | 角Ｃ吊子羽根型補強座金付 | ||
| 亜鉛めっき鋼板 | M10 | 4.5×40 | 0.75 | 35入 | | | 角Ｍ-１吊子羽根型補強座金付 | |||
| NKR-2 テムスシステム H25 | 3.2×45 | | | NKR吊子付 | ||||||
| NKR-2 テムスシステム H50 | 3.2×45 | | | NKR吊子付 | ||||||
| 11251B | ハゼ500 テムスシステム H25 |  | 亜鉛めっき鋼板 | M10 | 3.2×45 | 1.3 | 12入 | | | 角Ｃ吊子羽根型補強座金付 |
 | 亜鉛めっき鋼板 | M10 | 3.2×45 | 1.3 | 12入 | | | 角Ｍ-１吊子羽根型補強座金付 | ||
| ハゼ500 テムスシステム H50 | 亜鉛めっき鋼板 | M10 | 3.2×45 | 1.3 | 12入 | | | 角Ｃ吊子羽根型補強座金付 | ||
| 亜鉛めっき鋼板 | M10 | 3.2×45 | 1.3 | 12入 | | | 角Ｍ-１吊子羽根型補強座金付 | |||
| 11251C | ハゼ500 システム用ケラバ H25 |  | 亜鉛めっき鋼板 | M10 | 3.2×45 | 0.8 | | | 角Ｃ吊子付 | |
| 亜鉛めっき鋼板 | M10 | 3.2×45 | 0.8 | | | 角Ｍ吊子付 | ||||
| ハゼ500 システム用ケラバ H50 | 亜鉛めっき鋼板 | M10 | 3.2×45 | 0.8 | | | 角Ｃ吊子付 | |||
| 亜鉛めっき鋼板 | M10 | 3.2×45 | 0.8 | | | 角Ｍ吊子付 | ||||
| NKR-2 システム用ケラバ H25 | 亜鉛めっき鋼板 | M10 | 3.2×45 | | | NKR吊子付 | ||||
| NKR-2 システム用ケラバ H50 | 亜鉛めっき鋼板 | M10 | 3.2×45 | | | NKR吊子付 | ||||
| 13603 | システムジョイナー |  | カラー鋼板 | 0.6×55 | 1/m | |||||

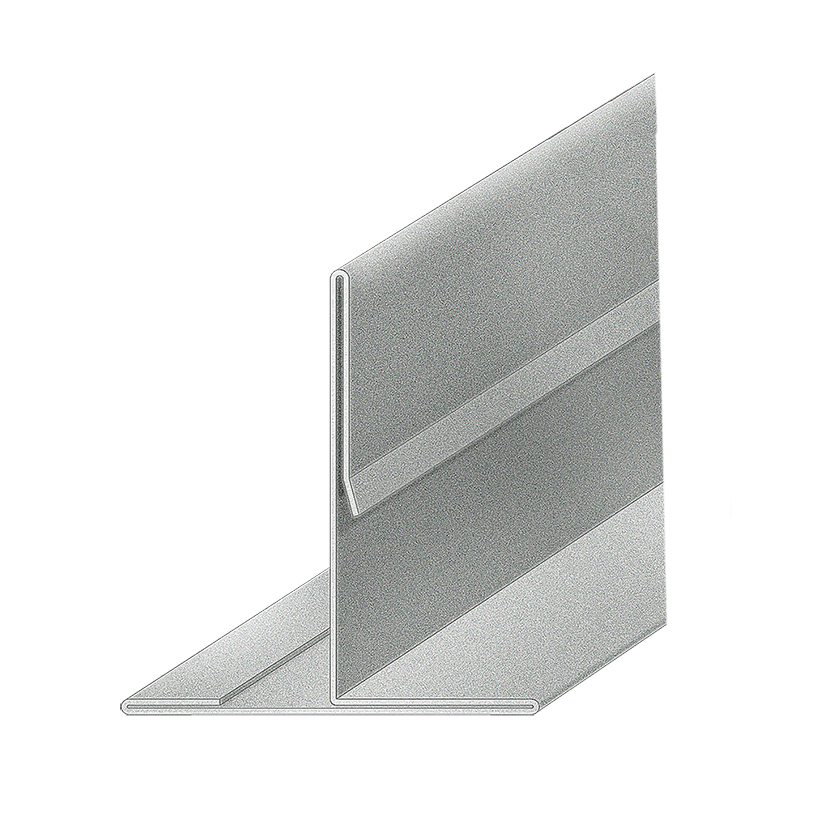

ハゼ500 システム用タイトフレーム
ハゼ500 テムスシステム
H25・H50
ハゼ500 システム用ケラバ H25・H50
システムジョイナー
システムジョイナー 断面模式図
